30W反射式LED投光照明灯具结构设计

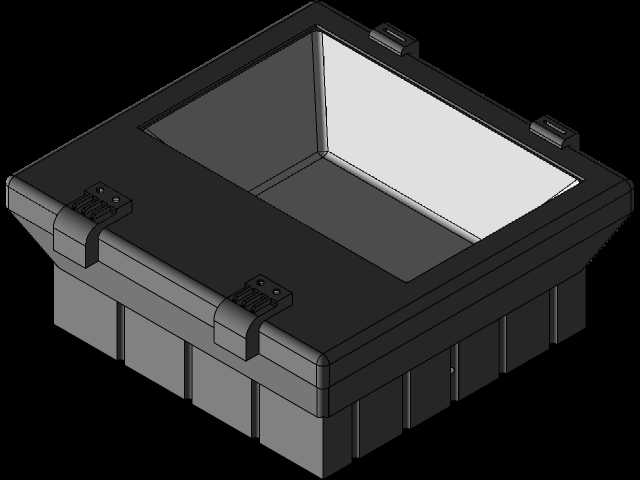

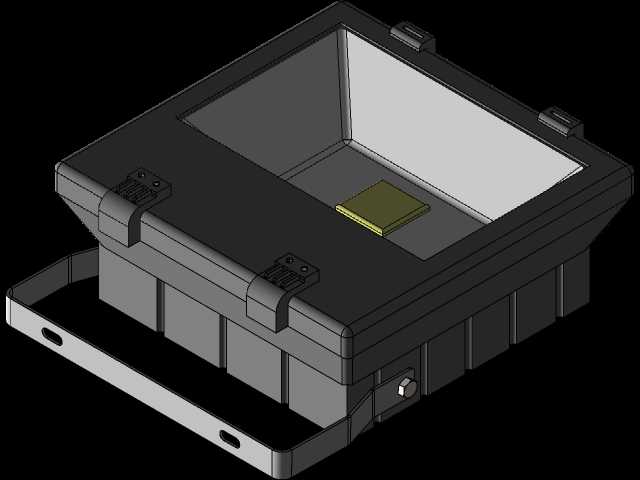

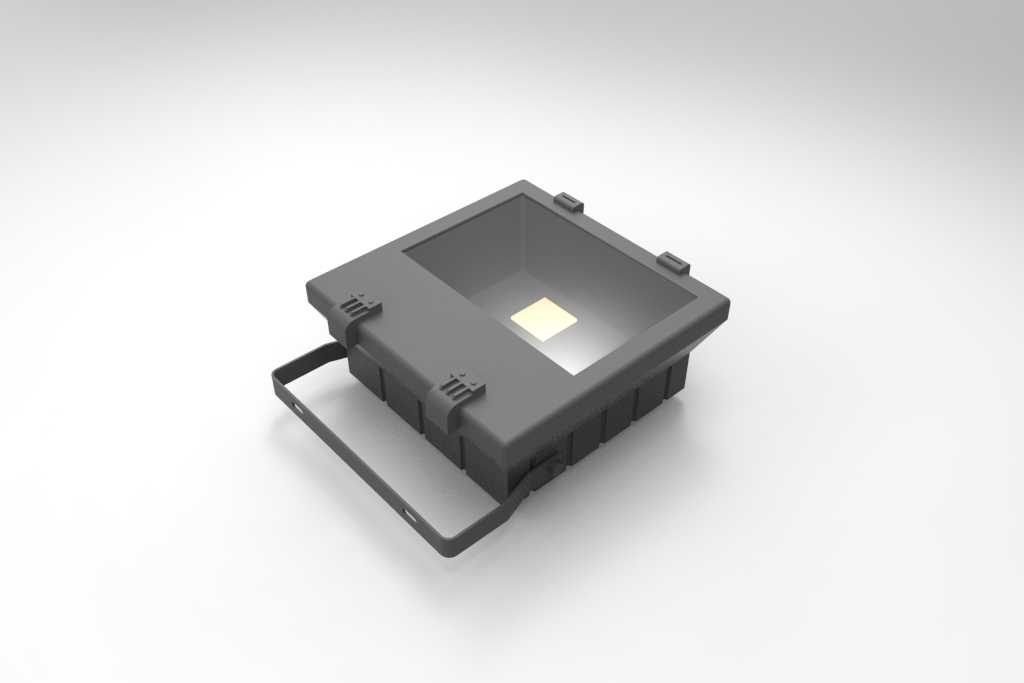

这款30W反射式LED照明设备的结构设计，首先围绕户外投光场景的实际使用需求展开，常见于厂区外墙照明、户外作业面补光、广告牌投射、园区道路局部照明等场景，需要兼顾照射角度可调、长期户外运行的防护性、散热可靠性几个核心维度。从结构布局来看，核心发光区域采用内凹式反射腔设计，反射面做了适配30W LED光源发光角度的曲面处理，能够将LED发出的大角度光线通过反射面进行二次配光，减少光线向无效区域的逸散，提升目标照射区域的光利用率，避免不必要的光污染。壳体部分采用带散热鳍片的一体式压铸结构，鳍片沿壳体侧边均匀排布，在不增加整体外形尺寸的前提下扩大了散热接触面积，能够将LED光源工作时产生的热量快速传导到外部空气中，保证光源长期工作在合适的温度区间，延长光源的使用寿命。壳体上方预留了两个对称的卡扣式安装位，用于固定前端透光面罩，配合密封胶条可以实现可靠的防水防尘效果，适配户外复杂的雨雪、扬尘使用环境。设备背部配置了可翻转的U型安装支架，支架两端通过铰接结构与壳体两侧连接，安装时可以根据实际照射需求调整灯具的俯仰角度，调整到位后通过铰接处的紧固件锁紧即可固定角度，既可以壁挂安装在墙面、灯杆上，也可以适配支架落地安装的场景。在安装边界设计上，整体外形控制在紧凑的尺寸区间，不会占用过多安装空间，支架的安装孔位做了通用化设计，能够适配市面上常见的户外灯具安装支架的孔距标准，替换旧有灯具时不需要重新打孔调整安装位，降低现场施工的工作量。接线部位设置在壳体背部的防水接线腔内部，接线完成后可以通过密封盖锁紧，避免雨水顺着线缆渗入壳体内部影响电路安全。整个结构没有冗余的设计部件，所有结构特征都围绕实际使用中的功能需求展开，反射腔的深度设计既保证了配光效果，也避免了深度过大造成的材料浪费和整体重量增加，散热鳍片的厚度和间距经过优化，既保证散热效率，也不容易积灰影响长期散热效果，安装支架的厚度经过强度校核，能够承受户外强风环境下的载荷，不会出现支架变形导致灯具照射角度偏移的问题。
