立式框架结构瓷砖地面清洁设备

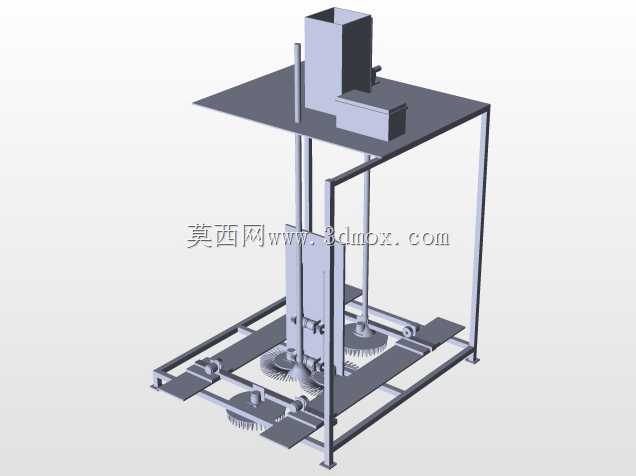

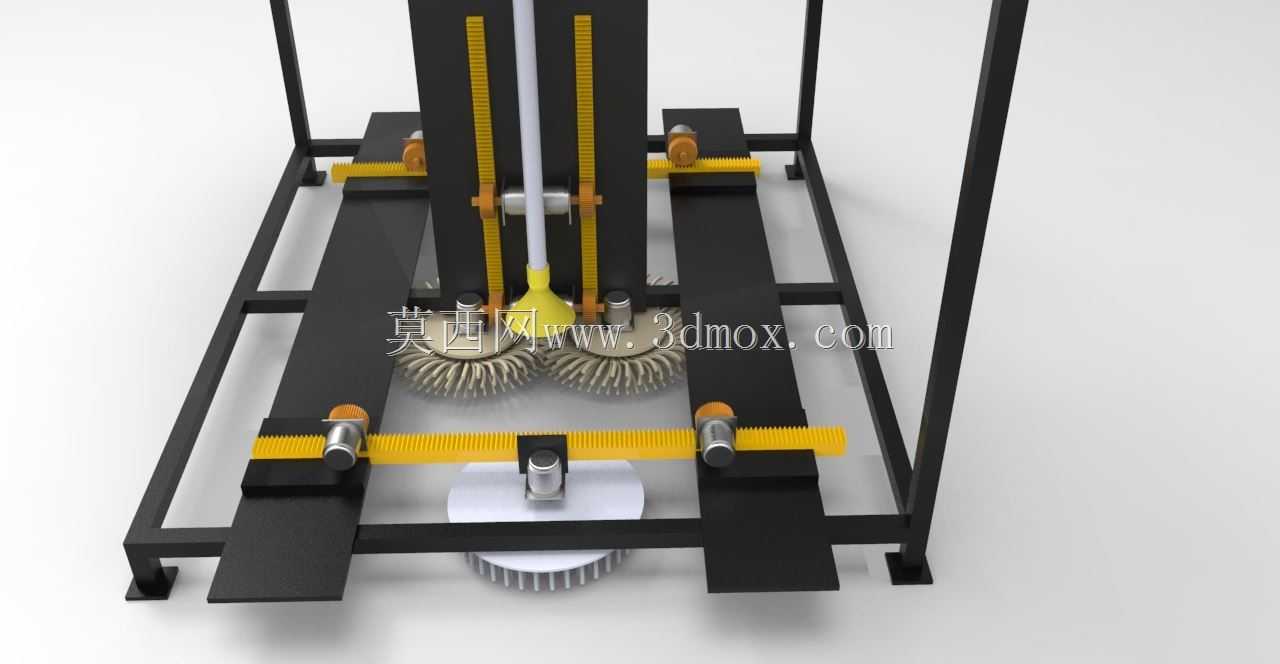

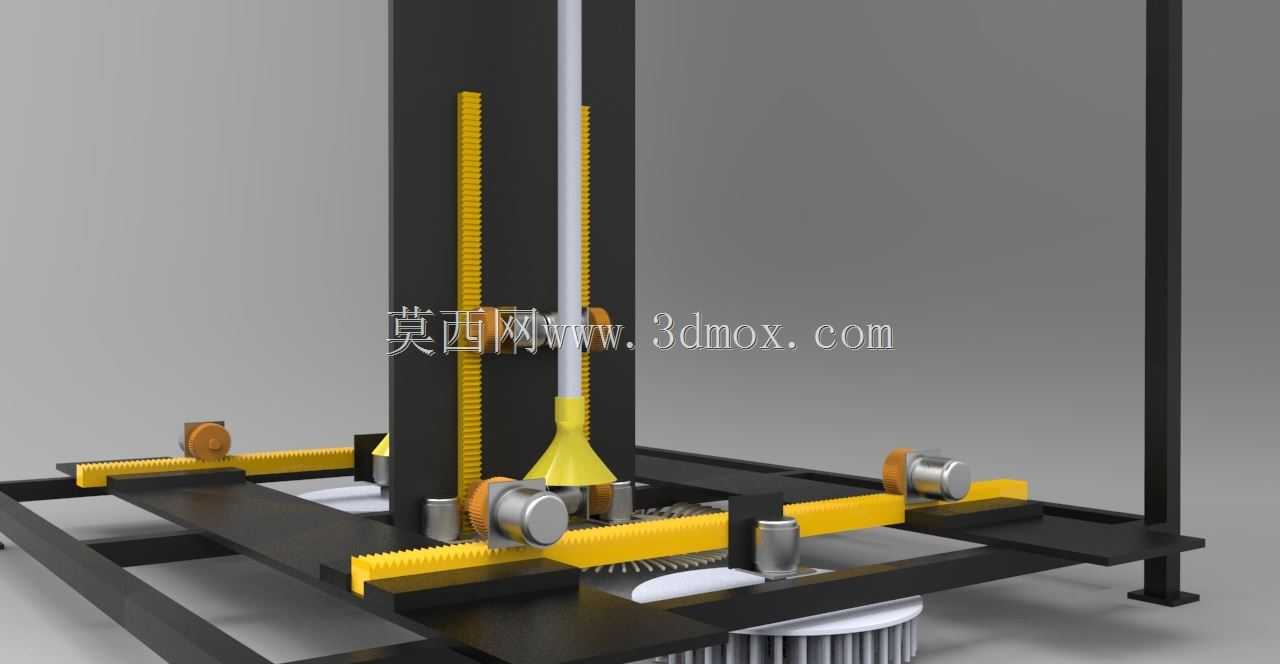

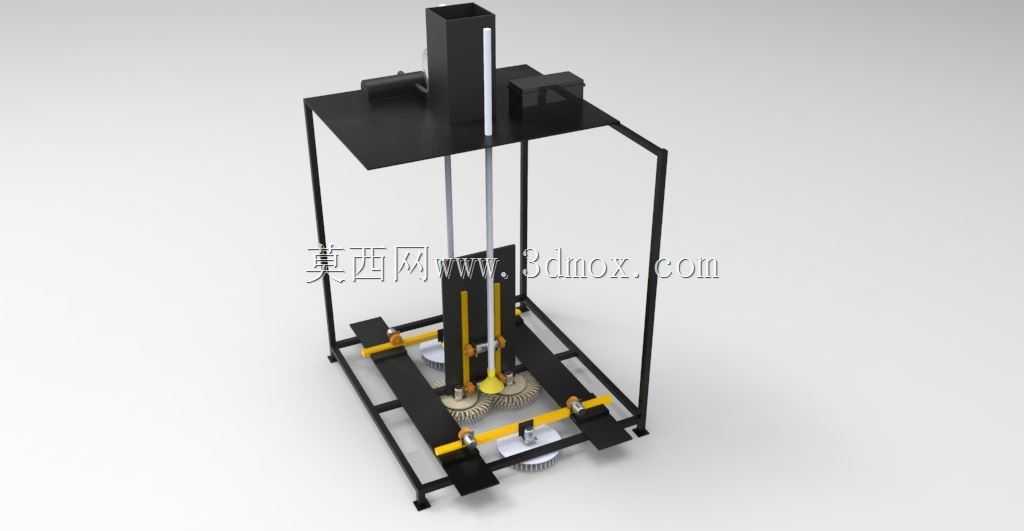

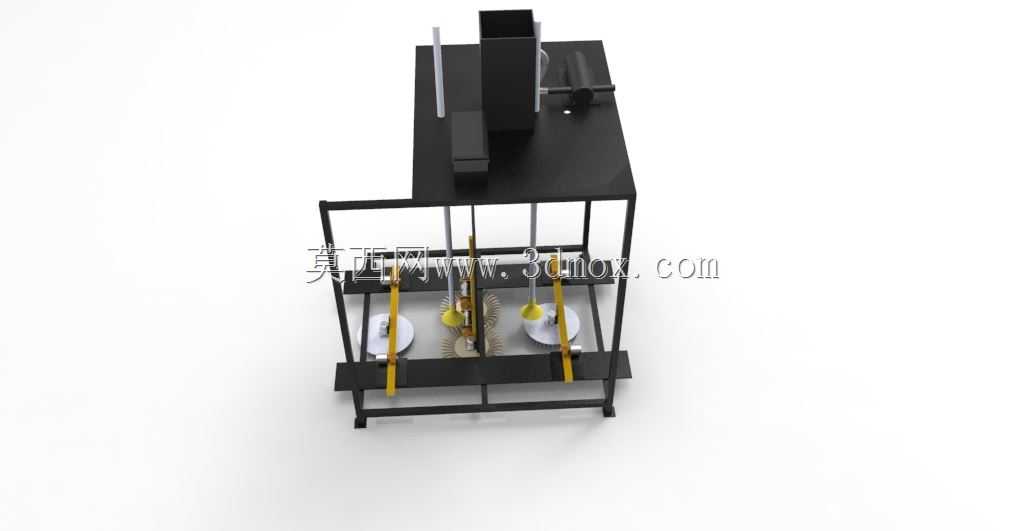

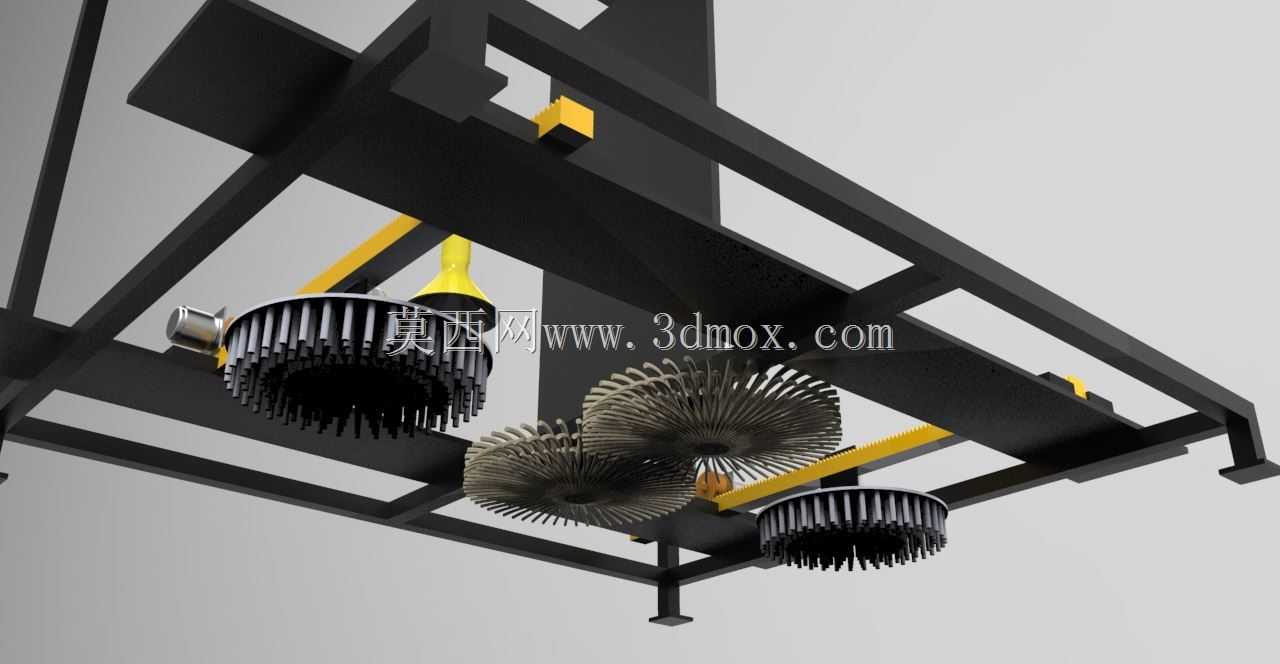

这款立式框架结构的地面清洁设备，主要面向商用公共区域、家装施工后开荒场景以及工业厂房硬质瓷砖地面的清洁作业，区别于传统手推式洗地机的低矮机身设计，采用方管焊接搭建的立式笼式框架作为主体承载结构，框架底部预留了足够的刷盘活动空间，可适配不同磨损程度的刷毛组件安装，整体安装边界控制在常规人行通道的通行宽度范围内，无需额外拓宽作业通道即可完成狭窄区域的清洁操作。设备底部对称布置多组盘式清洁刷，通过横向可调的安装支架固定在框架底梁上，可根据待清洁地面的污渍附着程度调整刷盘的下压量，支架上预留的长圆孔结构支持刷盘间距的小幅调整，适配不同宽度的地砖缝隙清洁需求，避免出现清洁盲区。设备上部的安装平台预留了清洁液存储容器、驱动电机以及抽吸组件的安装位，垂直布置的导杆结构一方面用于约束刷盘升降的运动轨迹，另一方面可作为线缆、清洁液输送管路的排布依托，避免管路在设备作业过程中与运动部件发生干涉。从设计思路来看，这款设备没有采用一体化密封外壳的设计思路，而是优先保证结构的可维护性，所有驱动部件、传动组件都外露在框架结构上，日常检修时无需拆解大面积外壳，可直接对故障部件进行更换调整，框架顶部的方形立柱结构可作为操作扶手的安装基础，也可后续拓展加装行走轮组件，将设备改造为手推式作业形态。设备底部的支撑脚采用可调式结构，可根据作业地面的平整度调整整机水平度，避免刷盘出现偏磨导致的清洁效果不均问题，刷盘的传动路径采用短轴直连的设计，减少多级传动带来的动力损耗，同时降低传动故障的发生概率。在实际作业过程中，清洁液通过管路输送到刷盘中心位置，随刷盘旋转均匀涂布在地面上，配合刷毛的摩擦作用剥离瓷砖表面的顽固污渍，后续可通过加装在刷盘后侧的刮水组件将污水归集抽吸，完成单遍清洁作业，针对施工后残留的水泥渍、瓷砖胶残留等顽固污渍，可通过调整刷盘下压量提升清洁摩擦力，无需额外人工预处理。框架的型材选型兼顾了结构强度与整机重量控制，避免设备过重导致的转运困难，同时保证长期作业过程中框架不会出现形变导致的刷盘定位偏移，各部件的安装孔位都做了公差适配设计，降低零部件的加工精度要求，便于后续的配件替换与批量生产组装。
