立式多级增压泵组集成供水设备结构

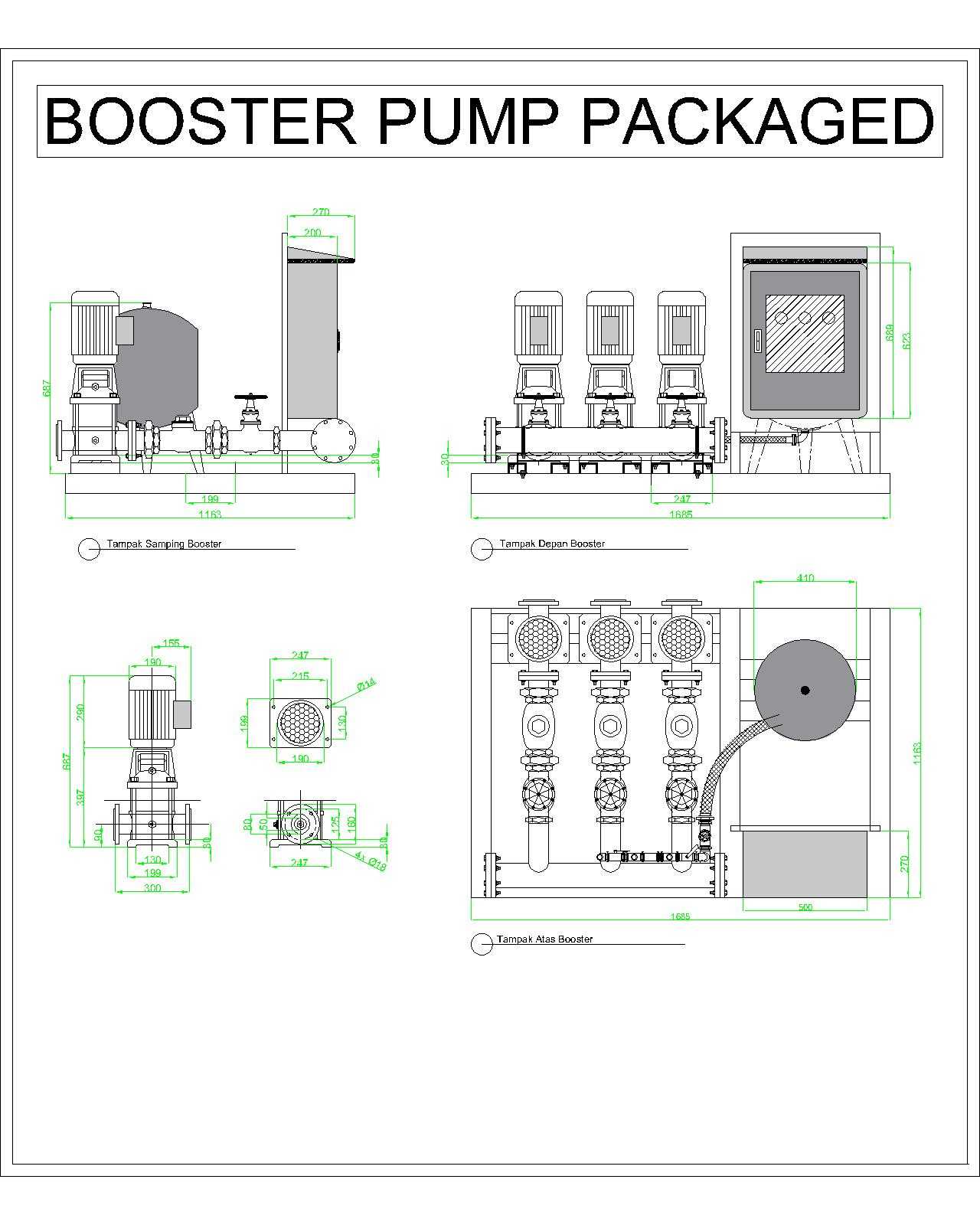

这套集成式增压泵组主要面向二次供水、工业循环水增压、建筑给排水等场景设计，可满足高层楼宇供水压力不足、生产工艺段流体稳压输送的实际需求，替代传统单泵零散安装的布置形式，将泵体、管路、控制单元、稳压附件集成在同一底座框架上，减少现场安装的管路对接工作量，降低现场施工的出错概率。从结构设计来看，泵组采用三泵并联的布置形式，三台立式多级离心泵沿底座长度方向等距排布，进水端通过共用汇流管接入，出水端同样通过汇流管汇总输出，每台泵的进出口均配置独立控制阀门，可实现单泵检修时不中断整体供水，适配不同流量工况下的泵组启停组合，小流量工况下仅单泵运行，大流量需求时多泵同时投入，兼顾运行能效与供水稳定性。设计阶段优先考虑安装边界的控制，整体底座采用型钢焊接成型，所有部件的安装定位均在底座上预留对应安装孔位，现场仅需完成进出水主管对接与电源接线即可投入使用，无需额外制作安装基础。外形尺寸方面，泵组总宽度控制在三台泵体安装所需的最小间距基础上预留检修操作空间，每台泵侧面预留不小于单人操作的阀门操作距离，控制柜体布置在泵组出水端侧方，与泵体保持安全电气间距，柜体面板预留操作与观察窗口，方便日常运行参数查看与操作。稳压罐布置在出水汇流管侧端，通过弯管与汇流管连通，可吸收管路水锤冲击，稳定出水端压力，避免泵组频繁启停带来的压力波动与设备损耗。管路设计上，所有管路走向均沿底座框架排布，减少悬空管段，管路支撑点直接固定在底座上，降低运行过程中的管路振动传递，泵体与底座之间配置减震垫，进一步减弱运行振动向安装基础的传递。从三维建模的细节来看，泵体的进出口法兰尺寸、阀门的操作手柄空间、控制柜的开门旋转半径、稳压罐的安装检修空间均做了干涉检查，确保所有部件安装后不存在操作干涉，日常维护时可顺利拆卸更换易损件，无需额外拆解周边部件。并联泵组的设计还考虑了备用冗余，单台泵故障时其余泵可承担基础供水需求，避免整体供水中断，适配对供水连续性要求较高的民用与工业场景。
