卧式直联离心泵工业设备结构设计

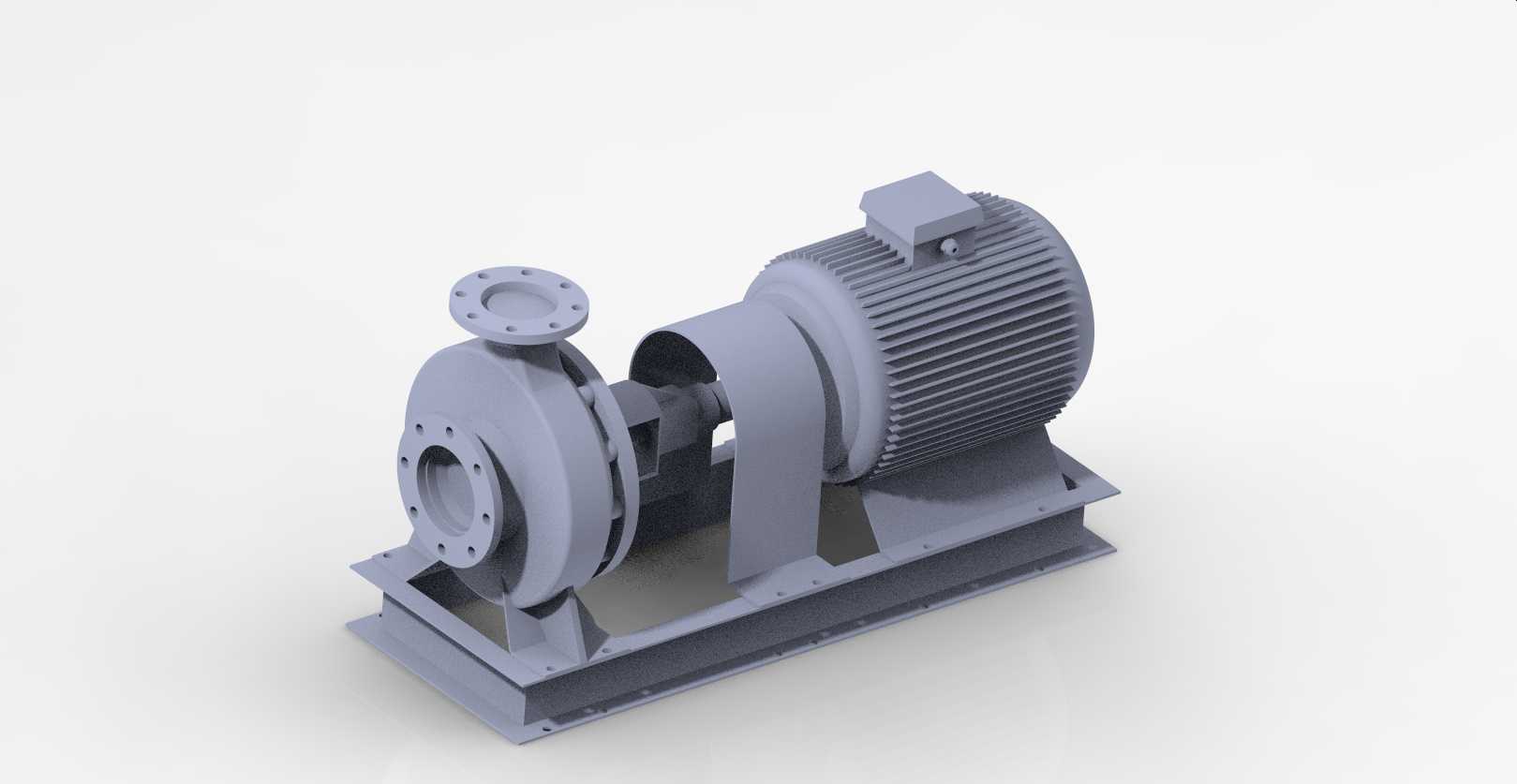

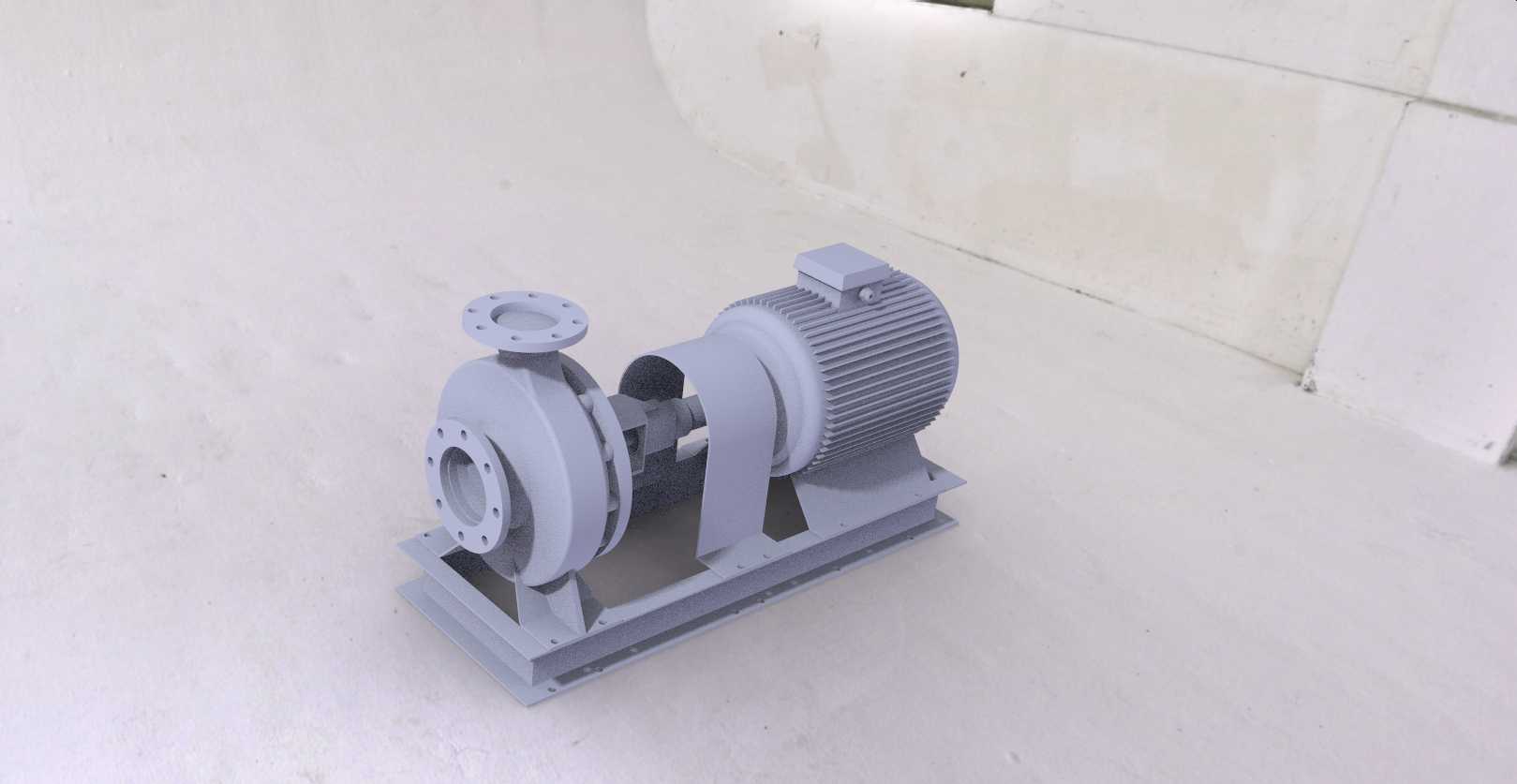

这款卧式直联离心泵的三维结构设计，核心围绕工业场景下的流体稳定输送需求展开，在市政供水、暖通循环、工业冷却、化工介质输送等场景中，这类泵型都是核心的流体动力单元，设计阶段需要兼顾运行稳定性、安装适配性与后期维护便利性。从结构布局来看，采用电机与泵体直联共底座的设计思路，省去了传统联轴器连接的冗余传动结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，同时避免了联轴器对中偏差带来的振动、轴承磨损问题，对安装现场的基础找平要求也相对更低，适合空间紧凑的泵房、设备配套集成场景。泵体部分采用单级单吸蜗壳式结构，进水口与出水口均采用法兰连接形式，法兰的螺栓孔分布、密封面尺寸完全匹配通用管路标准，现场对接管路时不需要额外加工转换接头，能够直接适配现有工业管路系统的安装规范。叶轮采用闭式离心结构设计，流道做了顺滑过渡处理，能够在输送常温清水或物理化学性质类似水的介质时，保持较高的水力效率，减少湍流带来的能量损耗与运行噪音。泵轴与电机输出轴采用刚性直连结构，轴封位置预留了标准的机械密封安装腔，相比传统填料密封，机械密封的泄漏量更低，使用寿命更长，也减少了日常维护的频次。整机共用一体式焊接槽钢底座，底座上预留了电机位置调节的腰型孔，方便装配时调整电机与泵体的同轴度，底座的地脚螺栓孔位置按照通用泵类安装规范排布，现场做混凝土基础预埋时可以直接参照尺寸定位，不需要额外做安装支架的二次设计。在外形尺寸的边界控制上，整机的宽度、高度都控制在常规卧式离心泵的安装尺寸区间内，泵体的检修空间预留充足，拆卸叶轮、机封时不需要移动电机和进出口管路，只需要拆开泵体与连接架的紧固螺栓即可完成核心部件的更换，大幅降低了后期运维的拆装工作量。设计过程中对泵体的壁厚、加强筋位置都做了对应优化，蜗壳外侧的加强筋沿着流体压力分布方向排布，既能够承受额定工作压力下的介质作用力，避免泵体变形，也不会过度增加整机重量，兼顾了结构强度与材料成本的平衡。电机部分采用标准卧式工业电机的安装尺寸，散热筋沿着电机外壳轴向排布，能够保证运行过程中的自然散热效果，接线盒位置设置在电机顶部，方便现场布线操作，也避免管路泄漏的介质溅到接线位置引发安全隐患。这类泵型在实际选型应用中，需要根据输送介质的特性、流量扬程参数匹配对应功率的电机，三维模型完整还原了各部件的装配关系与安装接口尺寸，能够直接用于泵房布局设计、设备配套干涉检查、管路走向规划等工程场景，帮助设计人员在项目前期就完成安装空间的校验，避免现场安装时出现尺寸冲突、检修空间不足等问题。
