矿用槽型带式物料输送设备结构

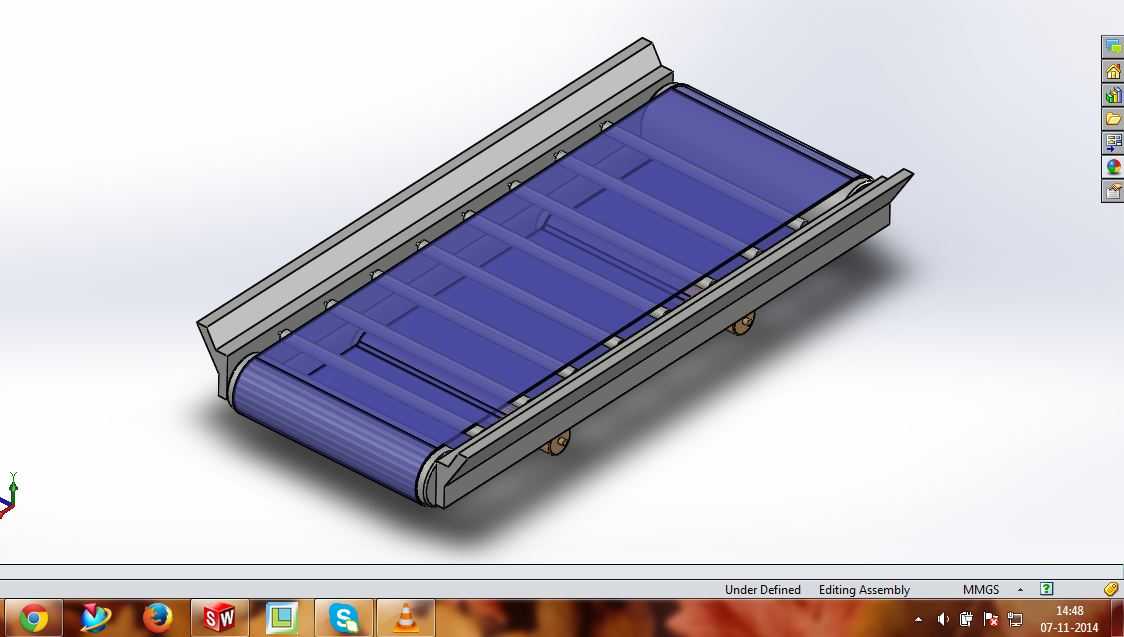

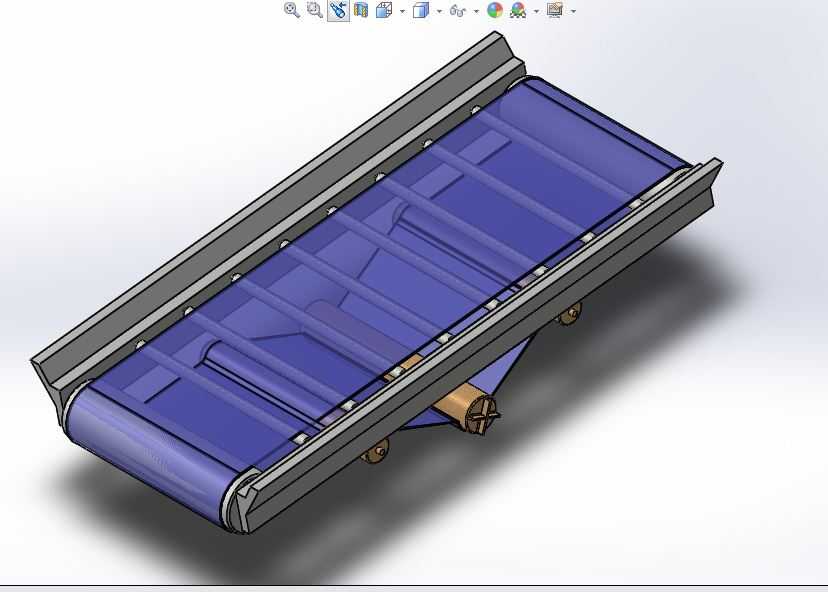

这款矿用带式输送结构主要面向井下采掘工作面、地面选煤厂、露天矿排土场等散料转运场景设计，可承担原煤、矸石、破碎后矿岩等散状物料的长距离连续输送任务，能适配有一定倾角的巷道布置需求，避免散料在输送过程中出现滑落撒料问题。从结构设计逻辑来看，整机采用两侧加高挡边的槽型截面布置，输送带选用带横向加强筋的耐磨材质，托辊组按照槽角30度的标准间距排布，既能保证输送带运行过程中的贴合度，减少跑偏风险，也能提升单位截面的物料承载量，相比平型带输送可提升30%左右的散料装载效率。设备两端的滚筒分别做了包胶防滑处理，驱动端预留了减速电机的安装接口，可根据现场输送距离、物料容重匹配对应功率的驱动单元，尾部滚筒设置了螺旋张紧调节结构，安装时可根据输送带的实际张紧度调整行程，补偿长期运行产生的带体拉伸变形量。设备底部的支腿采用可调高度的脚轮支撑结构，既可以在固定安装时调整整机水平度，适配巷道内不平整的地面基础，也能满足短距离移位转场的使用需求，无需额外吊装设备即可完成工位调整。从安装边界来看，整机宽度控制在1.2米以内，长度可根据实际输送需求拼接标准段机架，单段标准机架长度为3米，转弯段可配套专用的转角托辊组实现水平方向的转向布置，无需多台设备串联即可完成小角度的输送路径调整。挡边高度设置为200毫米，可适配最大粒度不超过150毫米的散状物料输送，运行带速可控制在1.6-2.5米每秒区间，根据物料的磨损特性调整对应运行速度，降低输送带的磨耗速度。在细节设计上，两侧机架采用折弯型钢焊接成型，整体刚性满足井下防爆场景的抗冲击要求，所有转动部位都预留了润滑注油接口，日常维护时无需拆解结构即可完成轴承部位的润滑保养，输送带下方设置了回程托辊，避免带体下垂与机架产生摩擦，延长带体使用寿命。该结构可直接嵌入矿山现有的输送系统中，与给煤机、破碎机、振动筛等设备衔接配套，进料端可配套导料槽结构减少落料时的粉尘外溢，出料端可配套清扫器刮除带面粘附的细料，避免回程带料造成的地面积料问题。
