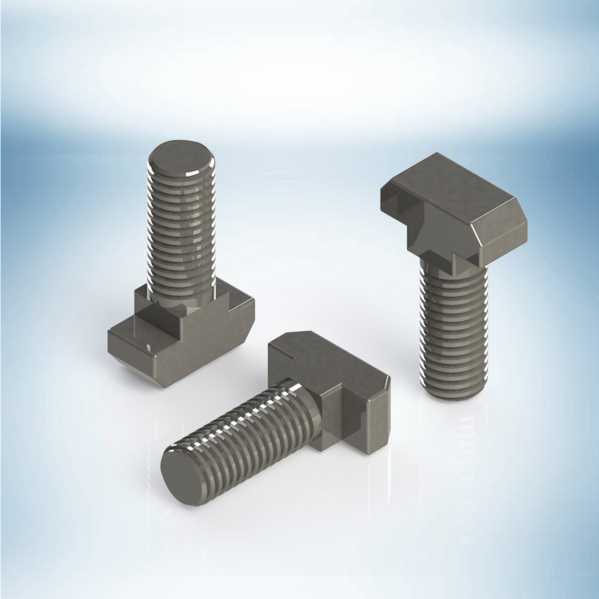

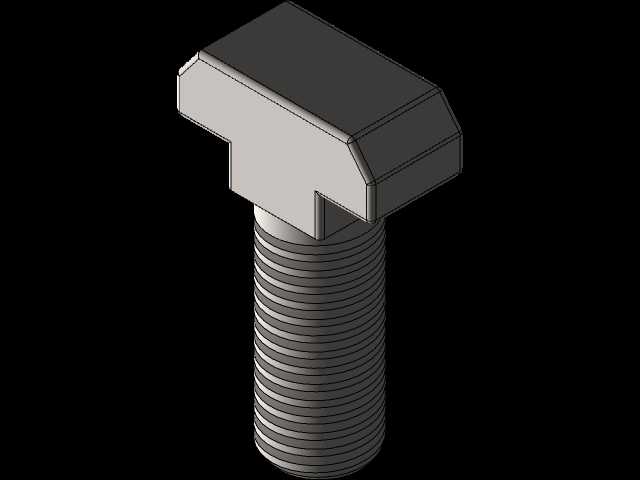

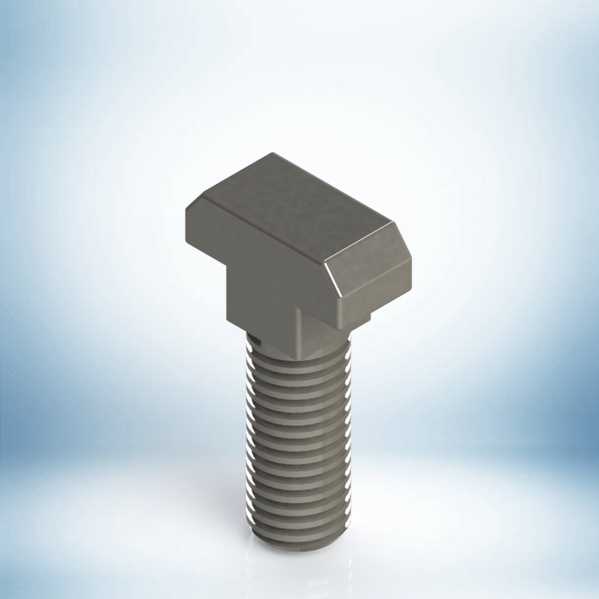

T型锤头紧固螺栓结构设计

这类T型锤头结构的紧固件，在工业铝型材框架搭建、机床T型槽工作台装夹、自动化生产线工位固定场景中应用极为广泛，区别于常规外六角螺栓，其头部的T型锤头结构可以直接卡入型材预置的T型槽或者工作台的槽道内，不需要从槽道端部穿入，能在槽道任意位置完成锁紧固定，大幅提升框架组装、工装装夹的作业效率。设计这类紧固件时，首先要匹配对应槽道的开口宽度与内部型腔尺寸，锤头部分的宽度要略小于槽道内部型腔宽度，同时大于槽道开口宽度，保证卡入后旋转90度即可完成轴向定位，不会从槽口脱出；锤头的厚度需要适配槽道的深度间隙，避免锁紧时出现头部倾斜、咬合面贴合不全的问题。螺纹部分采用标准公制粗牙螺纹，牙型角60度，具备良好的自锁性能与抗拉强度，螺杆长度可根据实际连接层的总厚度进行适配，预留足够的螺纹啮合长度，保证锁紧后螺纹副的受力均匀，不会出现滑牙、脱扣的失效情况。头部的承压面做了平整化处理，与槽道内部的贴合面粗糙度控制在合理范围，锁紧时摩擦力分布均匀，不会划伤槽道内壁，也能避免长期受振动载荷时出现螺栓松动移位的问题。在实际安装使用时，只需要将锤头部分顺着槽道开口方向放入槽内，旋转90度让锤头横向卡入型腔，放上待固定的连接件后拧上螺母即可完成固定，不需要额外的工具固定螺栓头部，单人即可完成快速装拆，在设备防护栏搭建、输送线支架组装、工装夹具定位等场景中，能大幅缩短装配周期，调整工位位置时也不需要拆解整段框架，只需要松开螺母即可滑动调整螺栓位置，适配不同的安装尺寸需求。这类紧固件的受力方向主要沿螺杆轴向，设计时校核了头部与螺杆衔接位置的圆角过渡，避免应力集中导致的头部断裂问题，在额定锁紧扭矩下，衔接位置的应力分布均匀，能满足常规工业场景下的静载荷与一定频率的振动载荷使用要求，不会出现头部断裂、螺纹变形等失效问题。
