西门子KTP900工业触控人机交互操作面板

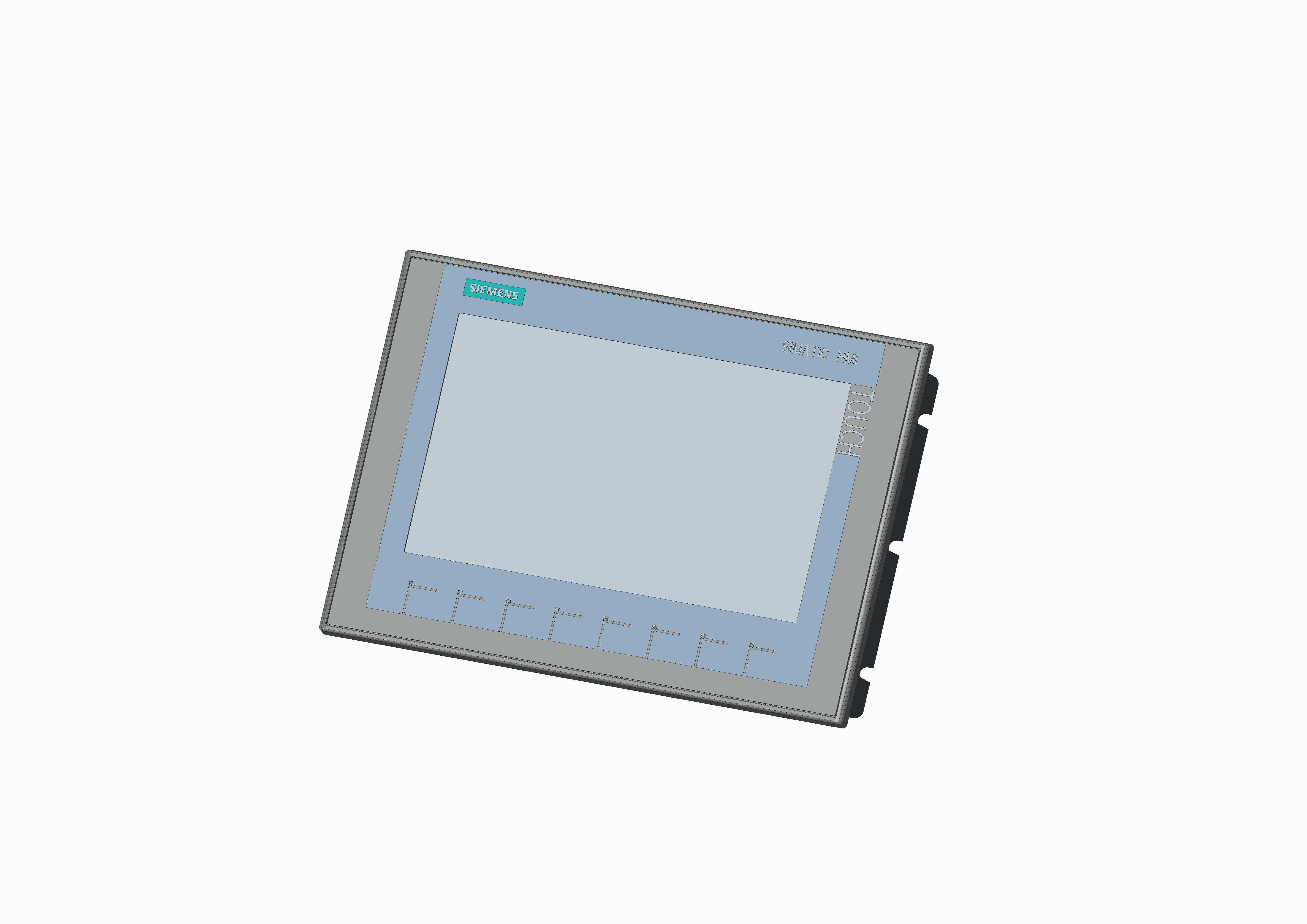

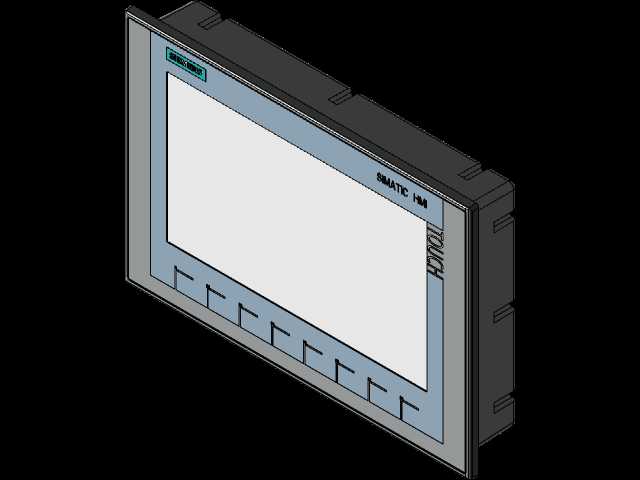

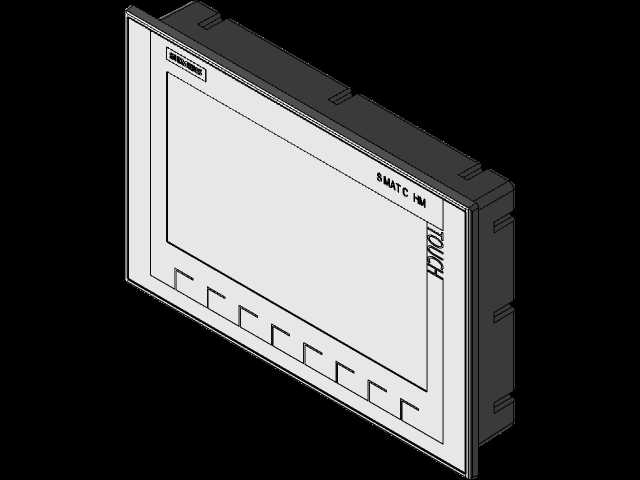

在离散制造产线的控制柜布局、过程控制站点的操作台设计中，这类触控式人机交互终端是衔接操作人员与底层PLC控制逻辑的核心交互载体，日常生产中操作人员可通过该终端完成工艺参数下发、设备运行状态监控、故障报警信息查询、生产数据追溯调取等核心操作，无需直接接触底层控制回路，大幅降低误操作带来的设备停机风险。从设计层面来看，该终端采用宽屏显示区域搭配侧边实体功能按键的组合布局，纯触控区域覆盖大部分常规参数调整、画面切换操作，底部排布的实体按键对应高频操作功能，即便在操作人员佩戴劳保手套、现场存在轻微油污或粉尘的工况下，也能可靠触发对应功能，避免纯触控方案在恶劣工业场景下的操作失灵问题。外壳采用浅灰与深灰搭配的耐脏工业配色，边框做了圆弧过渡处理，既避免安装过程中尖锐边角划伤操作人员，也能减少边角积灰的清理难度，屏幕区域做了略微内凹的防护设计，可降低现场工具剐蹭直接损伤显示面板的概率。安装边界上，该终端采用标准的面板嵌入式安装结构，背部预留的卡扣结构可快速卡入控制柜柜门的预开安装孔，无需额外的复杂固定件，安装开孔尺寸适配主流9英寸级工业HMI的通用开孔规范，可直接替换同尺寸规格的老旧同类型终端，无需重新修改柜门开孔，大幅降低产线改造的施工工作量。背部预留的通讯接口区域做了分层排布设计，电源接口、工业以太网接口、串行通讯接口之间留有足够的插拔操作空间，不会出现相邻接口插头干涉的问题，接线完成后线缆可顺着背部的理线卡槽规整排布，避免柜内线缆杂乱挤压影响散热。从实际使用场景来看，该终端可适配单机设备配套、产线集中监控、小型过程控制站点等多种部署场景，屏幕显示亮度可根据现场光照条件调整，即便在车间强光照射的环境下，也能清晰辨识屏幕上的参数数值与状态标识，实体按键的键程做了优化，按压反馈清晰，长期操作也不会出现按键疲劳的问题，外壳防护等级满足工业现场常规的防尘防溅要求，可适配大多数无强腐蚀、无爆炸性气体的常规工业车间环境。建模过程中对面板的按键排布、屏幕边框比例、安装卡扣的位置、背部接口的凸起高度都做了1:1的还原，可直接用于控制柜的布局干涉检查、操作工位的人机工程仿真验证，提前确认安装位置的操作可视角度、接线空间是否满足现场使用要求，避免现场安装时才发现空间不足、操作视角不佳的问题。
