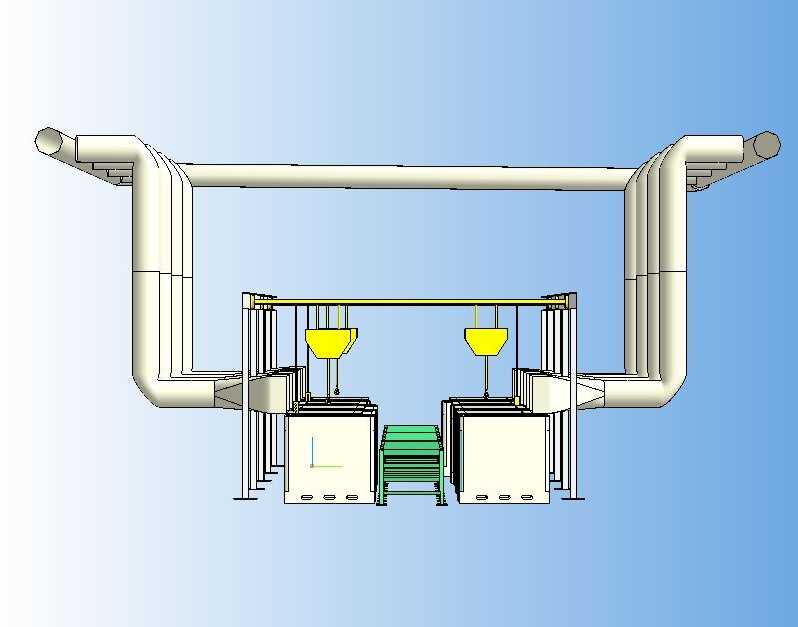

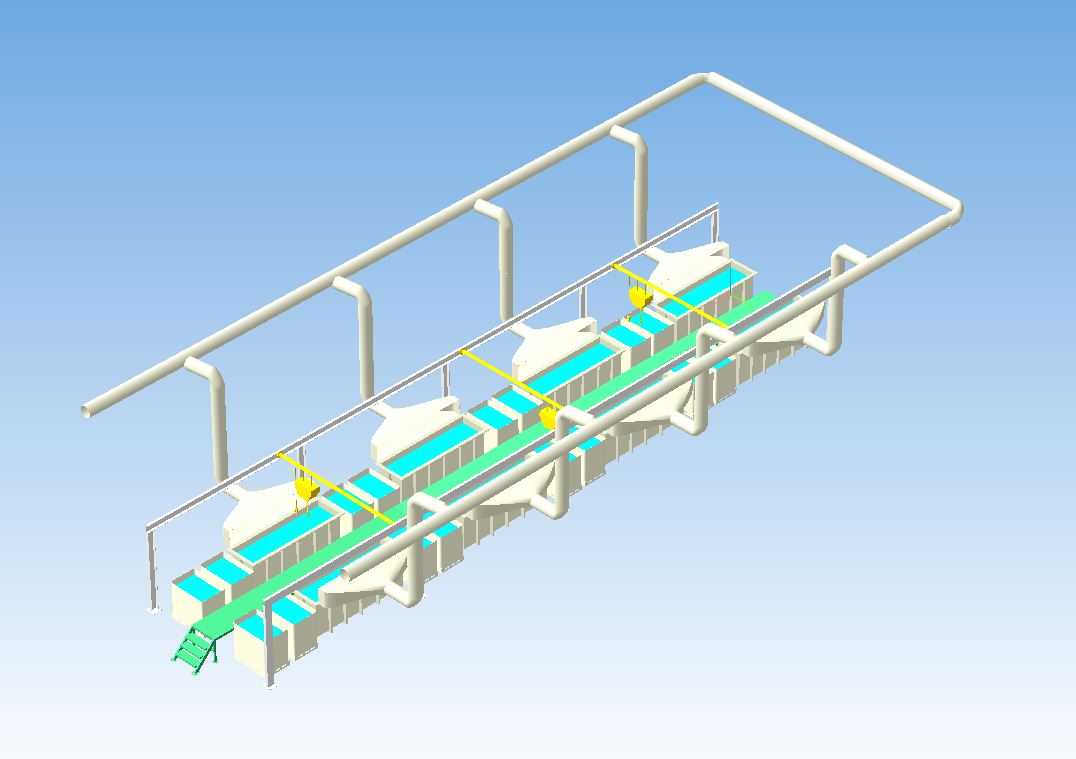

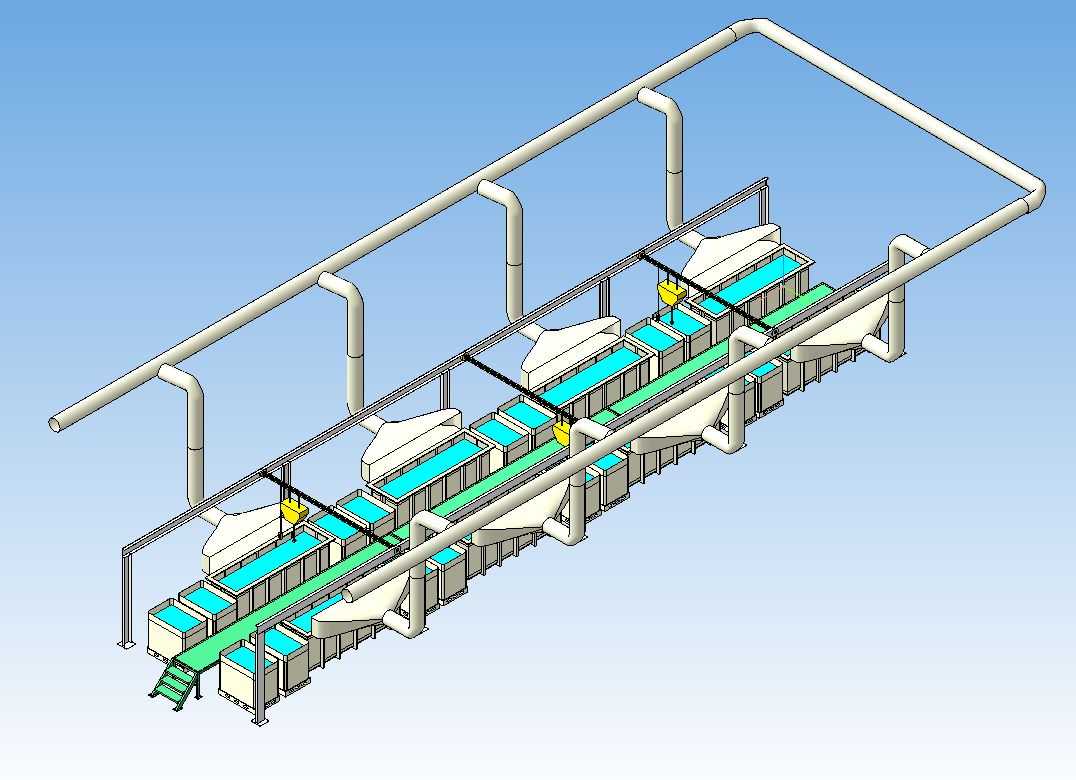

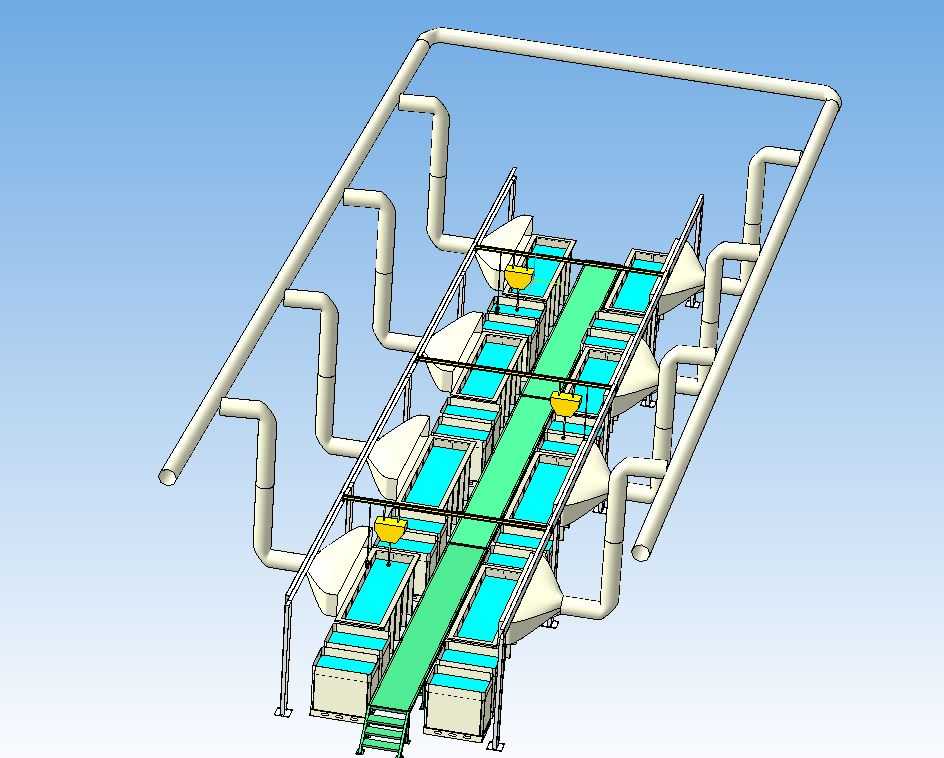

全自动挂镀生产线整体结构三维建模

这套自动电镀线的三维结构，完全围绕连续挂镀作业的实际生产逻辑搭建，首先要考虑的是车间内的安装边界，整体采用长条形直线排布，两侧排风管道沿产线轴向延伸，对接车间废气收集主管网，避免酸碱废气无组织扩散，这部分结构在建模时特意做了法兰接口的标准化预留，方便现场安装时直接对接现有通风系统，不需要二次改管。产线核心的挂具输送采用龙门式双轨吊挂结构，两个工位的挂具升降机构独立控制，可同时完成上料、除油、漂洗、电镀、钝化、烘干多工序的同步流转，不会出现单工位等待的空程浪费，这部分的导轨安装基准面在建模时做了共面公差约束，保证现场安装时吊挂运行的直线度偏差控制在允许范围内，避免挂具运行卡顿、镀件晃动掉槽的问题。槽体部分按照电镀工艺顺序排布，每个工艺槽的溢流口、加热管安装位、液位传感器安装座都做了结构预留，槽体之间的接水盘做了倾斜导水设计，避免漂洗水带液跨槽污染镀液，影响镀层质量。两侧的排风罩采用侧吸式结构，吸风口正对槽体液面上方的废气聚集区，风速覆盖范围经过结构校核，能在不影响挂具升降的前提下最大化收集酸碱雾气，排风管道的弯头采用大曲率半径设计，降低风阻减少通风系统的能耗损失。上料端配置了皮带输送过渡机构，方便人工将挂好工件的挂具推送至吊挂工位，下料端同样预留了接料台的安装空间，可对接后续的工件检验、包装工位。整套结构的支撑立柱采用方管焊接框架结构，底部预留了膨胀螺栓安装孔，可直接固定在车间硬化地面上，不需要额外做复杂的设备基础，降低现场安装的施工成本。建模过程中对所有运动部件做了干涉检查，挂具升降、横向移动的全行程范围内不会和槽体、排风管道、支撑结构发生碰撞，所有管线的走线槽都沿立柱和横梁内侧布置，避免酸碱雾气腐蚀线缆，同时方便后期检修维护。产线的操作通道预留宽度满足单人巡检和设备维护的空间要求，不会出现操作空间局促的问题，槽体的高度按照人体工程学设计，方便操作人员观察镀液状态、补加药剂。
