液压预供油系统用齿轮泵结构设计

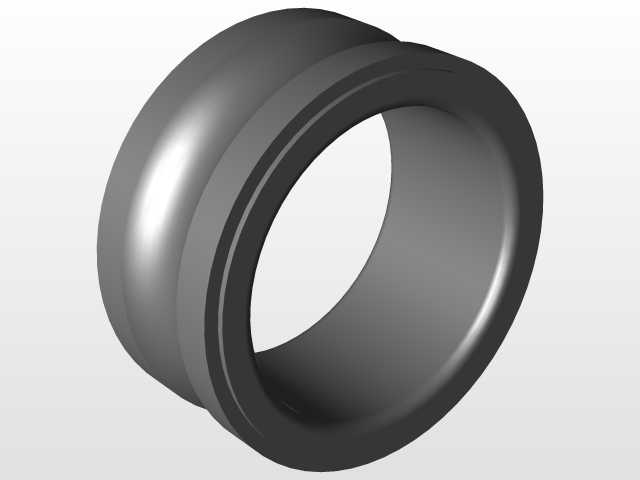

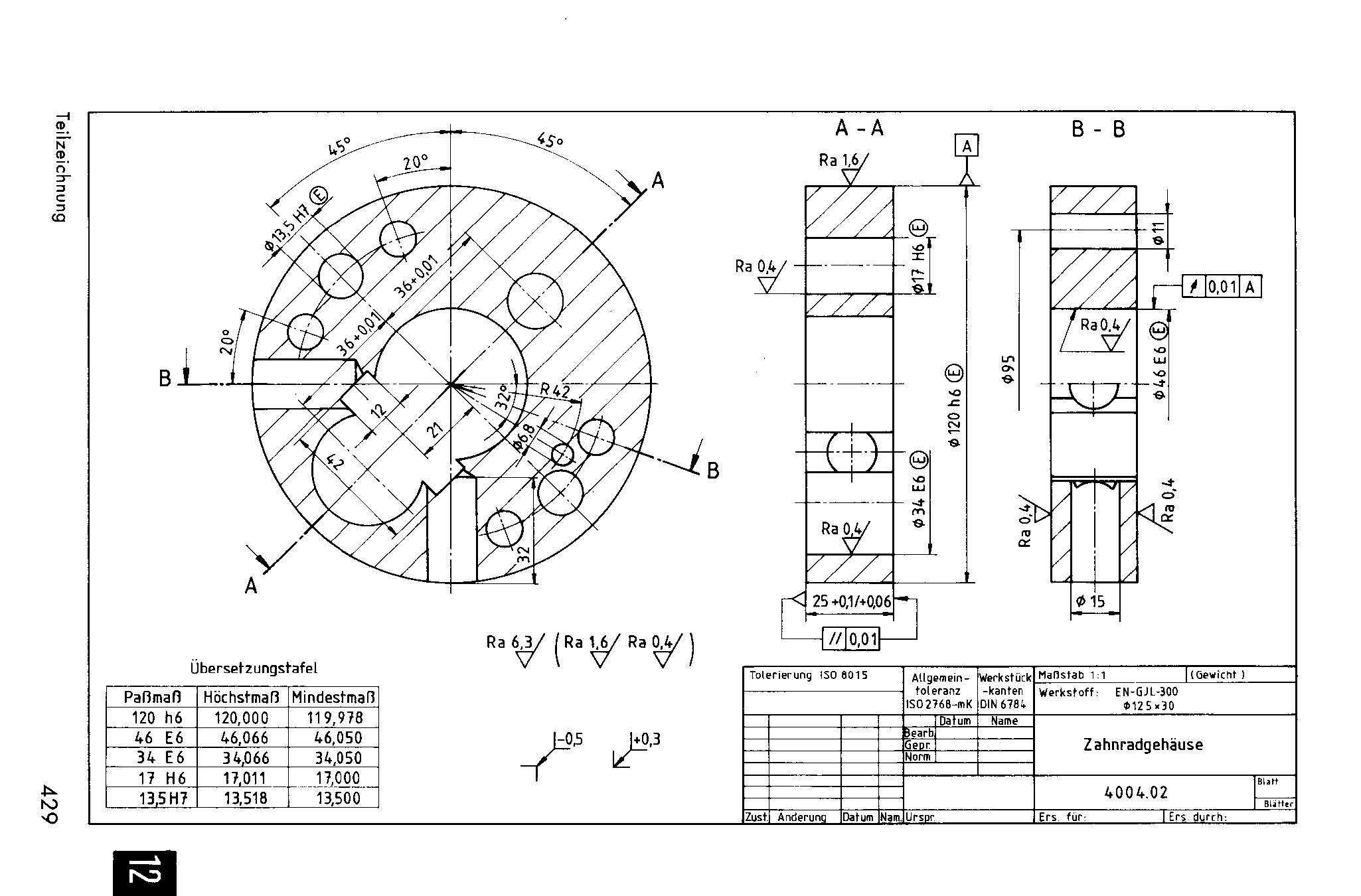

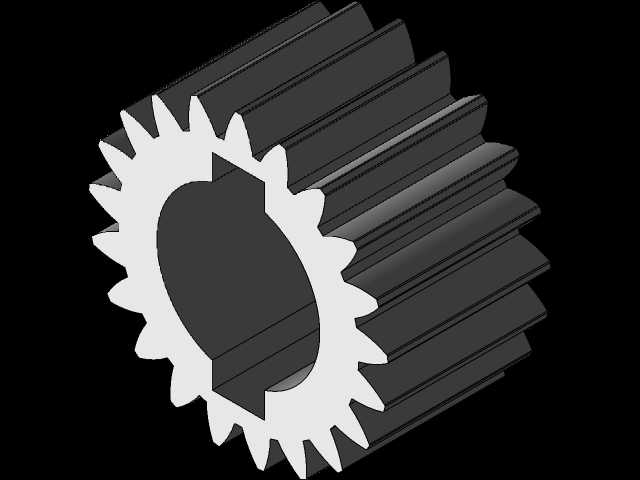

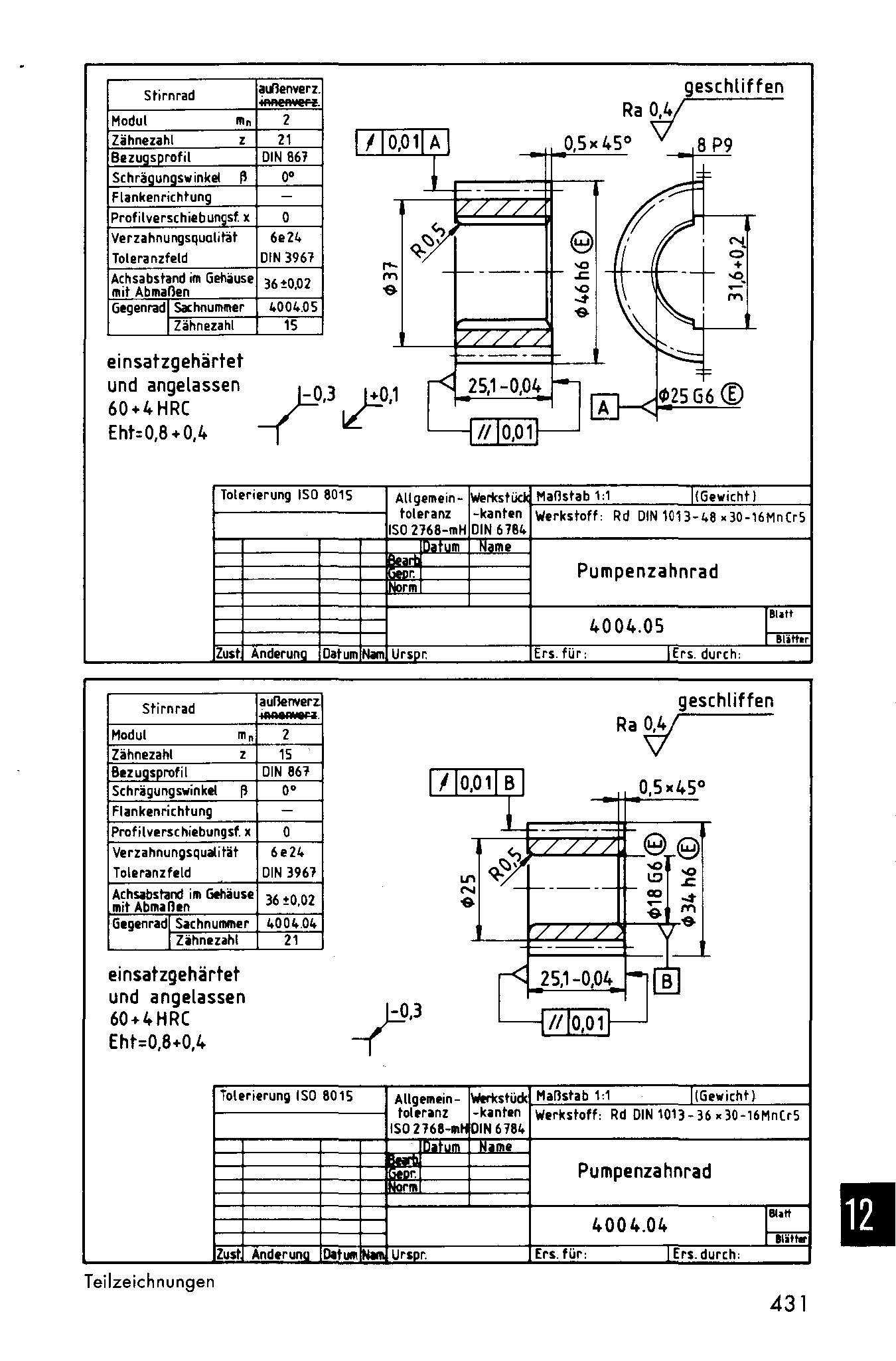

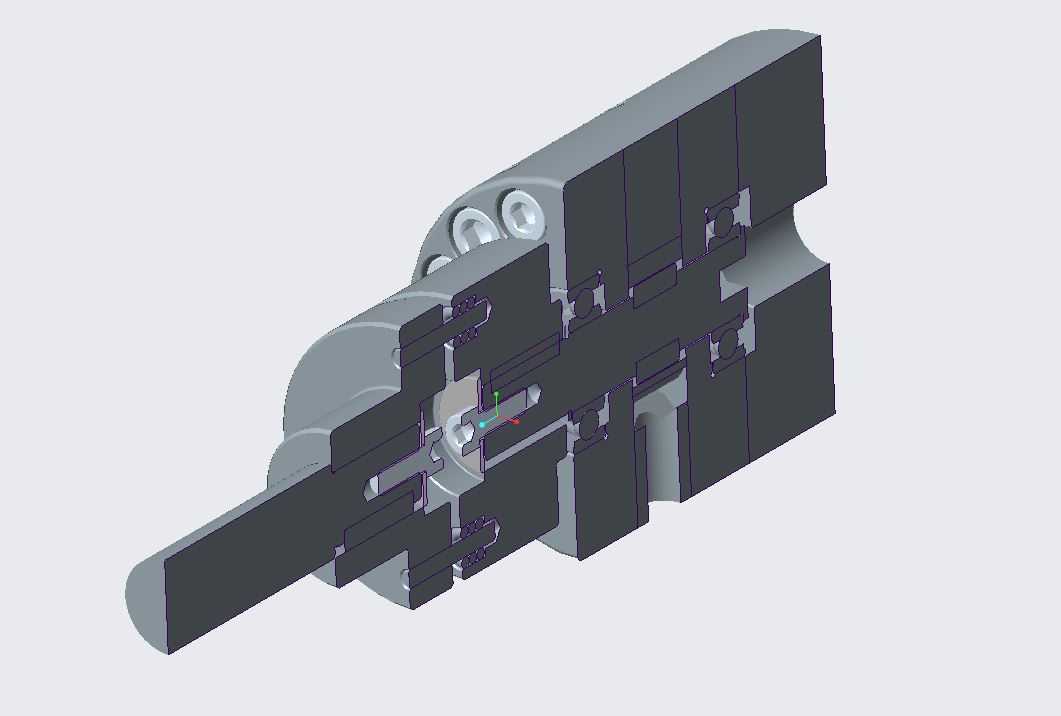

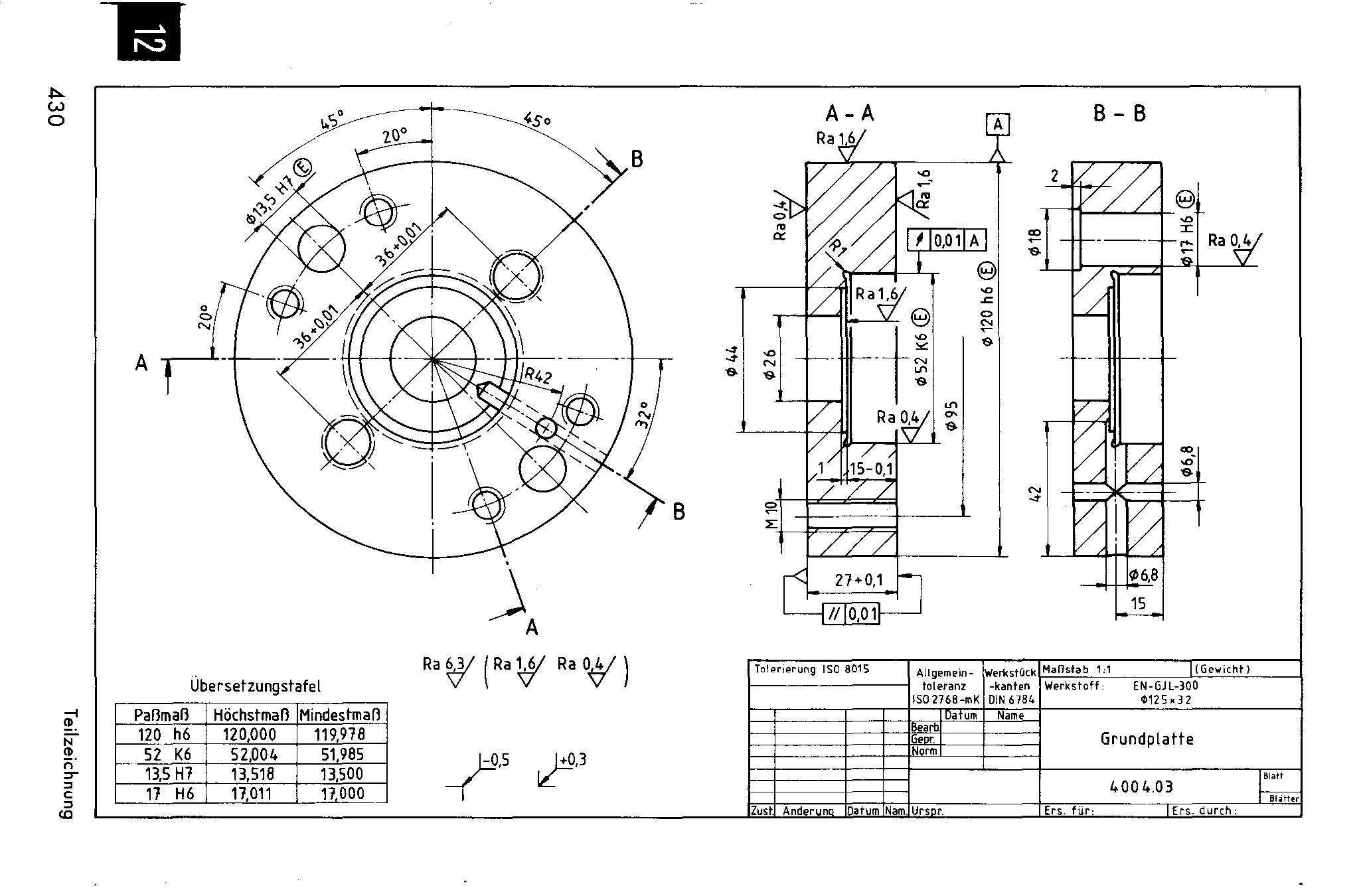

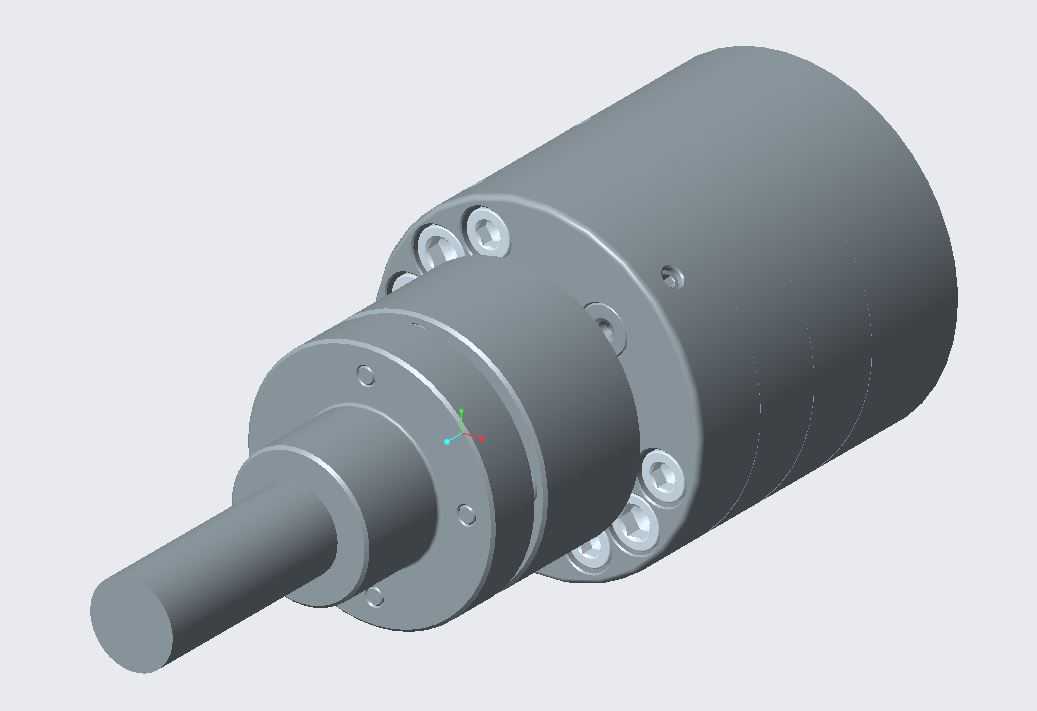

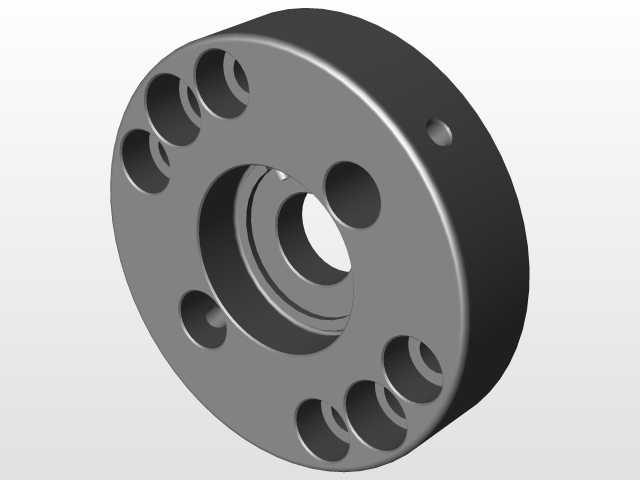

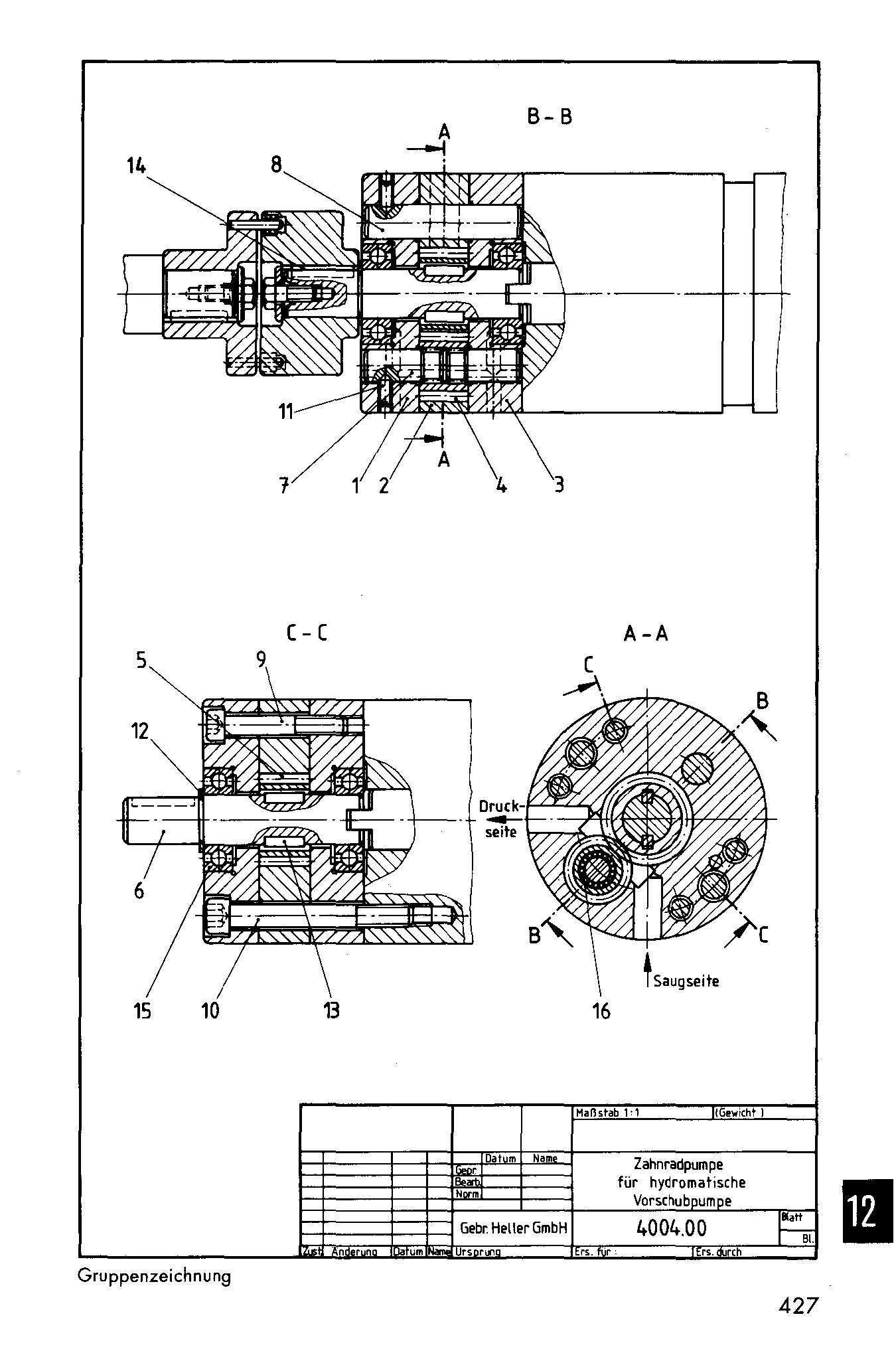

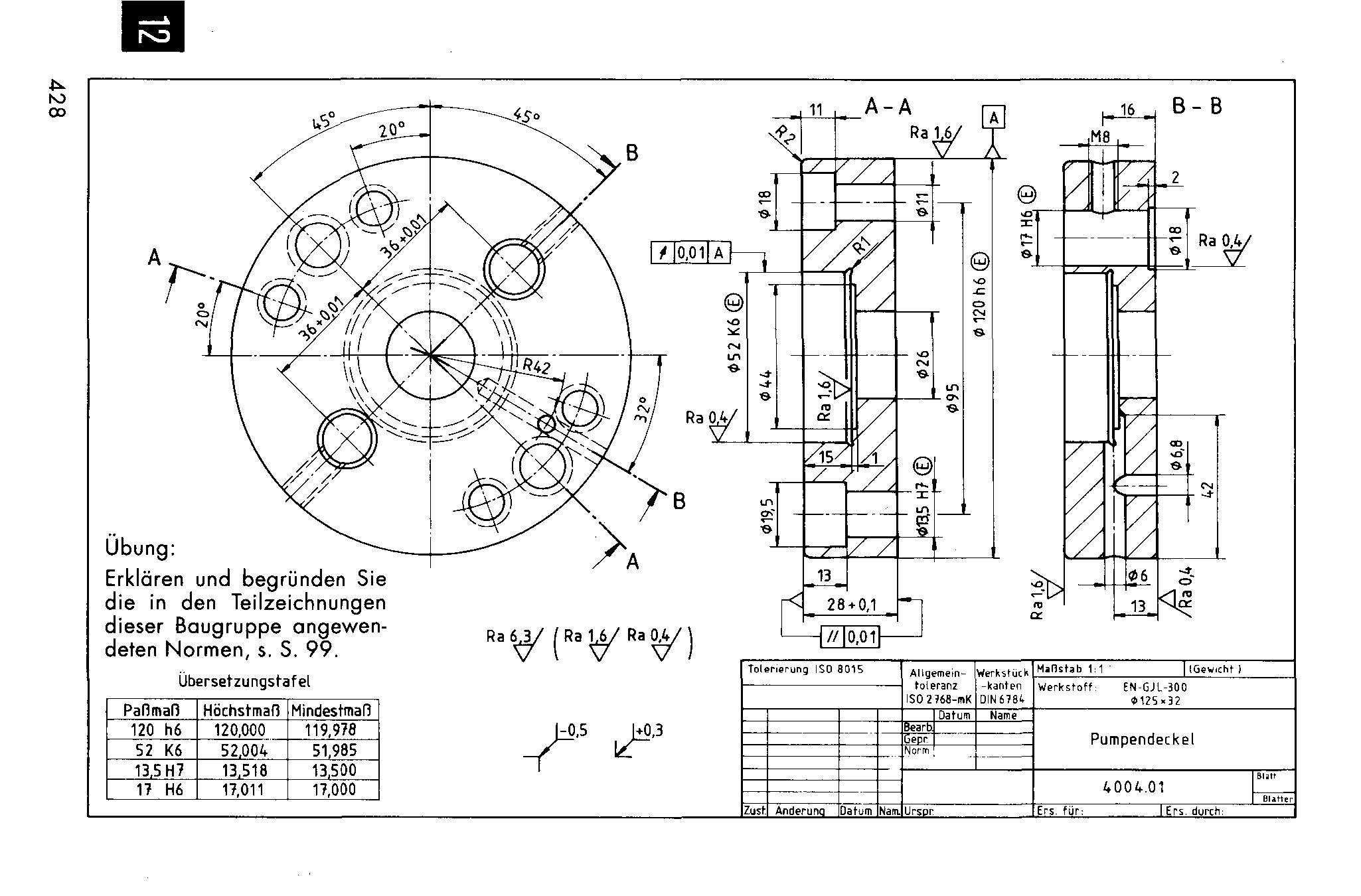

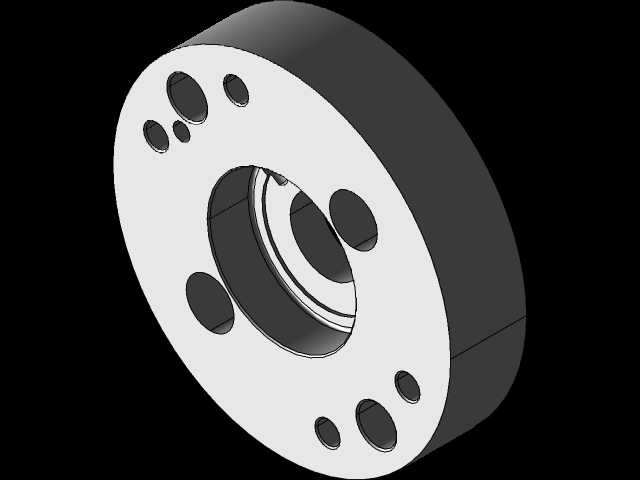

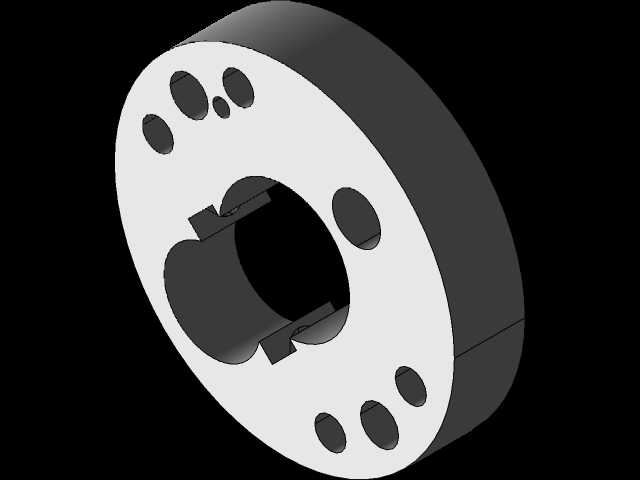

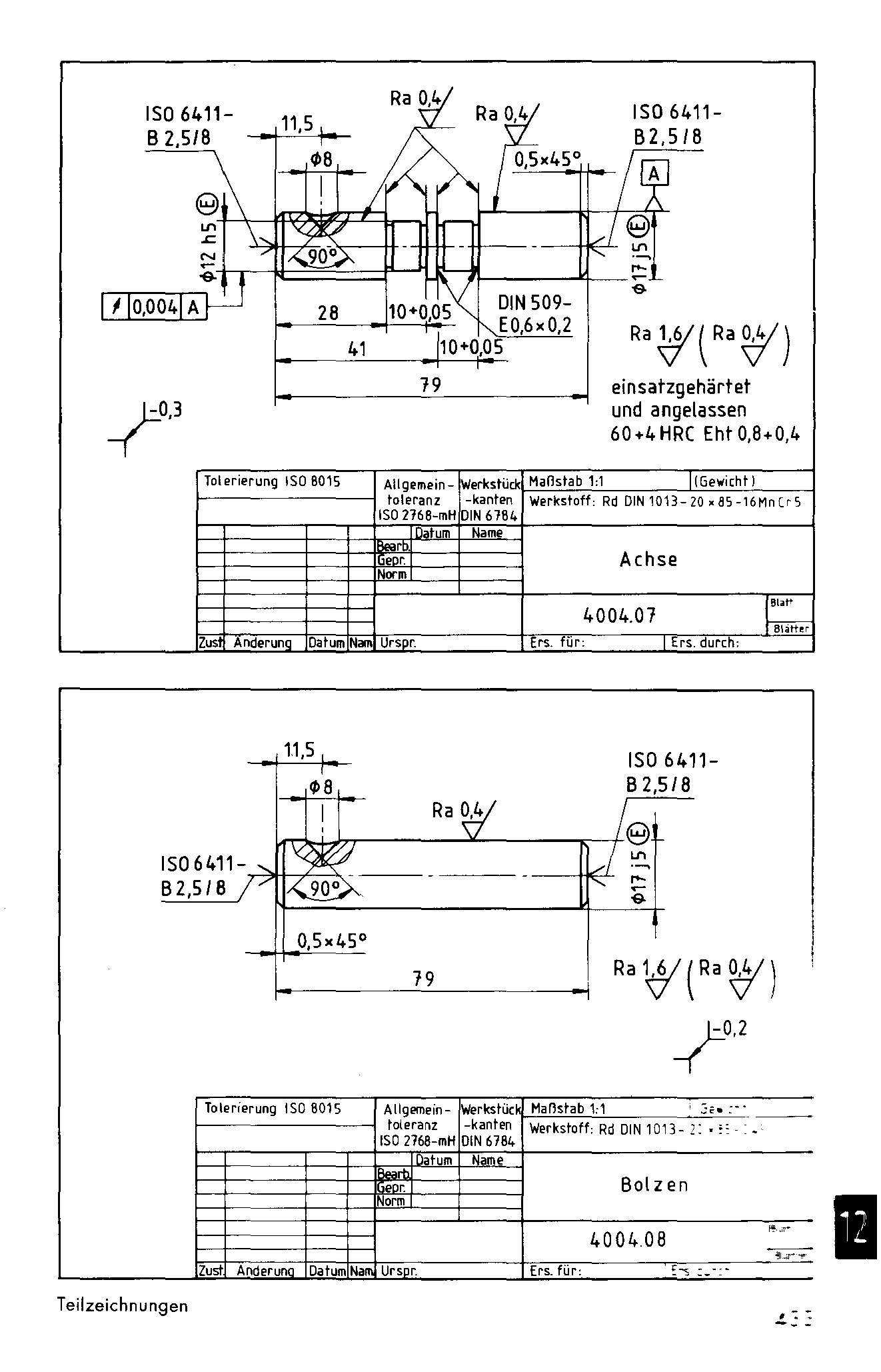

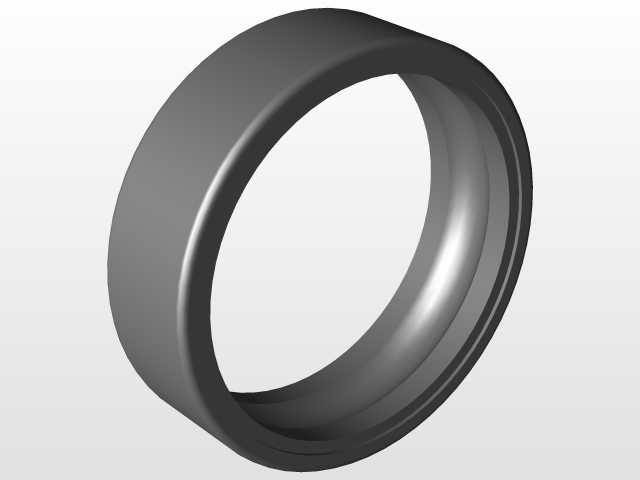

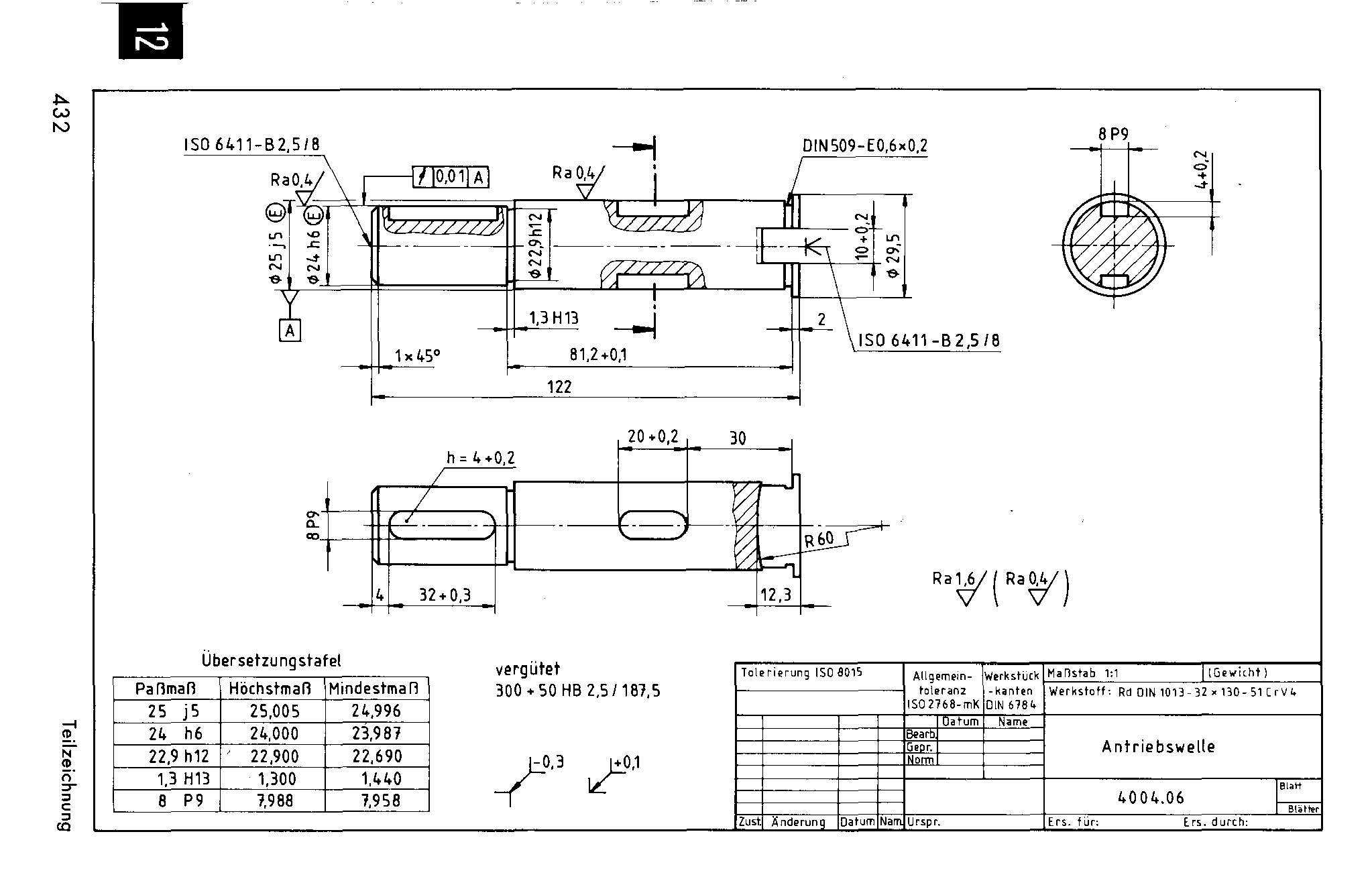

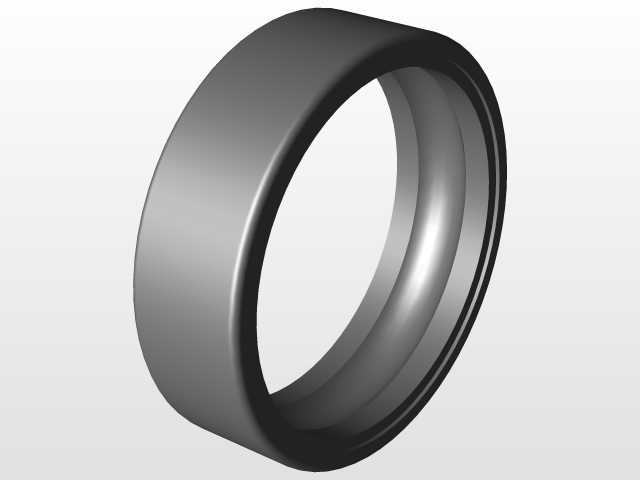

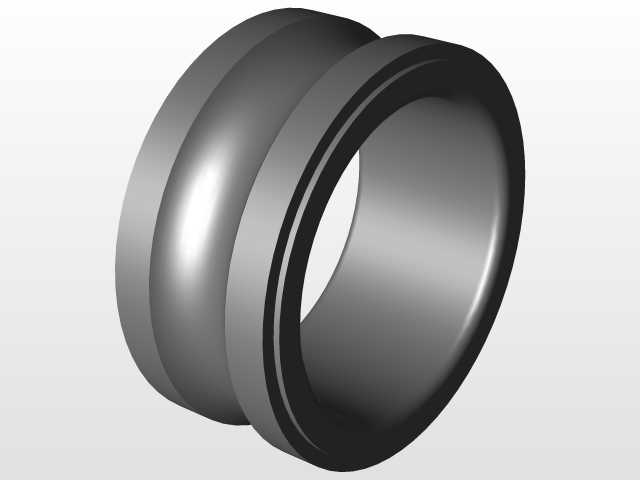

在重型液压设备、大型内燃机以及工业液压站的启动工况中，往往存在初始阶段系统油压建立滞后的问题，运动副表面因短时间缺油出现干摩擦，大幅缩短核心部件的使用寿命，这款齿轮泵正是针对液压系统预供油需求开发的核心供油部件，主要负责设备启动阶段提前向液压主回路、润滑回路输送压力油，待主泵建立额定工作压力后可切换为辅助供油或停止工作，适配各类需要提前建立油压的液压传动场景。从结构设计来看，该齿轮泵采用外啮合齿轮作为核心增压元件，泵体采用分段式集成结构，将齿轮容腔、进排油通道、安装法兰、密封槽位集成在同一主体模块上，减少了外接管路带来的泄漏点与压力损失；齿轮轴与端盖的配合位置设置了多道密封结构，兼顾高压工况下的轴向密封与径向密封需求，避免油液泄漏同时阻挡外界杂质进入泵腔。进油口与排油口的通径经过匹配计算，能够满足预供油阶段的大流量快速建压需求，同时控制油液在通道内的流速在合理区间，避免吸空现象产生。安装边界方面，泵体的连接法兰采用标准液压元件安装尺寸，法兰上的定位止口与螺栓孔位置适配主流液压阀组、动力单元的安装接口，可直接集成在液压站阀块或发动机齿轮室端面上，无需额外设计转接法兰；泵体的轴向尺寸经过紧凑化处理，整体外轮廓没有突出的易磕碰结构，能够适配安装空间局促的动力舱布局，同时预留了足够的扳手操作空间，方便现场安装与后期维护拆卸。设计过程中针对齿轮的啮合间隙、齿顶与泵腔的径向间隙、端面间隙都做了适配低压大流量工况的参数匹配，既保证足够的容积效率，又避免加工精度要求过高带来的成本上升，齿轮采用合金钢材质的设计思路，能够适配常规矿物液压油、润滑油的介质工况，齿面经过硬化处理，可承受短时间的偏载与频繁启停的冲击载荷。泵体内部的流道做了圆弧过渡处理，减少油液转向时的紊流与压力损失，同时降低流道内部的气蚀风险，延长泵的连续工作寿命。端盖上的定位销孔保证了装配时各段泵体的同轴度，避免齿轮轴出现偏磨导致的早期失效，轴承位置的润滑通道直接与泵腔高压区连通，实现工作过程中的自动压力润滑，无需额外添加润滑脂维护。
