手动刀型泥浆闸阀结构设计方案

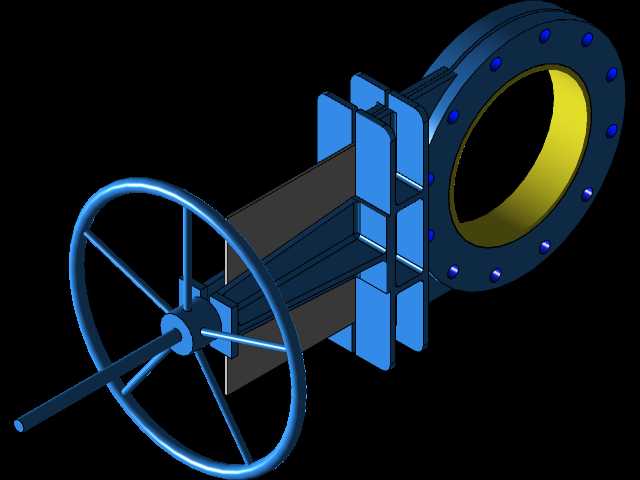

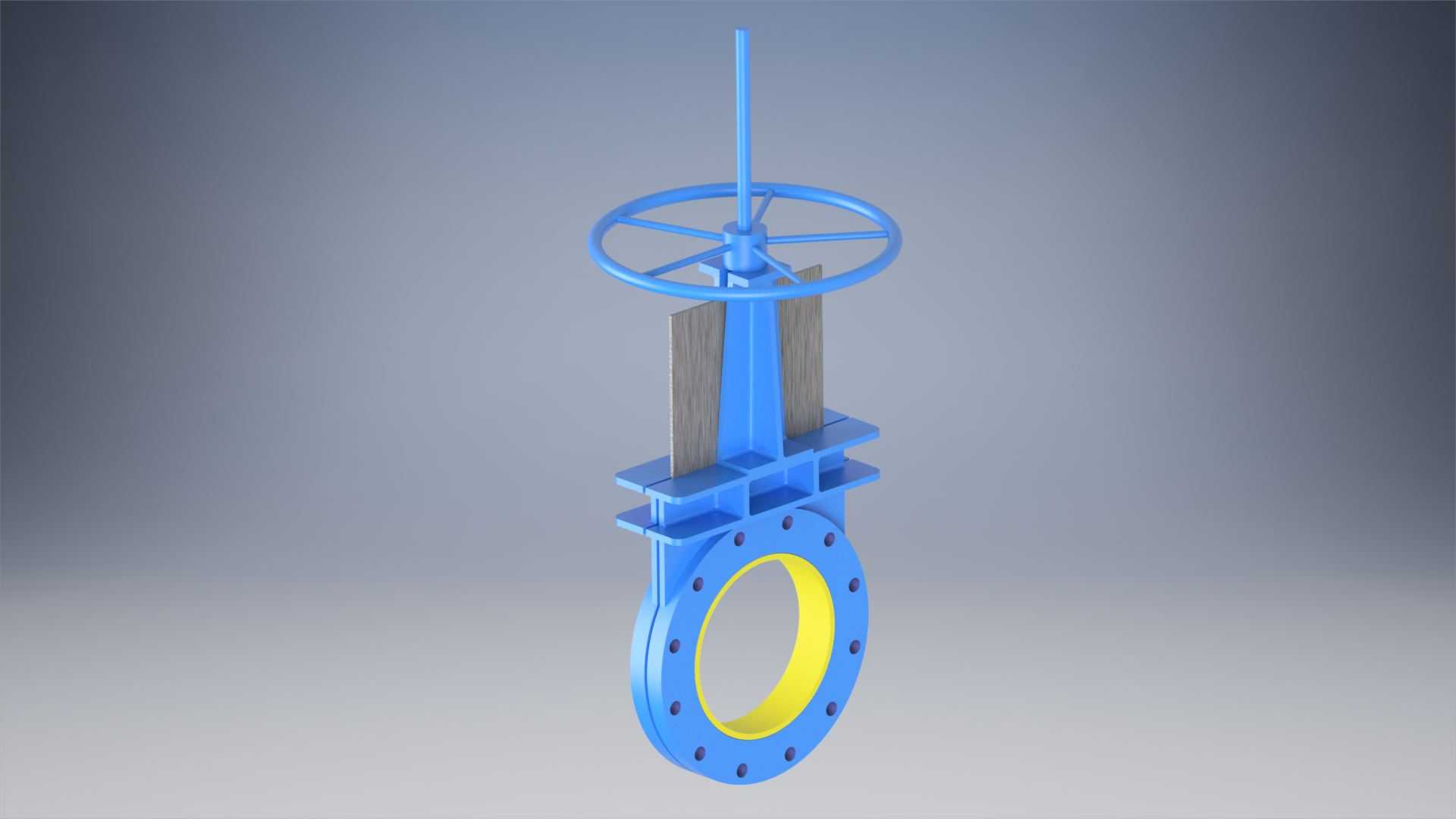

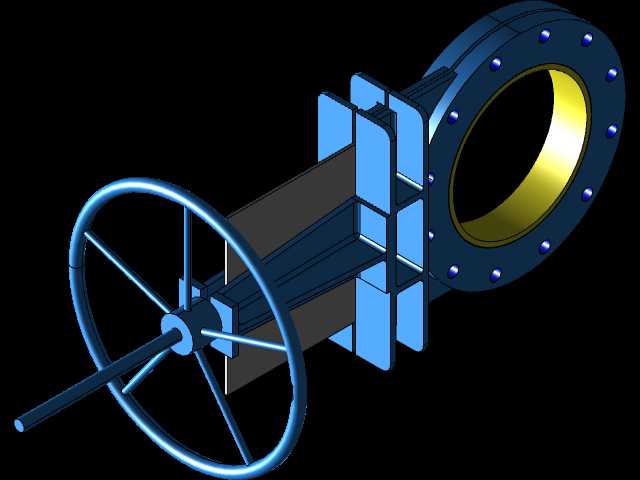

在矿山尾矿输送、洗煤厂煤浆管路、市政污水处理污泥管线、化工浆料输送这类含固体颗粒、高浓度纤维杂质的流体输送场景中，普通楔式闸阀极易出现阀腔卡堵、密封面被颗粒冲刷磨损导致泄漏的问题，刀型闸阀正是针对这类严苛工况开发的截断类阀门。这款手动刀型泥浆闸阀的设计核心围绕“抗卡堵、耐冲刷、易操作”三个核心需求展开，整体采用明杆结构搭配顶部手轮驱动，阀杆带动刀型闸板沿垂直于管路轴线的方向做升降运动，实现管路的通断控制。闸板采用薄型刀刃式结构，边缘做了锐边打磨处理，在关闭过程中可以直接刮除密封面上附着的泥浆、煤渣、纤维类杂物，避免杂物卡滞在密封副之间导致关不严的问题，这也是它和普通闸阀最核心的结构差异。阀体采用对夹式连接结构，相比法兰式结构整体厚度更薄，安装时不需要占用过长的管路轴向空间，适配现场紧凑的安装布局，阀体流道采用全通径无凹槽设计，介质流经时不会出现沉积死角，高浓度浆料可以顺畅通过，大幅降低了阀腔积渣卡阀的概率。密封面采用阀体整体镶嵌耐磨密封环的结构，密封环突出于阀体内壁一定厚度，磨损后可以单独更换，不需要整体报废阀体，降低了现场运维成本。手轮采用轮辐式结构，操作力臂经过优化，在额定工作压力下单人即可完成开关操作，阀杆表面做了防锈处理，外露部分配有防护套，避免现场粉尘、泥浆附着在阀杆螺纹上导致操作卡涩。安装时需要注意，该阀门的安装方向要匹配介质流向，闸板刀刃侧要迎向介质来流方向，才能更好发挥刮除杂物的作用，同时要保证两侧管路法兰的同轴度，避免强行对夹导致阀体变形影响密封性能。从安装边界来看，该款阀门适配DN150公称通径管路，额定工作压力对应150磅级，对夹安装时两侧法兰的密封面要和阀体密封面完全贴合，螺栓要对角均匀紧固，避免局部受力不均导致密封失效。日常使用中，全开或全关位置不要强行加力操作，避免闸板过位损坏密封面，定期在阀杆螺纹处加注润滑脂即可保证操作顺畅，针对含大颗粒硬物的输送场景，还可以在阀门前端加装过滤器，避免大颗粒硬物硌伤闸板刀刃。
