桌面级迷你木工小车床结构设计

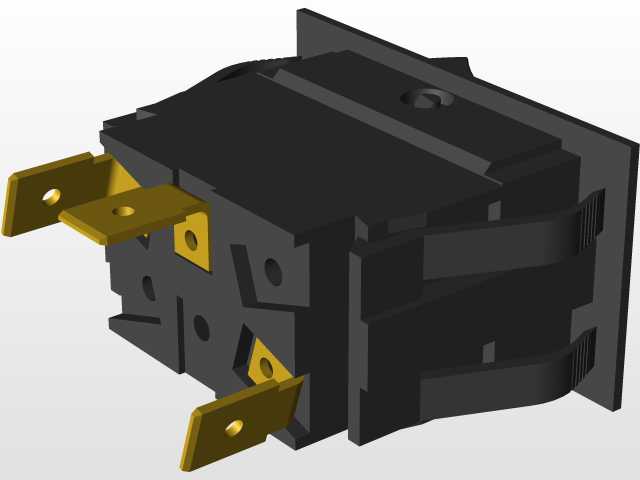

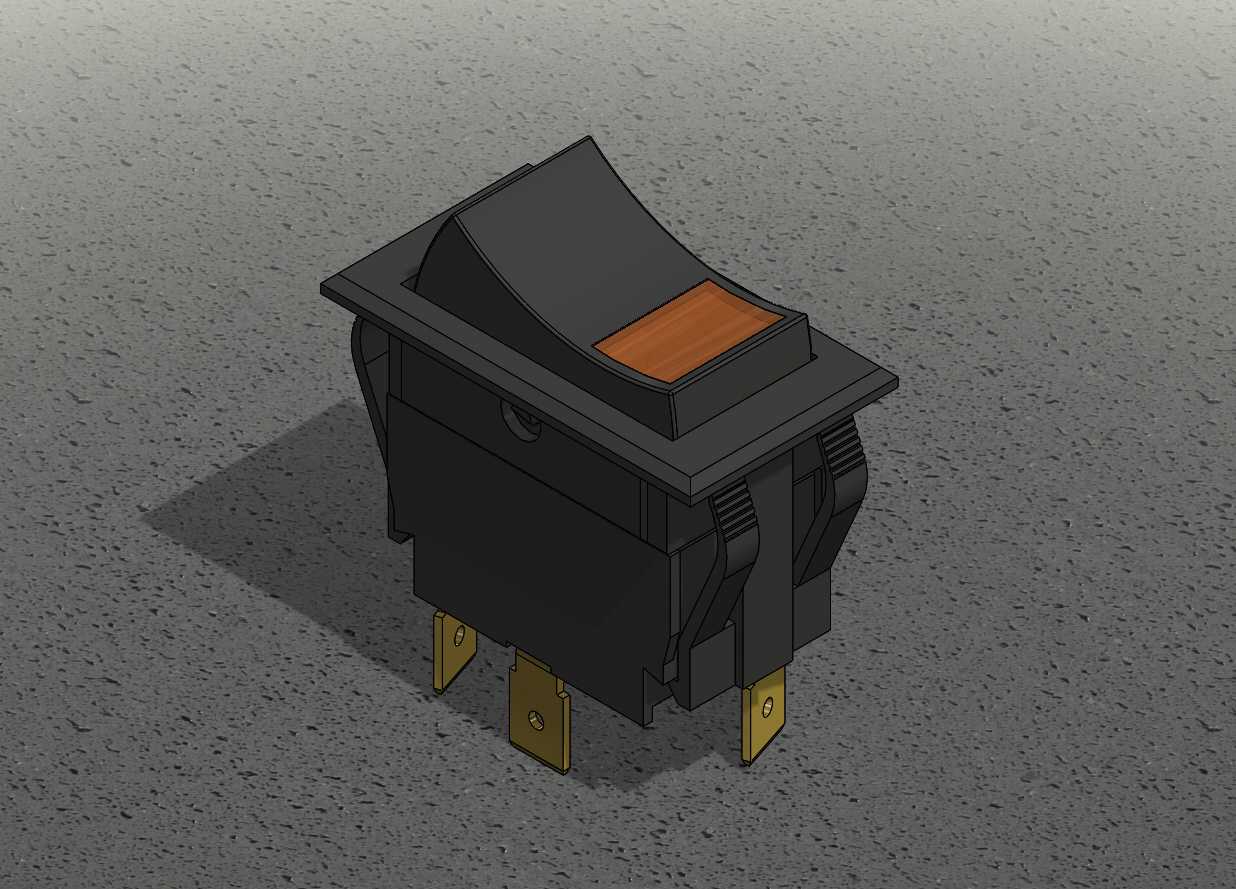

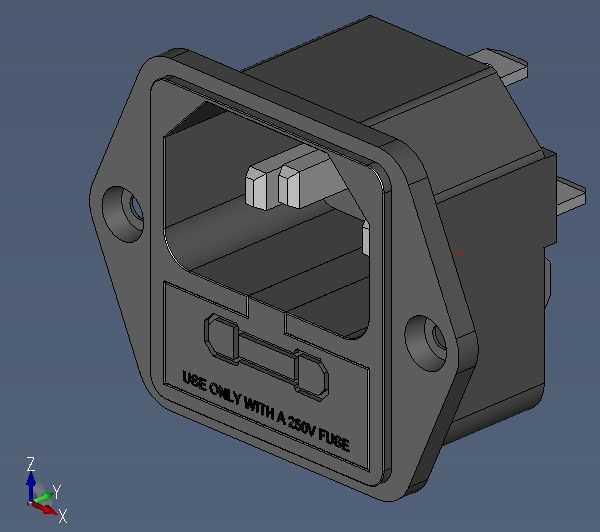

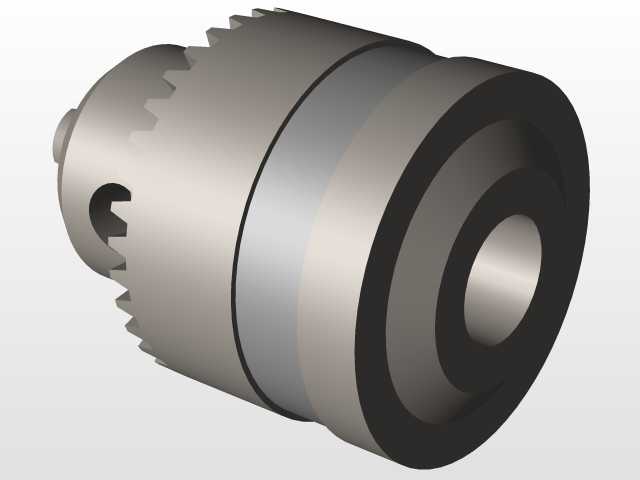

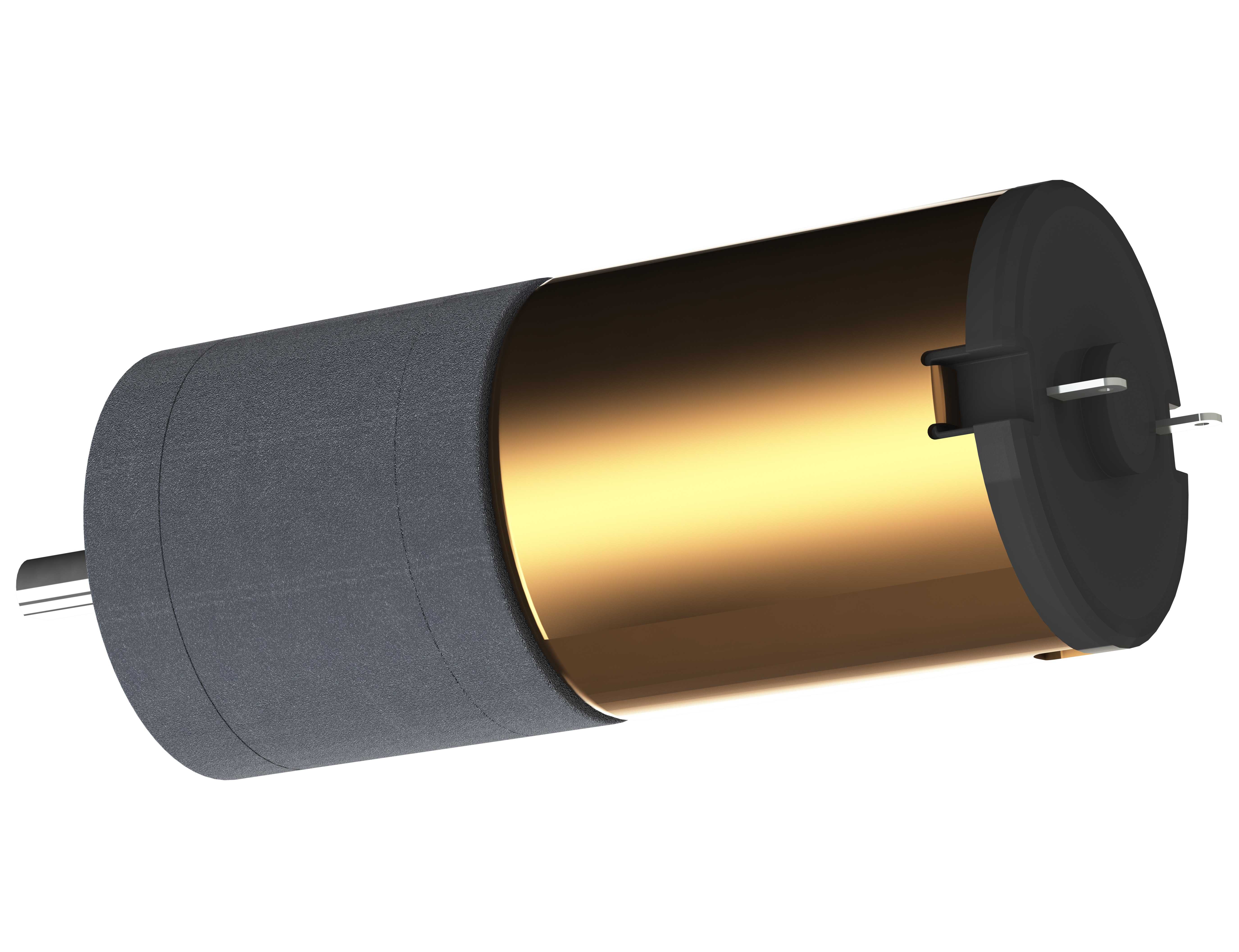

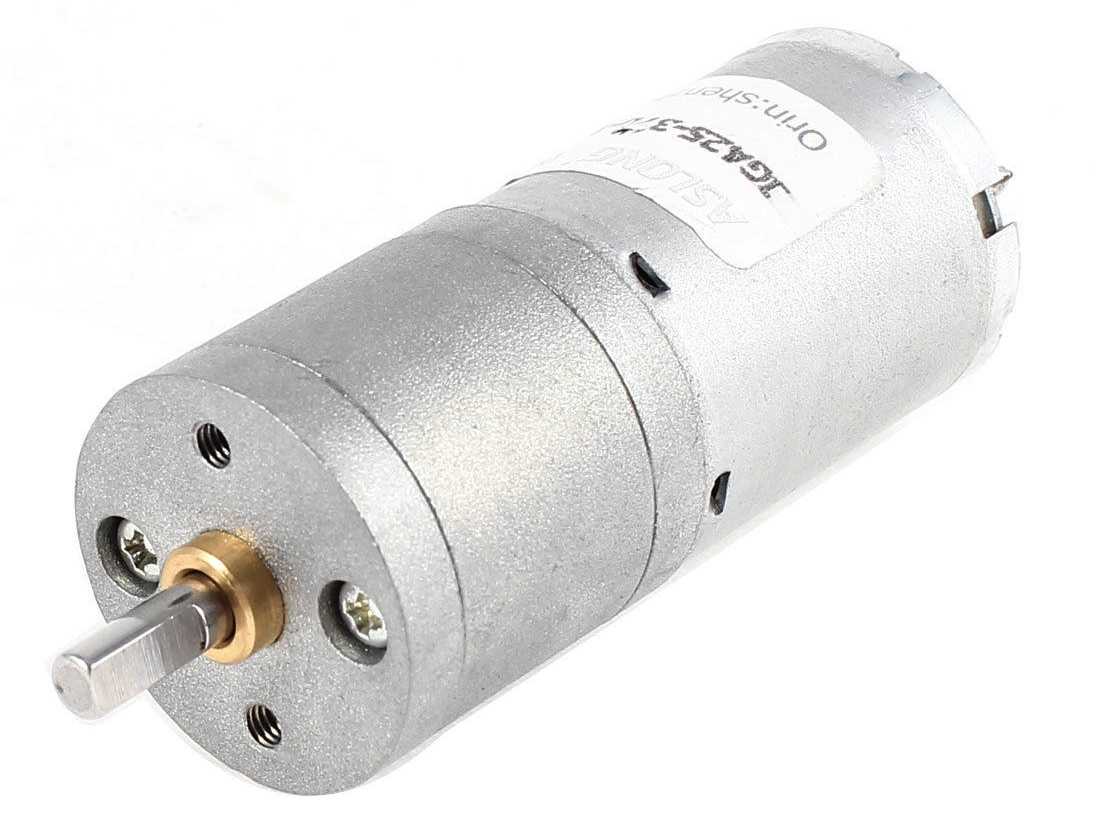

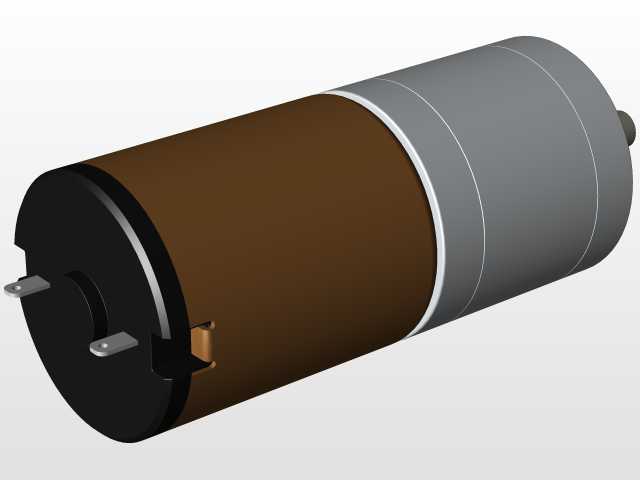

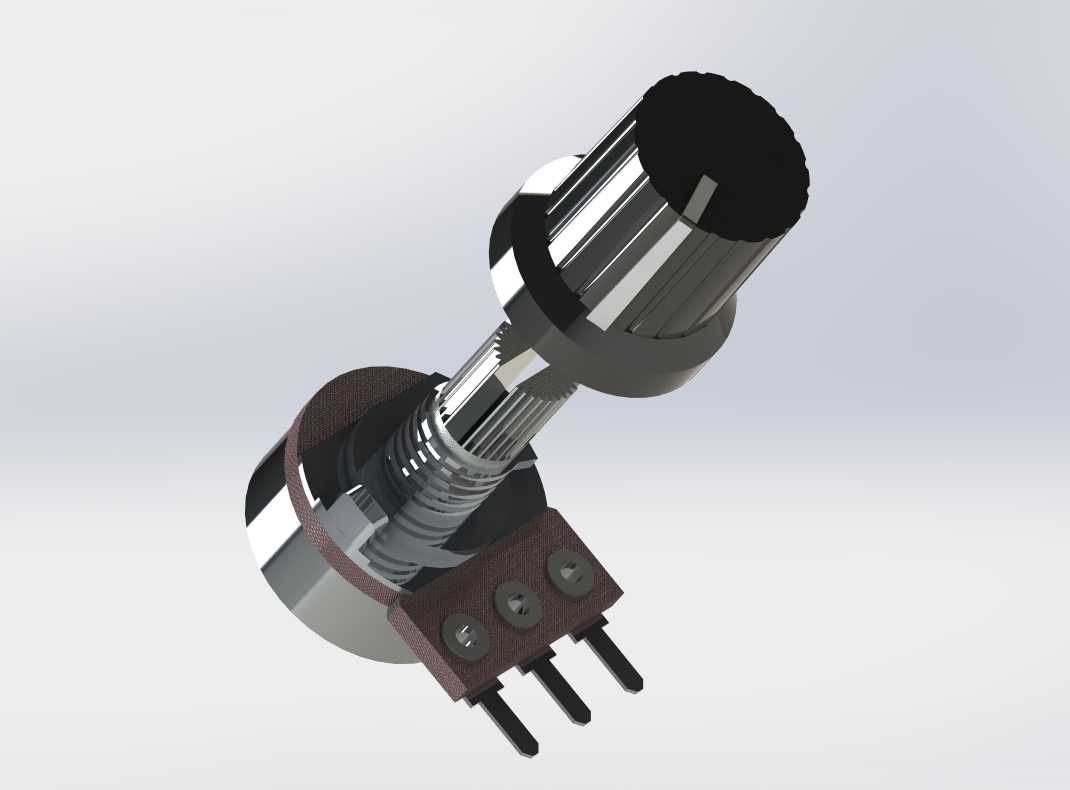

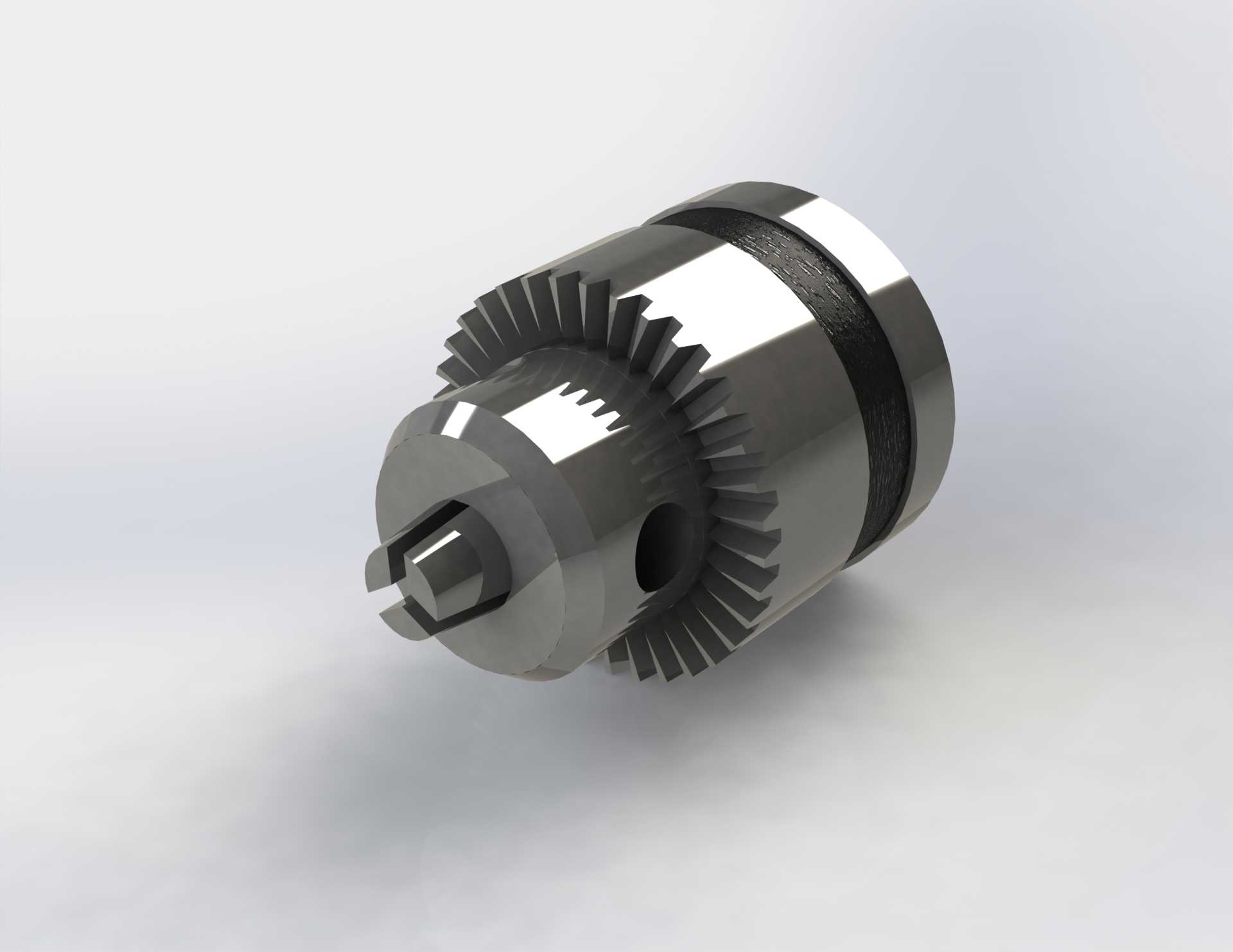

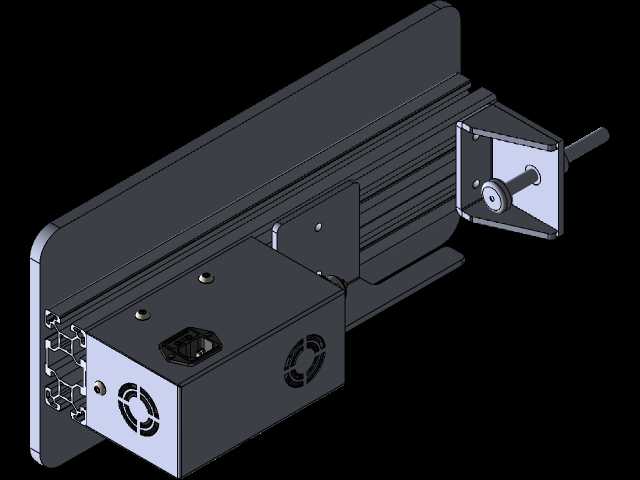

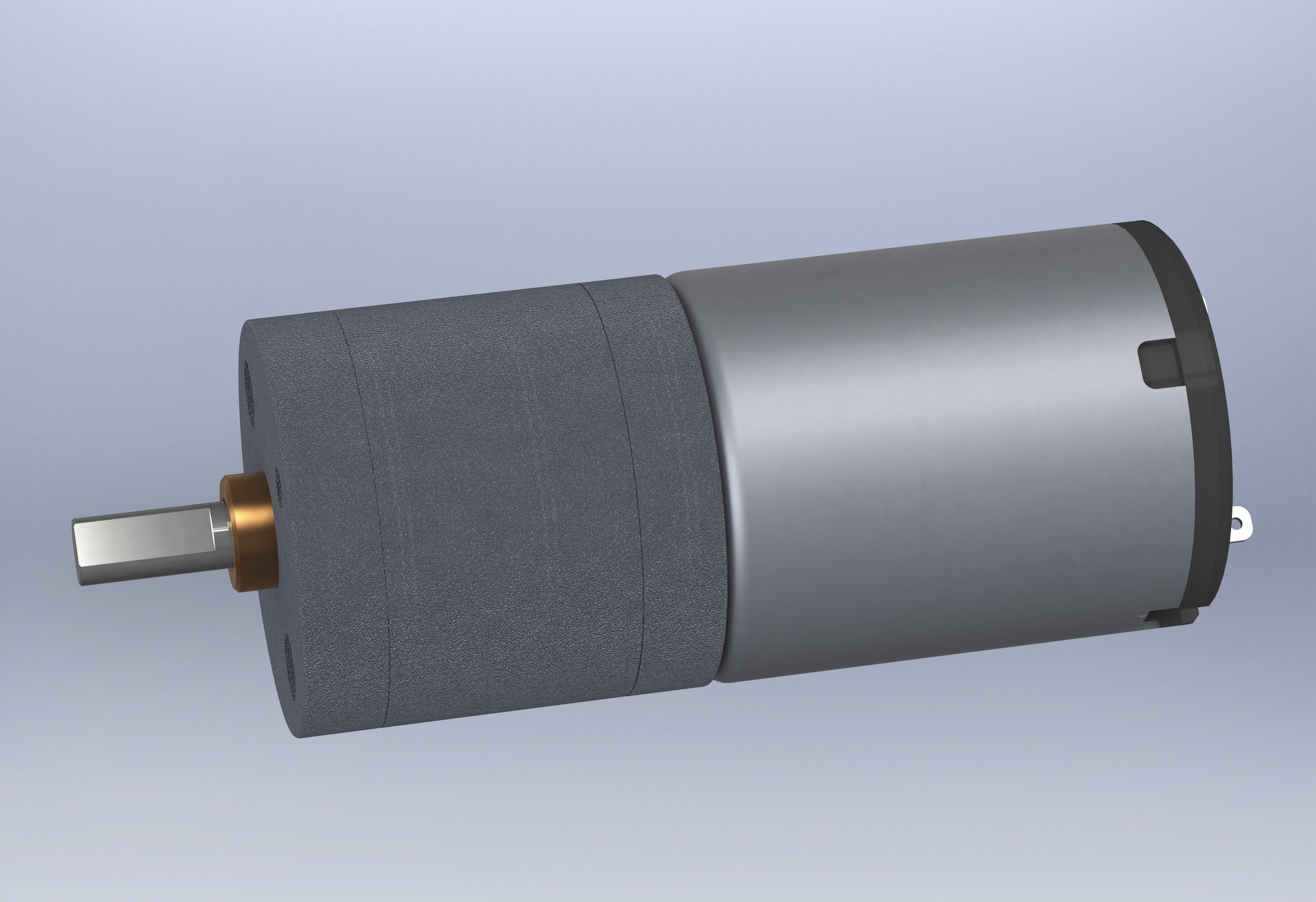

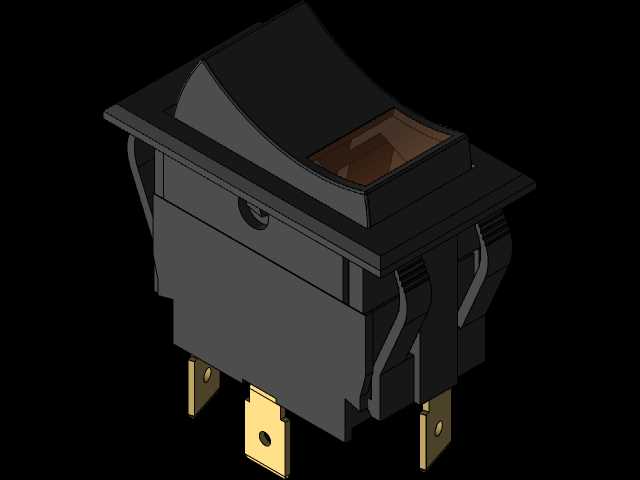

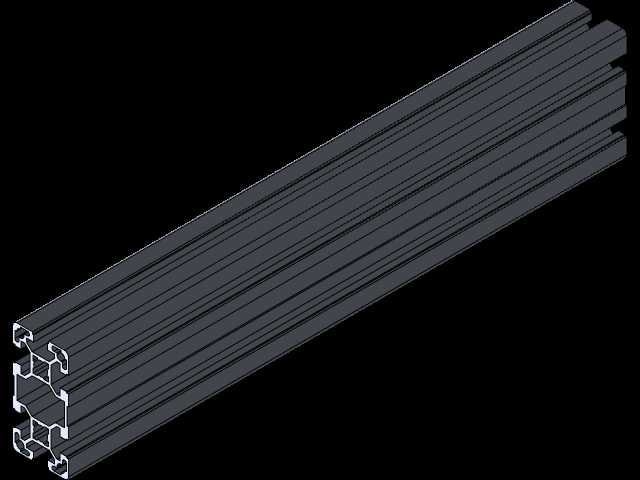

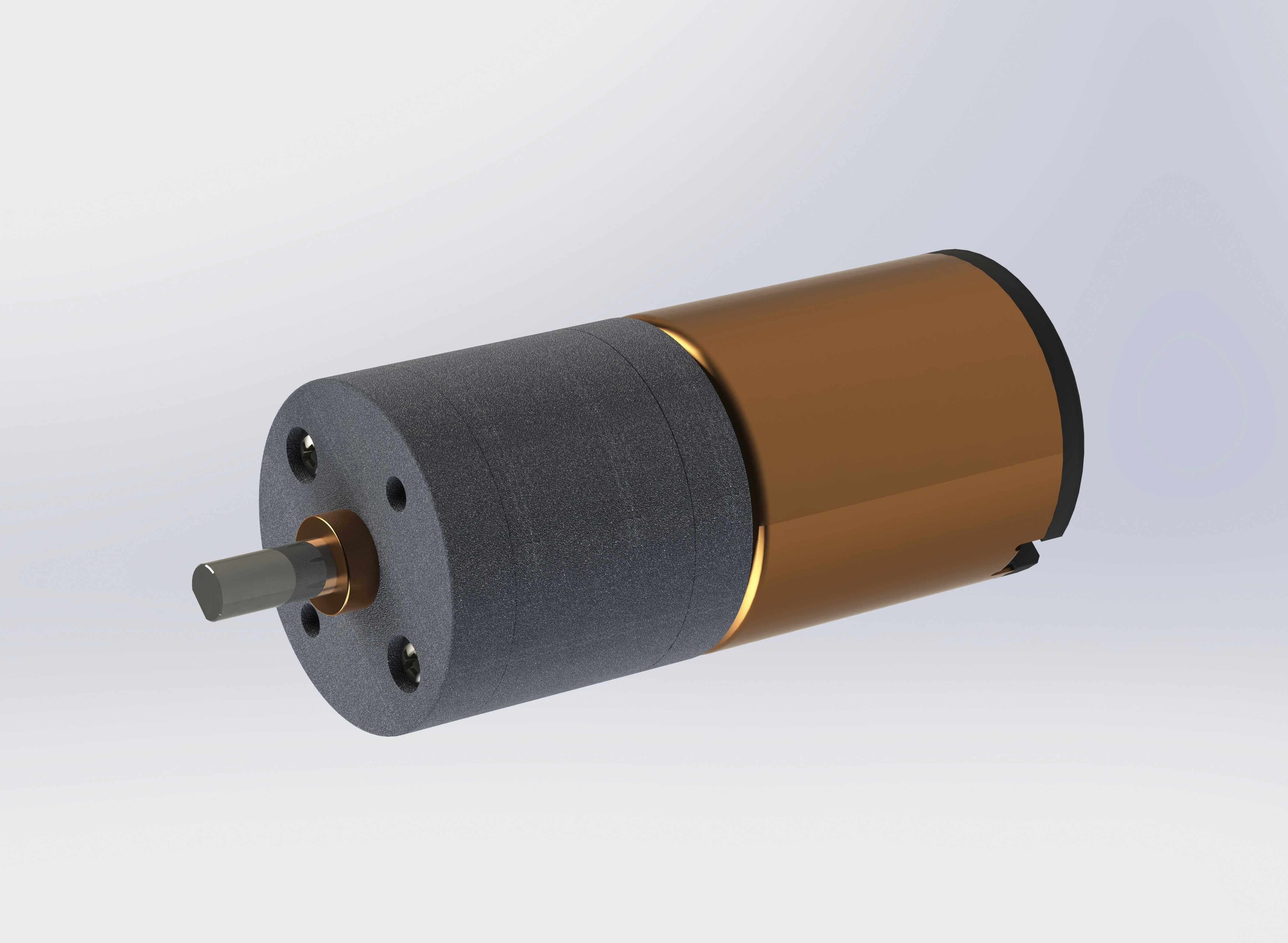

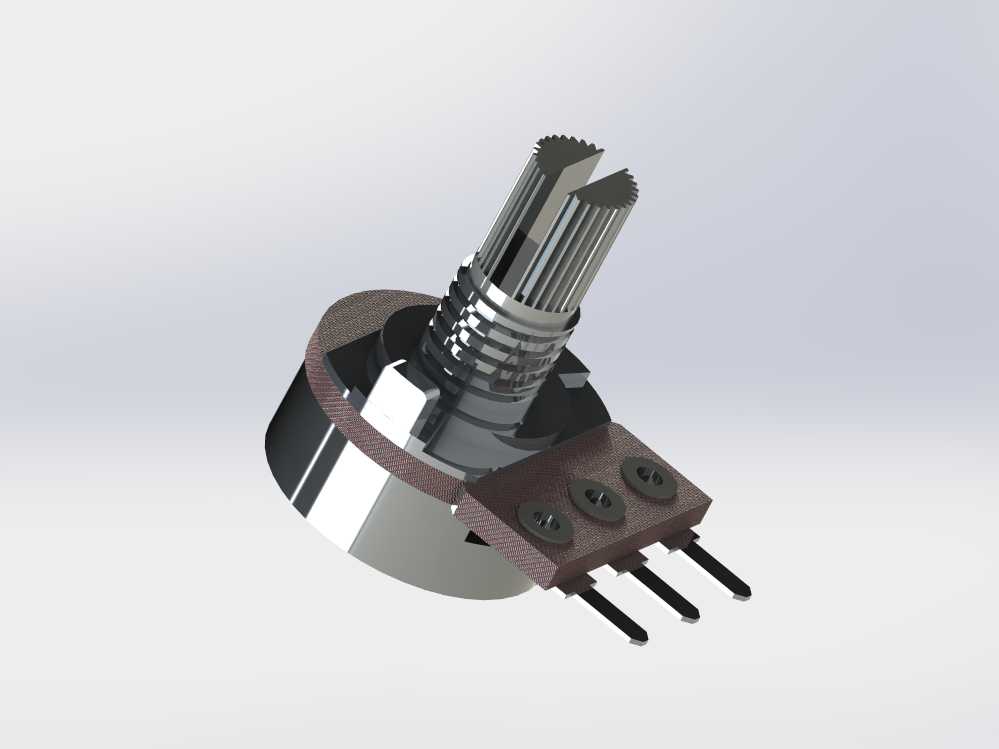

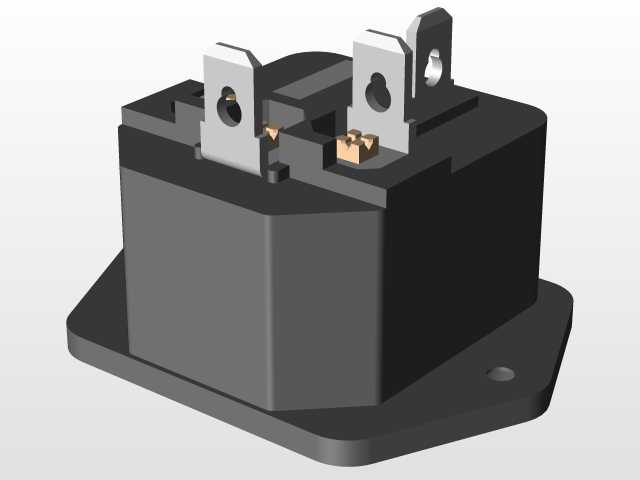

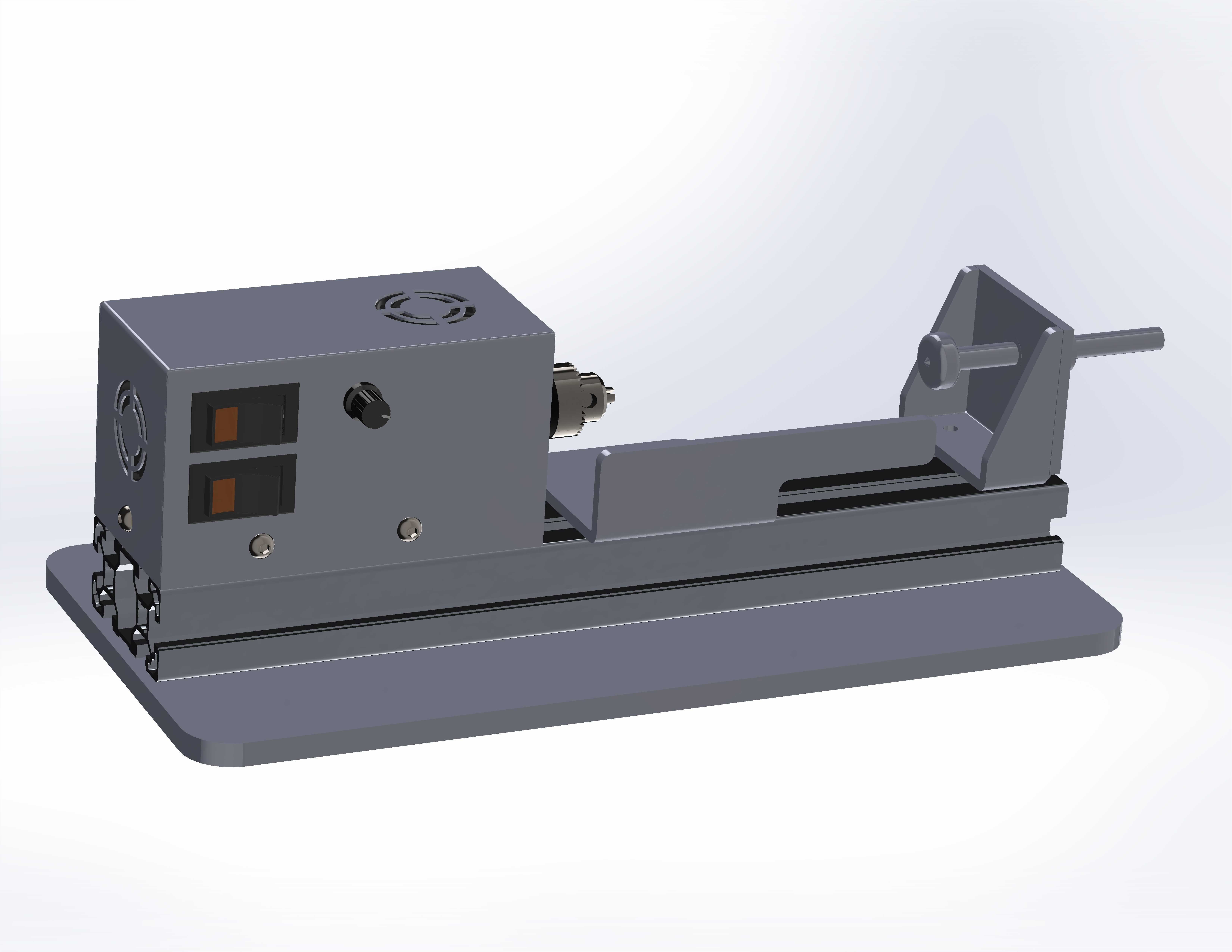

这款桌面式小型木工车床，主要面向个人手工创作、模型制作、小型木艺工坊的小件木材加工场景，可完成圆柱木料车削、佛珠成型、细木柄加工、小型木艺摆件修型等作业，适配直径100mm以内、长度300mm以内的短木料加工需求，整体占地尺寸仅为400mm*150mm*140mm，可直接放置于普通工作台面使用，无需额外做地基固定，安装边界仅需预留前后各100mm的操作空间即可满足上下料、调节尾座的操作需求。从结构设计逻辑来看，整机采用一体式铸铁底座作为承载基体，有效抵消车削作业时的振动，保证加工过程中主轴回转精度稳定；主轴单元集成双轴承支撑结构，搭配直流调速驱动模块，可根据不同木料硬度调整0-3000rpm区间的回转转速，前端夹头采用通用型三爪自定心结构，可快速装夹不同直径的方料、圆料，无需额外制作专用夹具。尾座部分采用滑动导轨式安装结构，可沿床身导轨水平滑动调整顶尖与主轴的间距，适配不同长度的木料装夹，锁紧机构采用侧面旋钮式快锁设计，调整到位后仅需旋紧旋钮即可固定尾座位置，顶尖采用回转式活顶尖结构，减少木料回转时的摩擦阻力，避免木料尾端因摩擦过热焦黑。床身导轨采用平导轨结构，刀架未设置复杂的自动走刀机构，采用手持车刀依托导轨靠板作业的形式，既压缩了设备整体体积，也适配小型木艺加工灵活修型的操作需求，靠板可沿导轨滑动，为手持刀具提供稳定的支撑基准，避免走刀时出现手抖导致的型面偏差。设备左侧的控制单元集成电源开关、调速旋钮、转速显示模块，所有操控元件集中布置在操作者正面可视区域，作业时无需侧身即可完成转速调整、设备启停操作，壳体上预留的散热孔可保证驱动模块长时间作业时的热量散出，避免过热停机。整机结构做了边角钝化处理，所有外露棱边均做R3圆角处理，避免操作时剐蹭受伤，电源线从底座后侧引出，不会干涉正面上下料操作，整体重量控制在8kg左右，单人即可完成搬运移位，适合非固定工位的小型加工作业场景使用。
