105mm数控车床用颈环夹紧固定模架

项目分类:3D模型 发布时间:2021-09-07 ID:263886
  • 105mm数控车床用颈环夹紧固定模架
  • 105mm数控车床用颈环夹紧固定模架
  • 105mm数控车床用颈环夹紧固定模架
  • 105mm数控车床用颈环夹紧固定模架

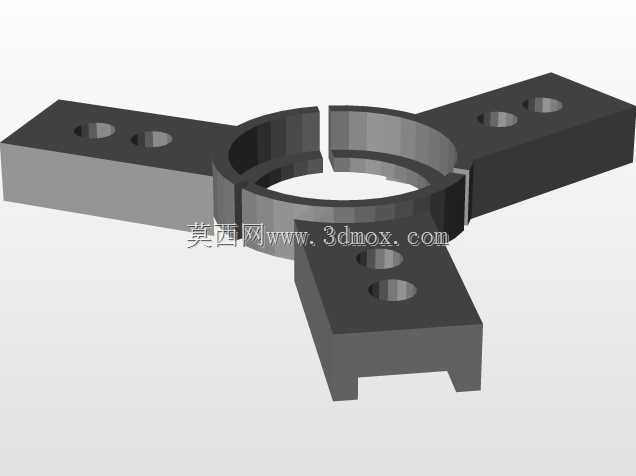

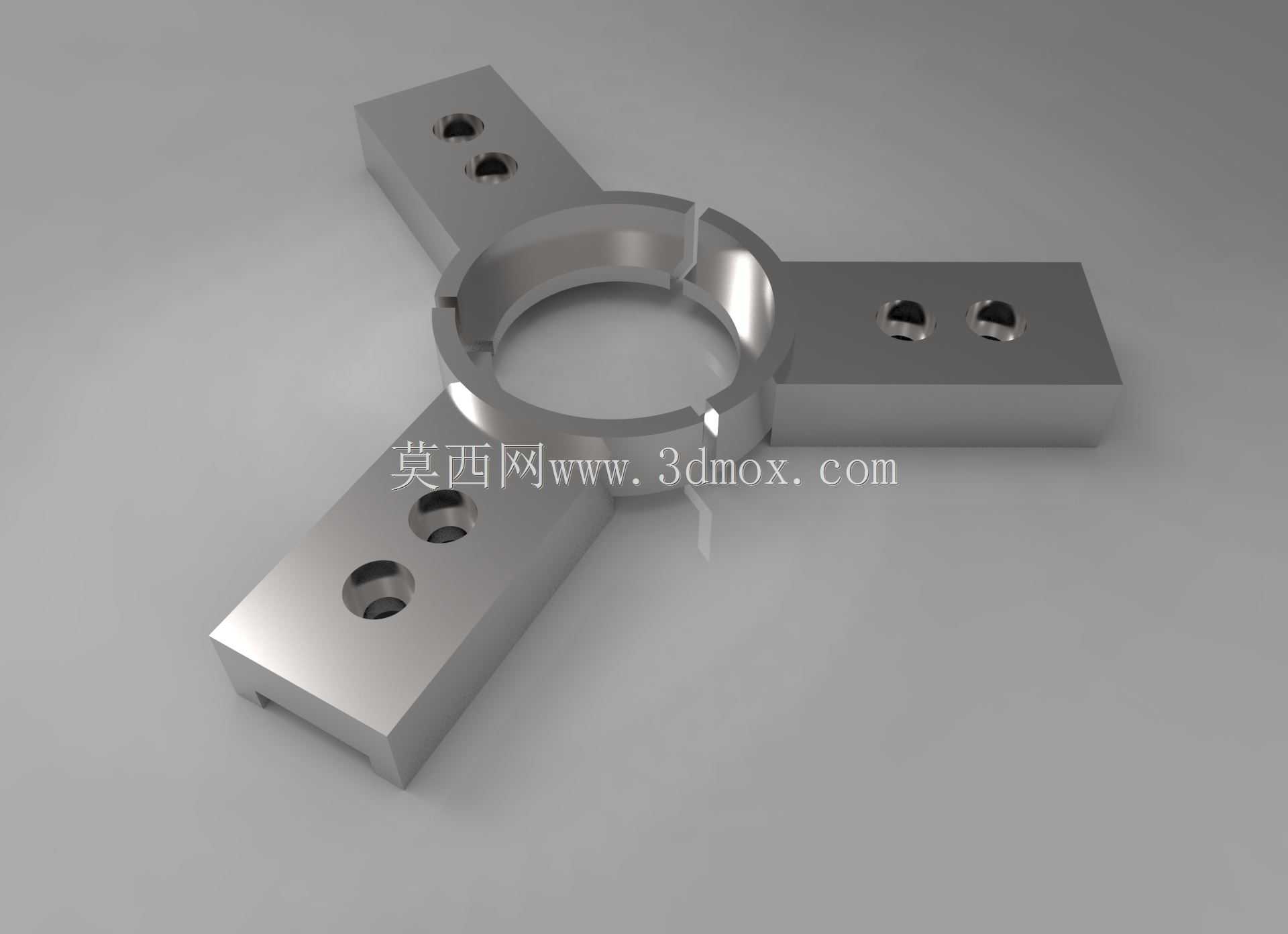

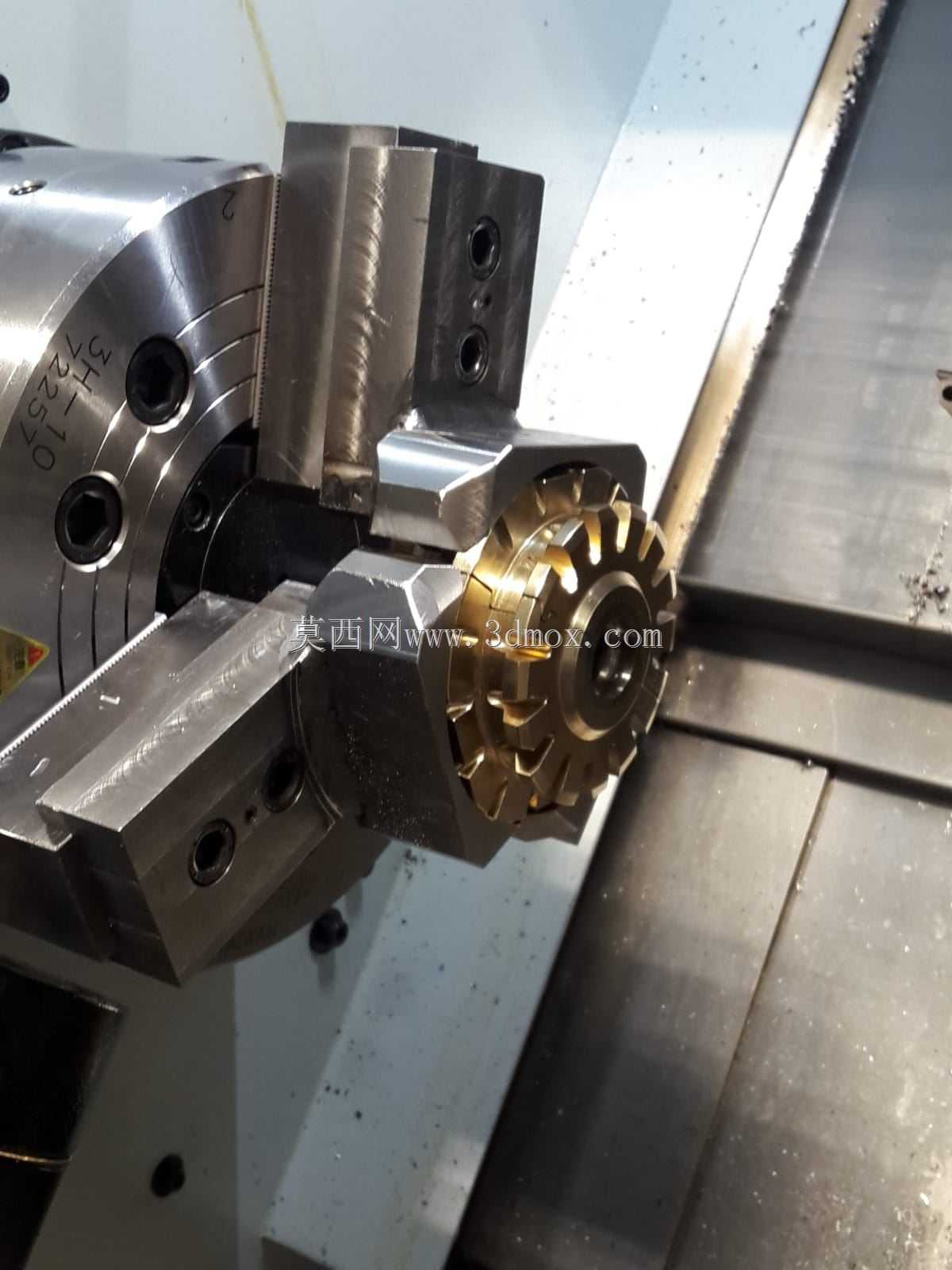

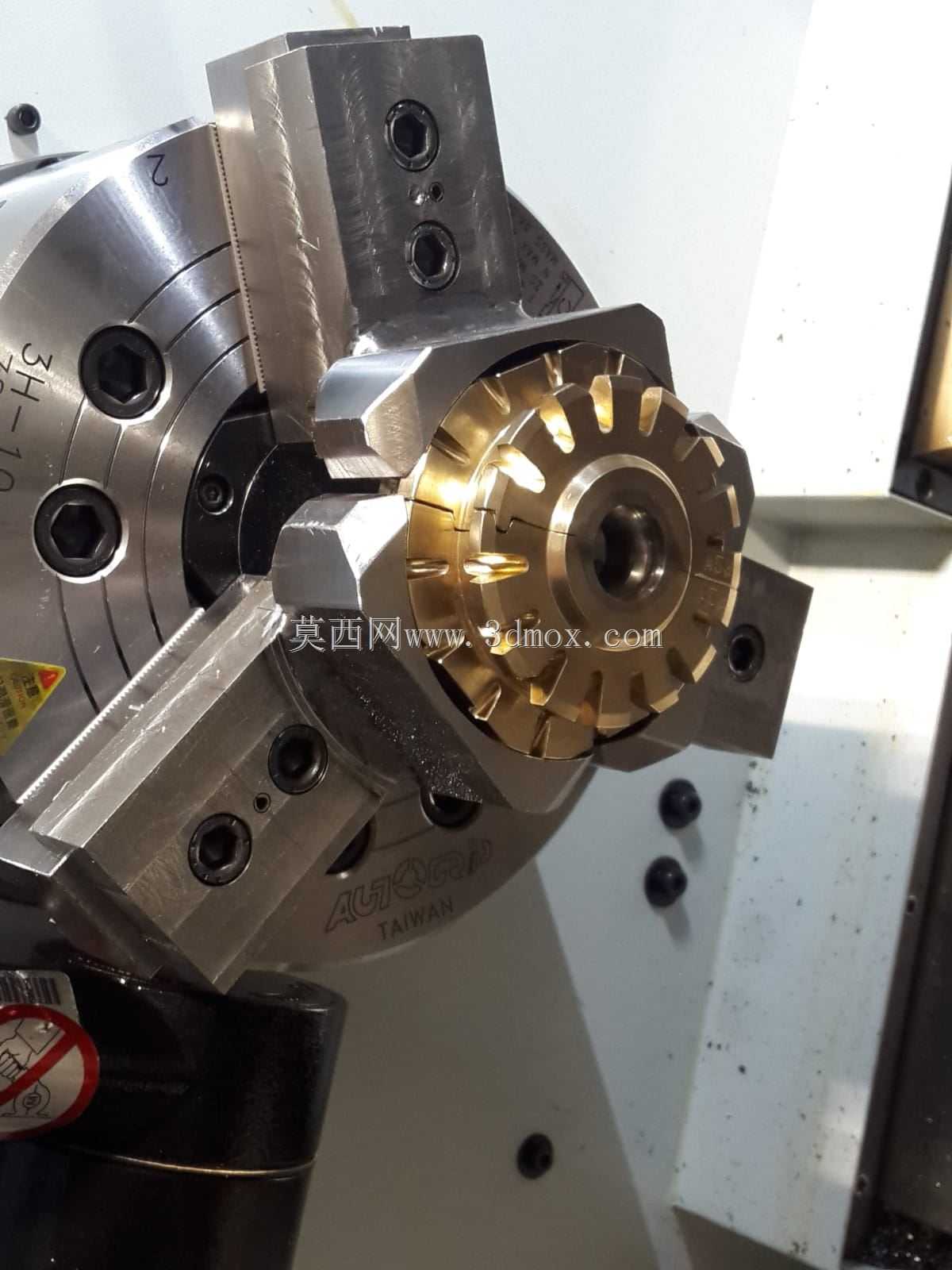

在玻璃容器模具的维修加工场景中,数控车床作业时常会遇到分体式颈环零件的装夹难题,这类颈环分为公模、母模两个对合部件,自身环形薄壁结构刚性不足,直接用卡盘装夹极易产生装夹变形,导致车削后颈环的配合面圆度、同轴度超差,无法满足玻璃模具的成型精度要求,这款十字形夹紧模架就是针对该类加工痛点开发的专用装夹构件。从结构设计逻辑来看,模架采用中心定位环加三向伸出安装臂的布局,中心环的内孔直径匹配105mm规格颈环的外圆尺寸,环体上开设的缺口结构刚好对应分体颈环的合模缝位置,装夹时可以先将对合好的颈环嵌入中心定位环内,依靠环体内壁完成颈环的径向定位,避免装夹时颈环出现错位偏移。三个伸出的安装臂上均加工有同轴度一致的安装通孔,孔位间距匹配数控车床工作台的T型槽安装间距,安装时可以通过螺栓穿过安装孔将模架整体固定在车床工作台上,不需要额外制作过渡连接板,安装边界可以适配多数中小型数控车床的工作台装夹范围,不会和车床的刀架运动轨迹产生干涉。每个安装臂的端面都做了铣平处理,和工作台贴合时的平面度控制在0.02mm以内,保证模架安装后中心环的轴线和车床主轴轴线保持重合,减少装夹带来的同轴度误差。实际加工使用时,颈环嵌入中心定位环后,不需要额外施加过大的夹紧力,依靠中心环的定位约束就能抵消车削过程中产生的切削径向力,避免薄壁颈环因为夹紧力过大产生的弹性变形,车削完成后颈环的圆度误差可以控制在0.01mm以内,完全满足玻璃容器模具的配合精度要求。模架的三个安装臂采用等厚的矩形截面结构,臂体厚度经过受力校核,在承受最大切削力时不会产生挠曲变形,长期重复使用也不会出现定位精度衰减的问题,中心定位环的内壁做了淬火处理,表面硬度达到HRC45-50,频繁拆装颈环也不会出现内壁磨损导致的定位间隙变大问题。和通用卡盘装夹相比,这款专用模架的装夹步骤更简单,不需要反复找正颈环的同轴度,单次装夹的找正时间可以缩短80%以上,尤其适合小批量多批次的颈环维修加工场景,能有效提升数控车床的加工效率,降低装夹找正的辅助工时。模架的整体结构没有多余的复杂曲面,所有加工面都是平面和圆柱面,常规的铣削、钻削、磨削工序就能完成加工,制造成本较低,车间可以根据自身加工的颈环尺寸系列,调整中心环的内孔直径和安装臂的孔位尺寸,快速适配不同规格的颈环装夹需求。
