小型卧式木工车削加工设备结构

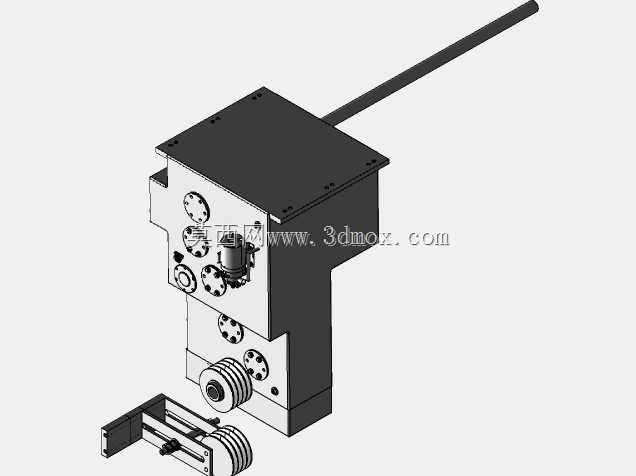

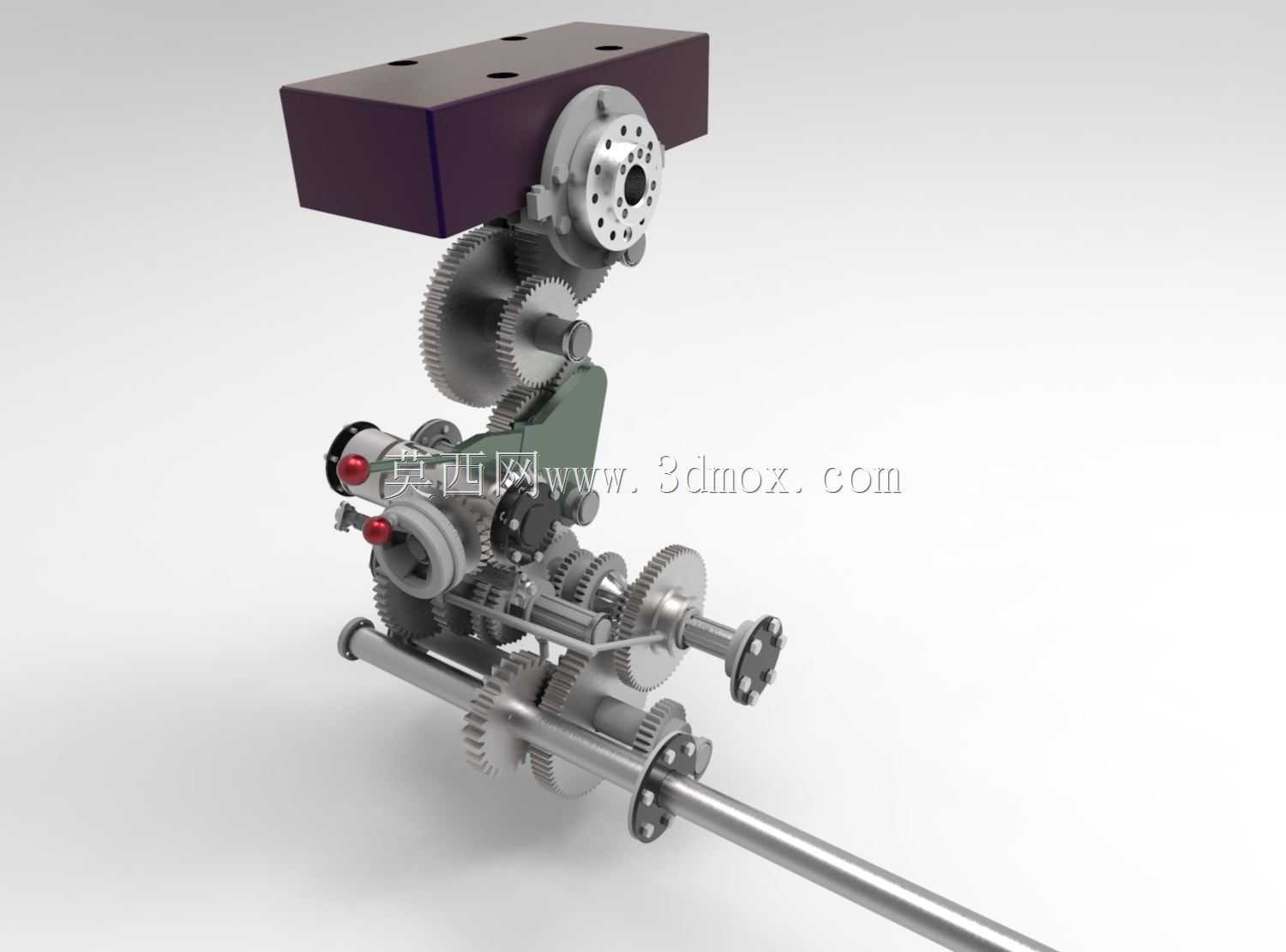

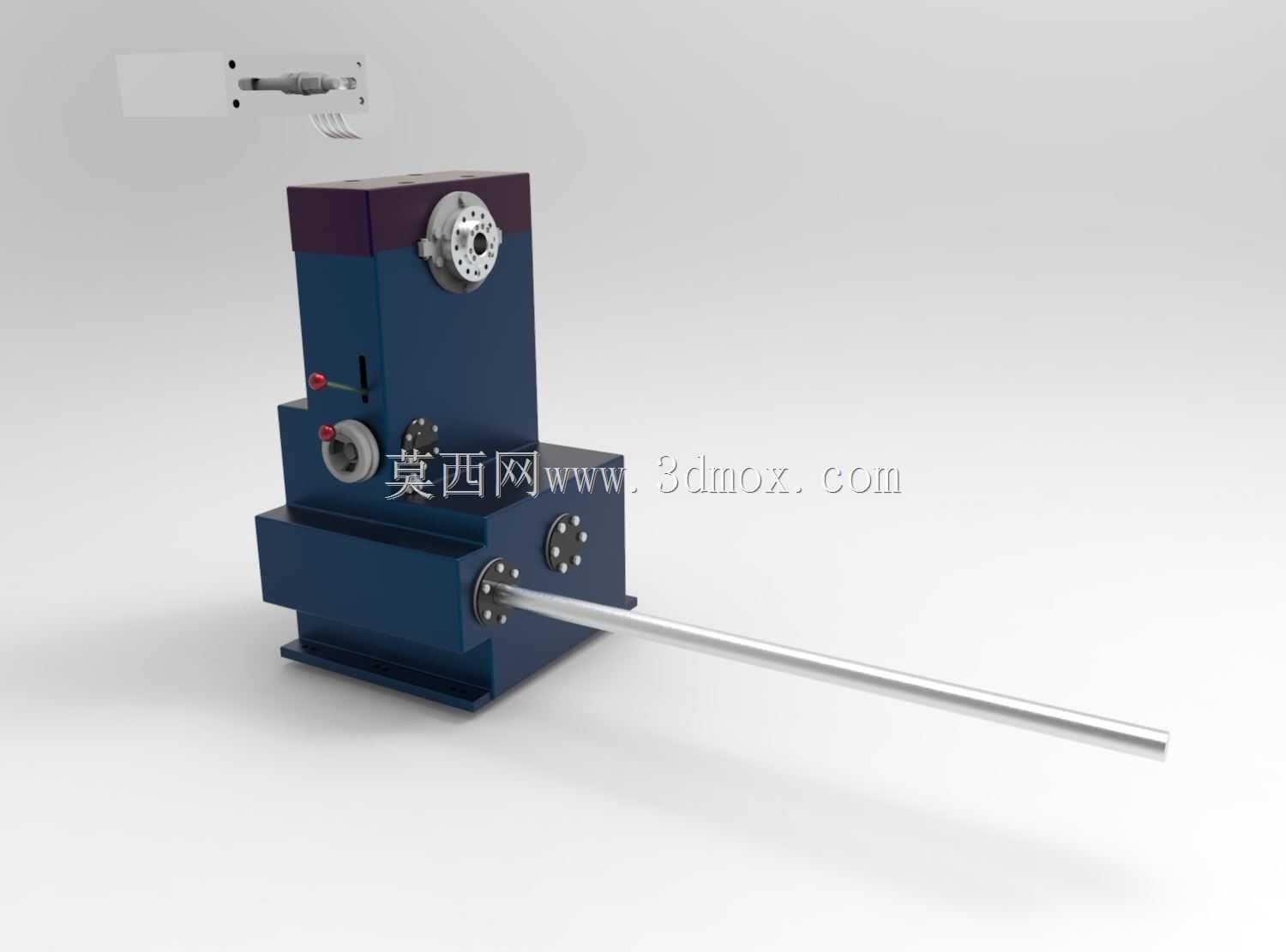

该模型呈现的是一台面向小型回转件加工的卧式车床结构，整体采用床身、主轴箱、进给通道分层布置的方式，适合在教学实训、小件试制、木工修配以及维修类工位中承担轴类、盘类和简易回转轮廓的切削任务。与大型通用车床相比，其结构更强调占地边界和操作可达性，床身下部为厚重箱体，既容纳传动与支撑构件，也通过较低重心保证车削时的稳定性；上部立置主轴单元，前端法兰用于安装卡盘或花盘，侧面布置手轮、手柄和锁紧件，便于操作者在装夹、变速和锁紧过程中快速完成动作。长条形杆件从床身侧部伸出，对应进给、丝杠或推杆类运动通道，其外伸长度需要在设备布置时预留维护与安全距离，避免与工位围栏、料架或人员通道发生干涉。从设计思路看，模型没有追求复杂外观包覆，而是把功能面、安装面和操作面直接暴露出来，这对结构评审很有价值：主轴中心高决定可加工工件的最大回转半径，床身有效行程决定细长件的支撑与进给范围，箱体底部的安装平面则决定设备与基础平台连接时的找平方式。实际选型时，不能只看外形是否紧凑，还要核对主轴端面到尾座或支撑位的距离、手轮操作空间、门板或检修盖开启范围，以及排屑和清洁方向。若用于木材或软质材料车削，床身附近应预留吸尘接口和防护边界；若用于金属轻切削，则需关注主轴刚性、锁紧可靠性和刀具安装空间。该结构把主轴驱动部分集中在竖向箱体中，能够缩短传动链，同时让下部箱体承担阻尼和储放功能；外露的操作件位置符合站姿加工习惯，减少侧身和跨位操作。模型对连接法兰、手轮、旋钮和底座轮廓均有明确表达，可用于工位布局校核、操作人机分析、安全防护设计以及教学演示。在安装边界上，设备后方应留出散热与检修空间，前方留出取放工件和清理切屑的区域，侧向伸出杆件方向尤其不能布置固定障碍。整体结构体现了小型车床在功能集中、刚性维持和占地控制之间的平衡，也为后续细化传动系统、增加防护罩或改造专用夹具提供了清晰的三维基础。
