全向移动麦克纳姆轮结构设计

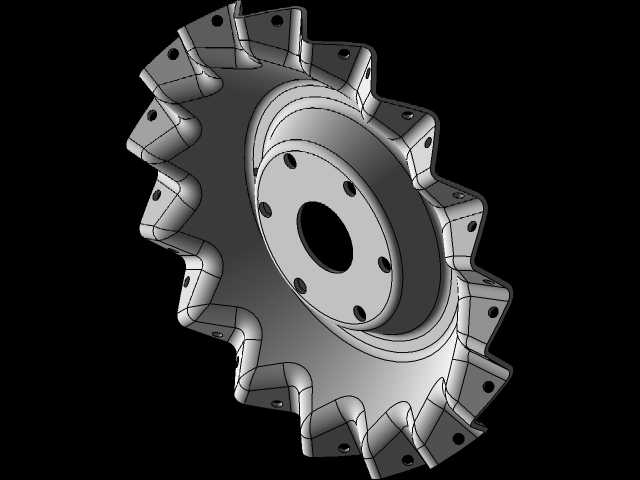

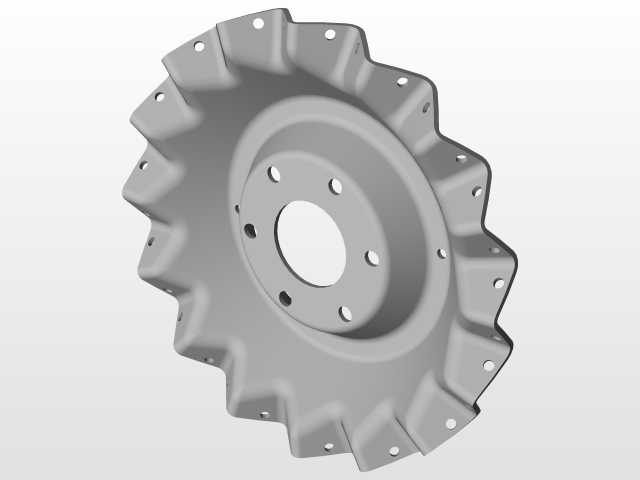

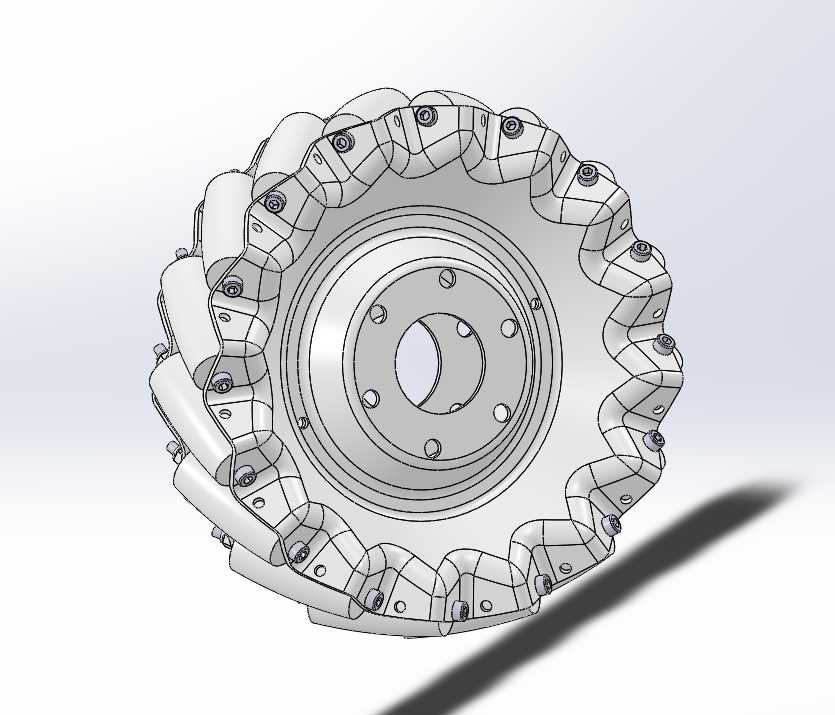

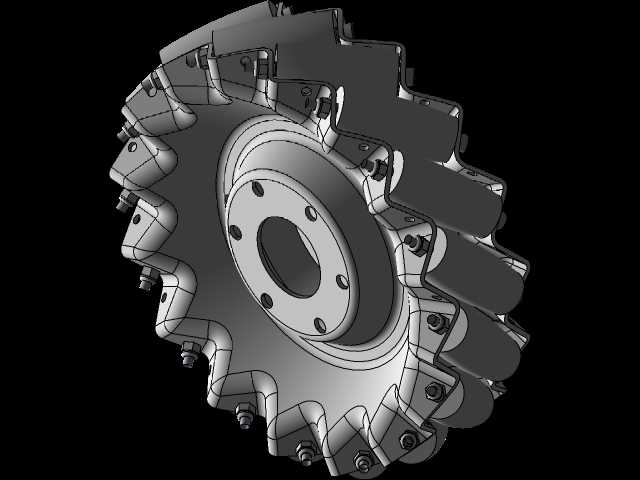

这款麦克纳姆轮的结构设计，核心围绕全向移动场景的行走需求展开，区别于传统脚轮仅能沿固定转向行进的特性，其通过轮缘周向排布的独立辊子结构，可实现车体横向平移、原地自旋、斜向行进等多自由度运动，无需额外设置转向机构即可完成狭小空间内的精准位姿调整，目前广泛应用于AGV搬运小车、智能仓储转运设备、窄通道作业巡检机器人、赛事用全向移动机器人平台等场景。从结构设计逻辑来看，轮体采用分体式装配架构，中心轮毂设置多组均布安装孔，可适配不同规格的驱动输出轴连接，安装孔位的节圆尺寸经过匹配校核，既保证与驱动法兰的同轴度要求，也预留了足够的螺栓锁紧操作空间，避免装配时工具与轮体结构发生干涉。周向排布的辊子采用特定偏置角度安装，辊子自身的回转轴线与主轮轴线呈固定夹角，当主轮旋转时，每个辊子接触地面产生的摩擦力可分解为纵向与横向两个方向的分力，通过调整不同位置麦克纳姆轮的转速与转向，即可合成任意方向的整机行走合力，实现无转弯半径的全向移动效果。辊子与轮毂之间采用小规格紧固件连接，每个辊子的安装座都设置了定位止口，保证装配后所有辊子的外轮廓处于同一圆柱面上，避免行走过程中出现轮体跳动、受力不均的问题；轮毂主体采用环形减重结构设计，在保证轮体整体结构强度、满足额定负载下抗形变要求的前提下，尽可能降低轮体自身转动惯量，减少驱动电机的启动负载，提升行走响应速度。在安装边界设计上，轮体的轴向宽度经过优化，既保证辊子与地面有足够的接触面积，降低接地比压避免损伤车间环氧地坪，也控制了轮体整体占用的安装空间，适配紧凑布局的移动底盘设计；轮体的中心通孔尺寸适配常用的驱动轴径，安装端面的平面度公差经过严格控制，保证装配后轮体端面跳动量在允许范围内，减少高速行走时的振动问题。实际选型应用时，可根据底盘的额定负载、行走速度要求匹配对应数量的该款轮组，通常采用四轮布局即可实现稳定的全向移动效果，装配时需注意各轮的辊子偏置方向符合受力合成要求，避免出现行走方向偏移、动力内耗的问题。
