家用嵌入式混凝土燃木壁炉结构设计

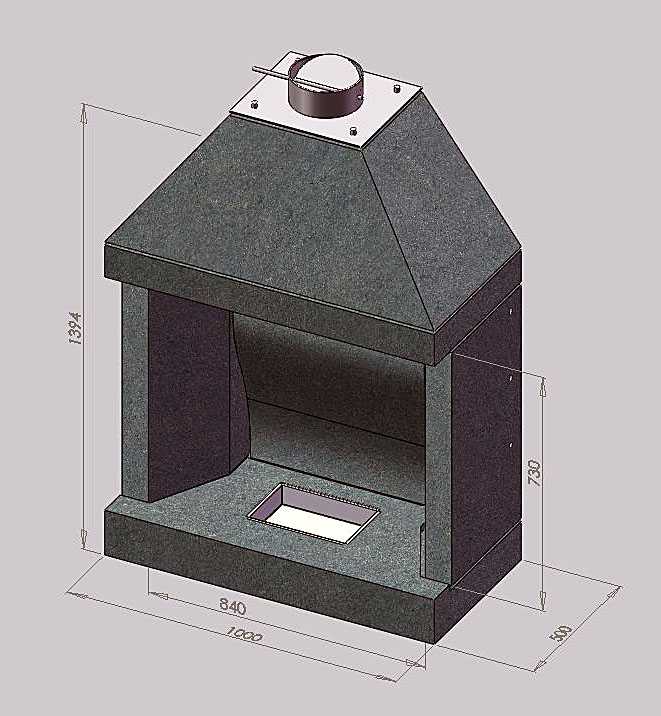

这款混凝土壁炉主要面向独栋住宅、民宿、乡村自建房的室内采暖场景，也可适配挑高空间的商业休闲区域做装饰兼实用采暖装置，区别于传统金属壁炉，混凝土材质本身具备优异的蓄热性能，在明火熄灭后仍能缓慢向外释放热量，延长室内采暖时长，降低燃料消耗。从结构设计来看，整体采用上窄下宽的棱台形烟腔设计，顶部预留圆形烟管接口，可直接对接标准直径的排烟管道，烟腔的收缩角度经过测算，能够形成足够的拔风力，保证燃烧过程中烟气不会倒灌进室内，同时让进入炉腔的空气形成合理的对流路径，让木柴燃烧更充分，减少不完全燃烧产生的烟尘堆积。炉腔内部做了弧形导烟侧墙，能够引导烟气顺着侧壁向上进入烟腔，避免火焰直接直冲烟管接口，降低烟管局部过热的风险，炉腔底部预留了矩形清灰口，日常使用中产生的燃尽灰分可以通过这个开口清理，不需要探入炉腔内部操作，降低日常维护的难度。外形尺寸方面，整体底部安装基准面的长度为1200mm，宽度为500mm，炉体正面开口宽度为840mm，整体总高度为1394mm，炉腔内部净高度为730mm，安装时需要在墙体预留对应尺寸的嵌入槽，背部和侧部需要预留不小于50mm的隔热间隙，填充防火隔热材料，避免混凝土壳体的余热传导至墙体引发安全隐患。顶部的烟管接口居中布置，安装时需要保证烟管垂直向上穿出屋面，水平段长度不超过烟管总长度的十分之一，保证排烟顺畅。炉体的外层混凝土壳体采用一体化浇筑结构，边角做了小圆弧过渡，避免运输和安装过程中边角磕碰破损，顶部的金属固定盖板通过四颗螺栓与混凝土壳体预埋的螺母连接，既可以固定烟管接口，也能在后期维护时拆开检查烟腔内部的积灰情况。炉腔内部的耐火层与外层混凝土壳体之间预留了微小的空气隔热层，能够降低外层壳体的表面温度，避免人员误触造成烫伤，同时减少热量向非采暖方向的无效散失，让更多热量通过正面开口辐射到室内活动区域。在实际选型安装时，需要根据室内采暖面积匹配对应尺寸，这款结构的采暖覆盖范围大概在60-80平的空间，安装地面需要做承重加固，因为混凝土材质整体自重较大，普通架空楼板需要核算承重载荷后再进行安装，烟管穿出屋面的位置需要做防水密封处理，避免雨天漏水。
