Arduino开发板嵌入式安装基座结构设计

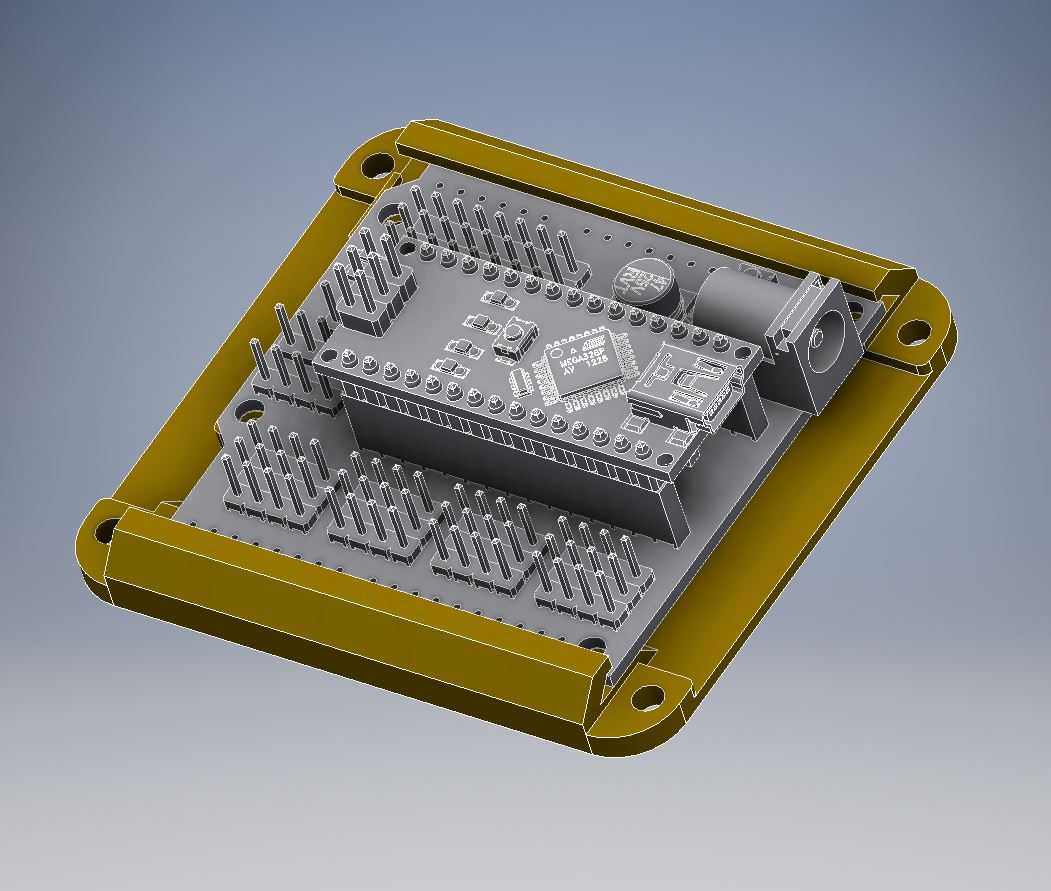

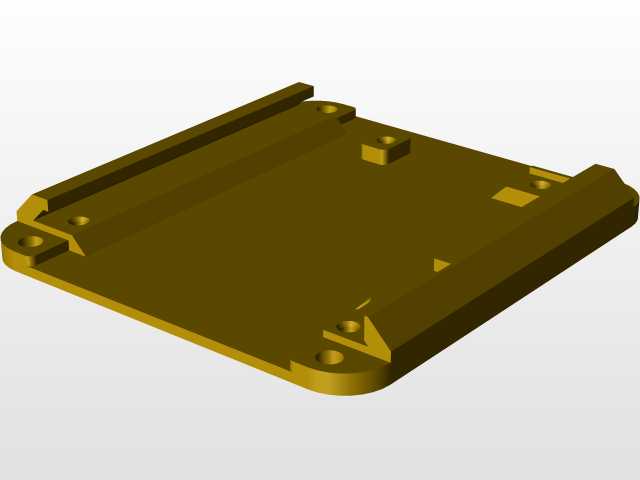

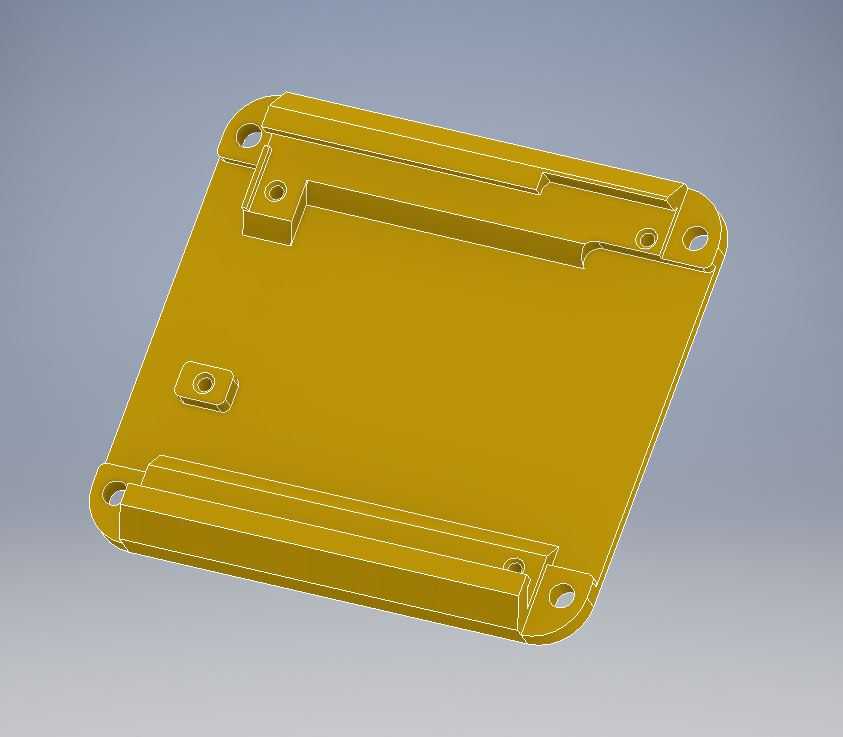

这款嵌入式安装基座主要面向小型工控终端、教学实验装置、定制化传感采集节点的板卡固定场景，解决开源Arduino核心板在非桌面环境下的安装固定、引脚防护与布局规整问题。日常在做小型设备的电控部分改造时，经常遇到核心板直接用铜柱固定外露、引脚易被拉扯变形、周边拓展模块接线杂乱的问题，这款基座的设计刚好针对这类痛点做了针对性的结构优化。整体采用围框式承载结构，外围的硬质安装边框做了4处带沉台的安装孔，适配M3规格的固定螺丝，安装孔位的孔距做了标准化设计，既可以直接固定在通用铝型材电控箱的安装梁上，也可以适配小型桌面实验台的安装面板，沉台设计可以让螺丝安装后端面不突出边框表面，避免后续接线时刮擦导线绝缘层。基座的承载平面做了与核心板定位孔对应的凸台定位柱，核心板放置后可以直接卡入定位柱，不需要额外调整对位，安装时直接按压到位即可，周边的排针区域预留了足够的插接线空间，不会因为边框遮挡导致杜邦线插拔困难。设计时特意将核心板的USB接口、电源接口位置对应边框做了开口避让，外接供电、程序烧录时不需要拆下核心板，直接在基座安装状态下就可以完成接线操作。边框的高度略高于核心板上最高的元件高度，当多台设备堆叠放置或者有外物意外触碰时，边框可以先承受冲击力，避免核心板上的晶振、电容这类贴片元件被磕碰脱落。承载平面上还预留了拓展模块的安装位，可以根据实际使用需求叠加焊接传感模块、通讯模块的固定座，不需要额外打孔改造基座。基座的边角做了R角过渡处理，没有尖锐的铣边毛刺，在教学场景下使用时可以避免划伤操作人员，整体壁厚做了均匀化处理，不管是采用3D打印加工还是注塑开模量产，都不会出现壁厚不均导致的变形问题。排针对应的区域没有做遮挡结构，方便使用者根据项目需求焊接不同长度的排针，也方便后期排查引脚接线故障时直观观察焊点状态。安装基座的底部做了浅槽的走线空间，核心板下方如果需要飞线或者粘贴绝缘胶带，不会因为基座平面完全贴合导致核心板被顶起，也能避免核心板背面的焊点直接接触金属安装面造成短路问题。
