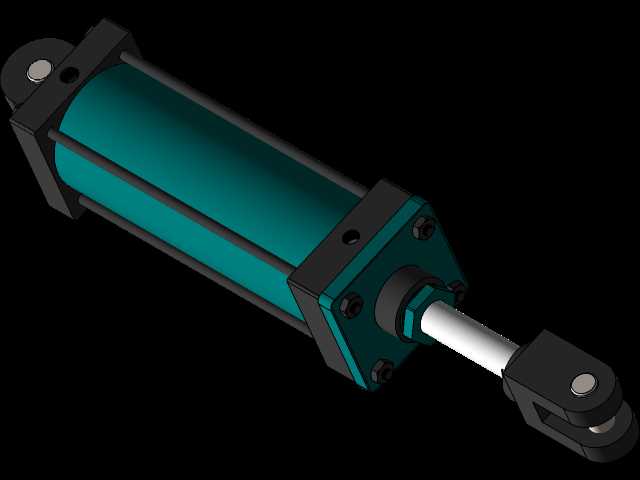

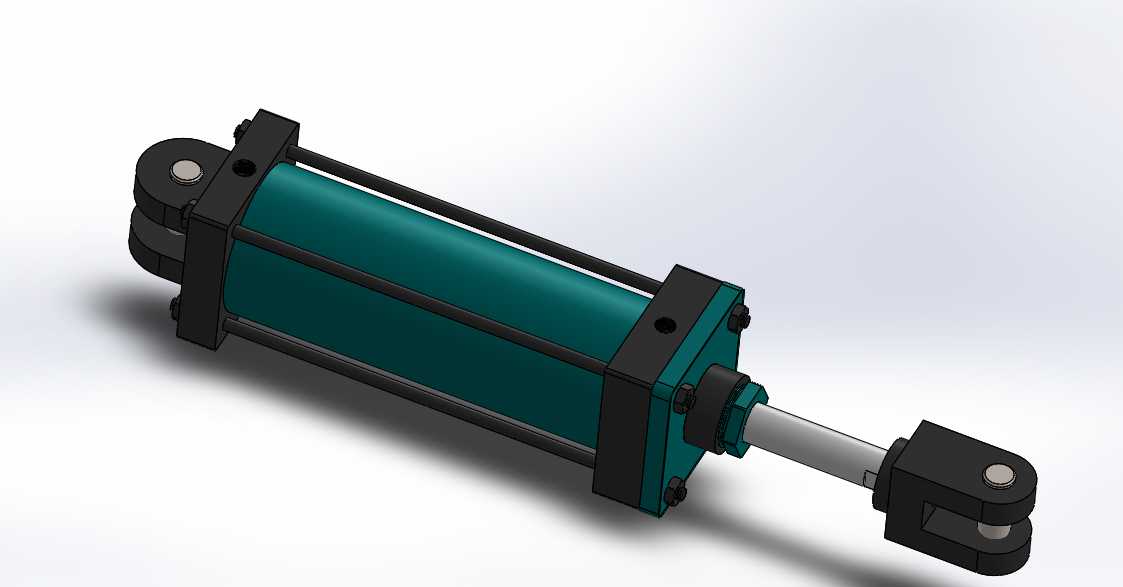

拉杆式双作用液压油缸结构设计

在各类工业液压传动系统中，这类拉杆式双作用液压油缸是应用范围极广的直线执行元件，从常规的机床工装夹紧回路、自动化生产线的工件推料工位，到工程机械的作业机构驱动、冶金设备的辊缝调节单元，都能见到同结构油缸的应用身影，它的核心作用是将液压系统的压力能转换为往复直线运动的机械能，无需额外配置减速转换机构，传动效率高，运行过程平稳可靠。这款油缸采用经典的四拉杆锁紧结构，缸筒两端的端盖通过四根对称布置的高强度拉杆拉紧固定，相比法兰式焊接缸筒的结构，拉杆式结构的拆装维护难度更低，端盖与缸筒的同轴度可以通过拉杆的预紧力均匀调整，密封件更换时无需破坏缸筒结构，日常运维成本更低。缸筒选用高精度冷拔无缝管材加工，内壁粗糙度控制在适合密封件长期工作的区间，降低活塞往复运动时的密封磨损速率，延长整套密封组件的使用寿命。活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免油缸在频繁换向、带冲击负载的工况下出现连接松脱的问题，活塞杆表面做了硬化处理加镀覆防护，既提升了表面耐磨性能，也能适应常规工业环境下的防锈需求。油缸的伸出端配置了铰接式耳环安装座，安装时可以通过配套的销轴与负载端的铰接座连接，能够补偿一定范围内的安装角度偏差，避免活塞杆承受额外的径向偏载，减少活塞杆弯曲、密封偏磨的故障概率。从安装边界来看，这类油缸的安装尺寸遵循通用液压元件的尺寸规范，缸筒外径、拉杆间距、耳环销轴孔径、活塞杆伸出行程都匹配常规液压系统的选型参数，设计选型时只需要核对系统工作压力、负载推力、安装距、行程参数即可直接适配，不需要额外做定制化的安装接口修改。油缸的进出油口布置在缸筒两端的端盖上，油口通径匹配常规的液压管路接头规格，连接管路时不需要额外做转接处理。在结构设计过程中，活塞上配置了双向密封件加导向支撑环，既保证活塞两腔的压力隔离，也能为活塞提供足够的径向支撑，避免活塞直接与缸筒内壁发生金属摩擦；活塞杆端配置了防尘圈、轴用密封圈、缓冲密封圈的组合密封结构，既可以防止外界的粉尘、切削杂质进入油缸内部，也能保证杆腔的压力密封，油缸行程末端设置了内置缓冲结构，当活塞运行到接近端盖位置时，缓冲套会封闭主回油通道，通过节流间隙缓慢排油，降低活塞对端盖的冲击，减少换向时的液压冲击与机械碰撞噪音，提升油缸在高频换向工况下的运行稳定性。
