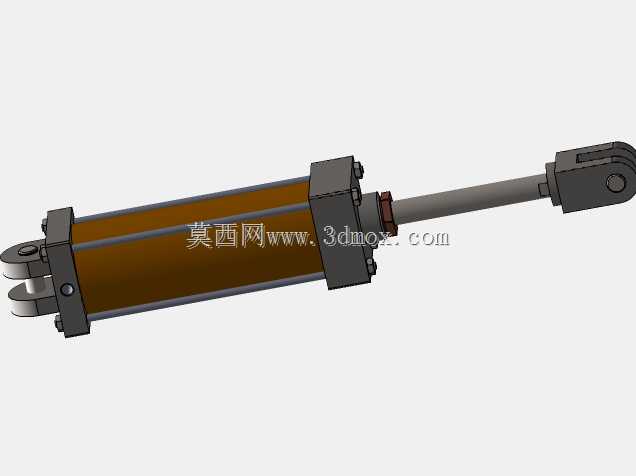

带铰接头拉杆式单杆液压缸结构设计

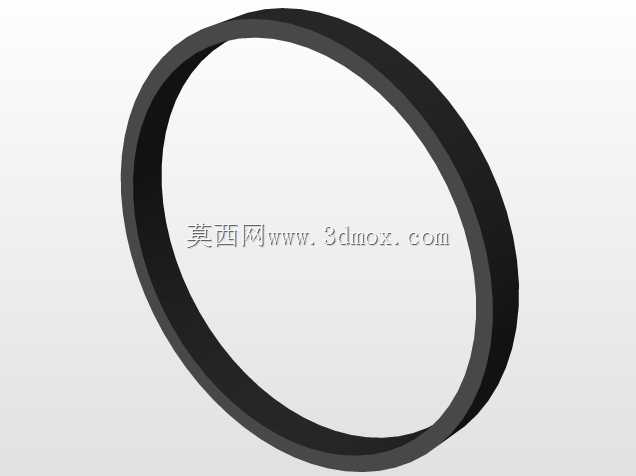

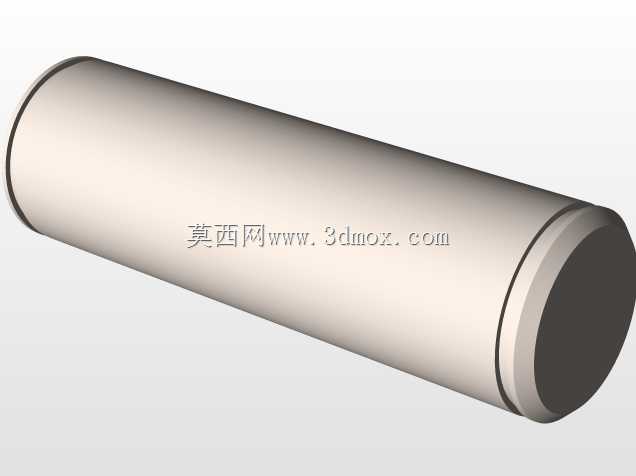

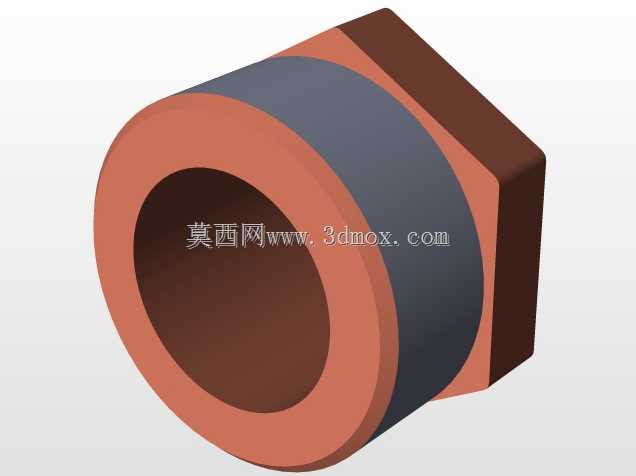

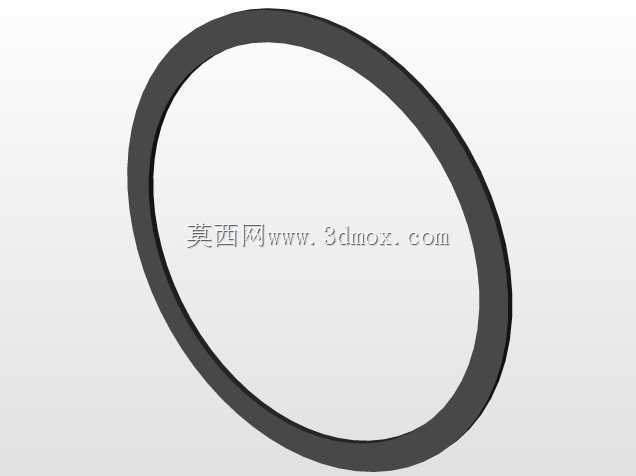

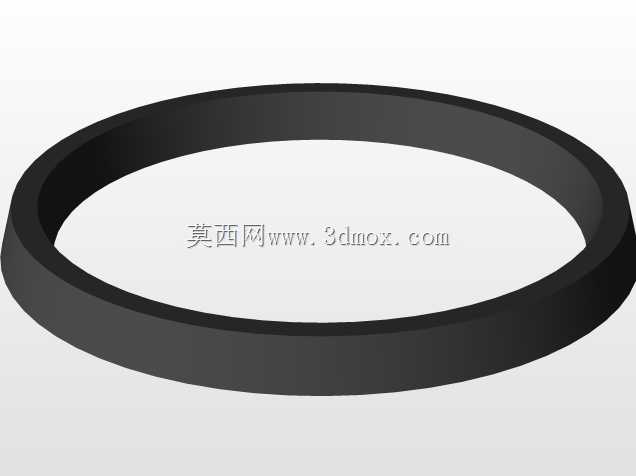

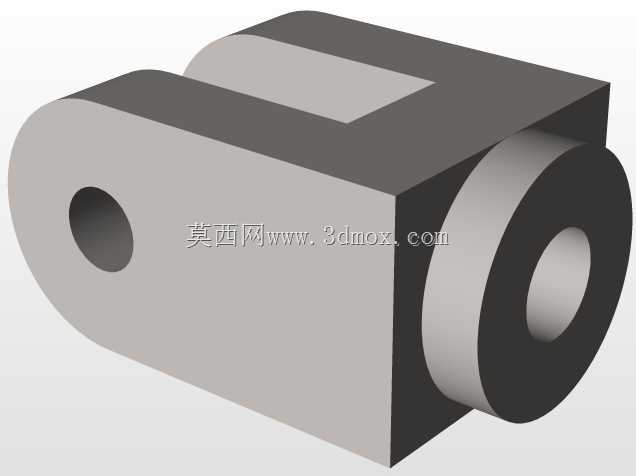

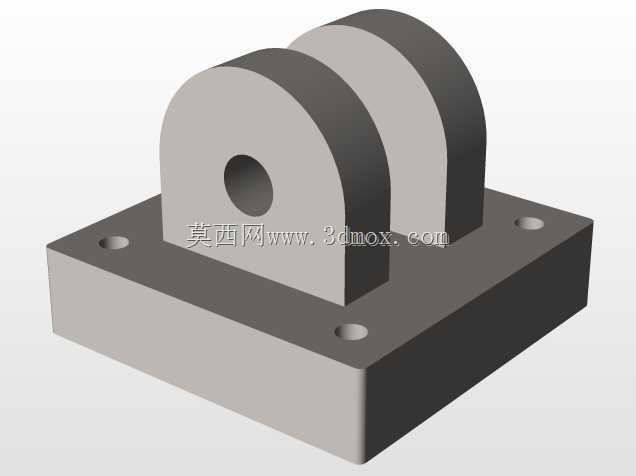

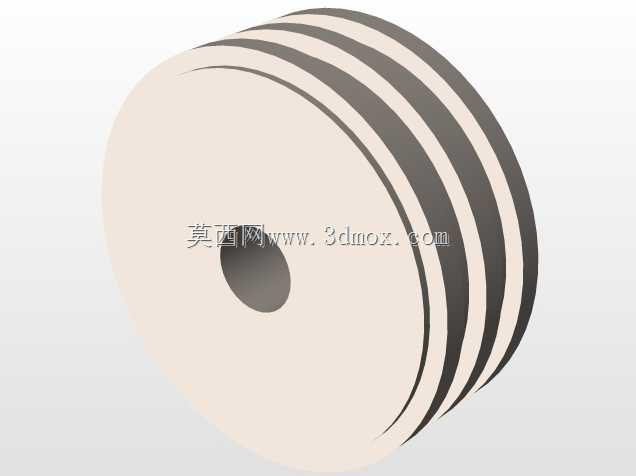

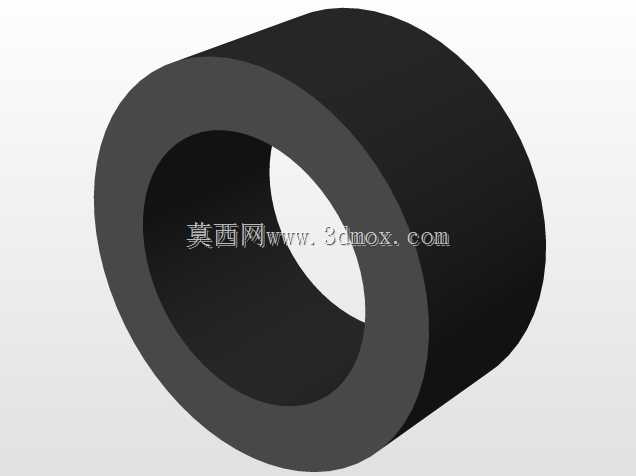

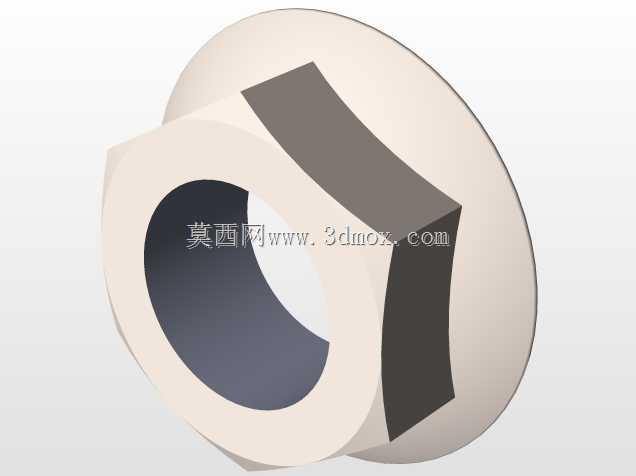

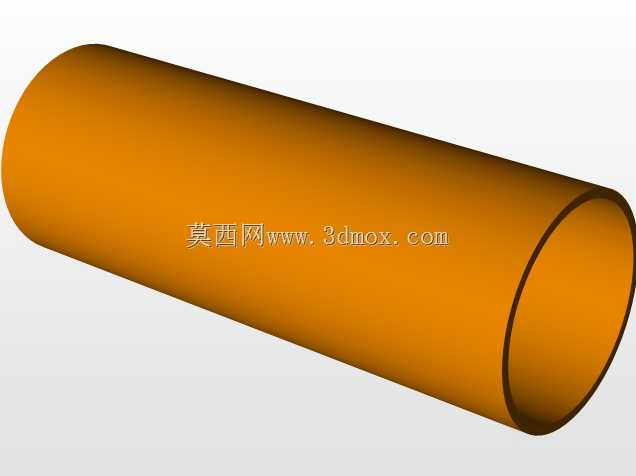

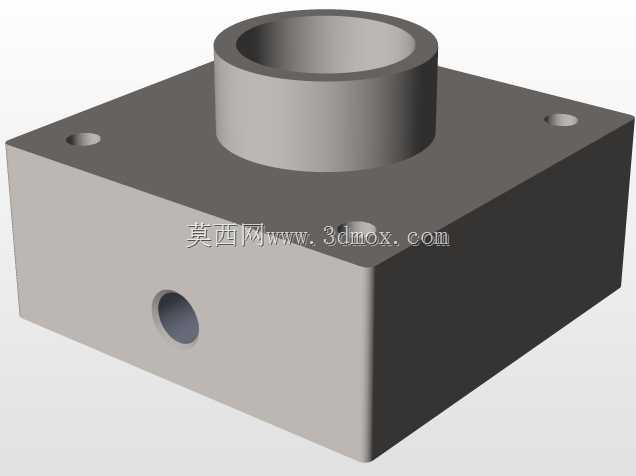

在各类液压传动系统中，这类拉杆式单杆液压缸是应用范围极广的直线执行元件，从常规的机床工装夹紧、自动化生产线的工位推料，到工程机械的作业机构驱动、重型设备的姿态调整，都能见到同结构产品的身影。不同于法兰安装的刚性固定缸体，这款缸体两端采用铰接头连接形式，安装端可绕销轴实现小角度摆动，能适配安装基座存在少量同轴度偏差的工况，避免活塞杆长期受径向偏载导致密封件过早磨损、杆体拉伤的问题，在摆动幅度不大的铰接驱动场景下适配性极强。从结构设计逻辑来看，这款液压缸采用四根对称布置的拉杆完成缸筒与两端端盖的锁紧固定，相比焊接式缸体，拉杆结构的加工难度更低，端盖与缸筒的同轴度可通过拉杆预紧力均匀调整，后期拆解更换密封件、维护内部活塞组件也更为便捷，适合中小吨位、额定工作压力在16MPa以内的常规液压工况使用。缸筒部分采用珩磨内孔的无缝钢管加工，内壁粗糙度控制在Ra0.8以内，保证活塞密封件的滑动寿命，降低内泄风险；活塞杆表面做了镀硬铬处理，硬度达到HV600以上，可抵御常规工况下的粉尘、水汽腐蚀，减少杆面划伤概率。从安装边界来看，两端铰接孔的同轴度、活塞杆伸出全行程的径向跳动量是设计时需要重点校核的参数，建模过程中已经预留了密封件安装槽、导向套的配合公差，端盖上的油口位置采用标准公制螺纹接口，可直接适配常规液压管路的接头连接，不需要额外做转接处理。活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免往复运动过程中连接松动导致的行程偏差，活塞上的密封组合采用格莱圈加O型圈的搭配，既保证低压下的密封性能，也能在高压工况下减少内泄，同时降低滑动阻力。导向套部分采用铜基镶嵌石墨的耐磨材质，比普通铸铁导向套的自润滑性能更好，在润滑不充分的工况下也能维持较长的使用寿命，减少活塞杆的磨损。这类液压缸的行程参数可根据实际使用需求调整，建模时将缸筒长度、活塞杆长度、拉杆长度都做了参数化关联，修改行程参数时可同步更新所有关联零件的尺寸，不需要逐个零件重新绘制，能大幅提升同系列不同行程规格产品的设计效率。在实际选型应用时，需要结合负载大小核算缸径参数，匹配对应的系统工作压力，同时要校核铰接点的安装距离，保证活塞杆全伸全缩过程中不会出现干涉，两端的铰接销轴需要做润滑处理，定期加注润滑脂减少铰接副的磨损。
