户外立式双层储能电池防护箱体结构

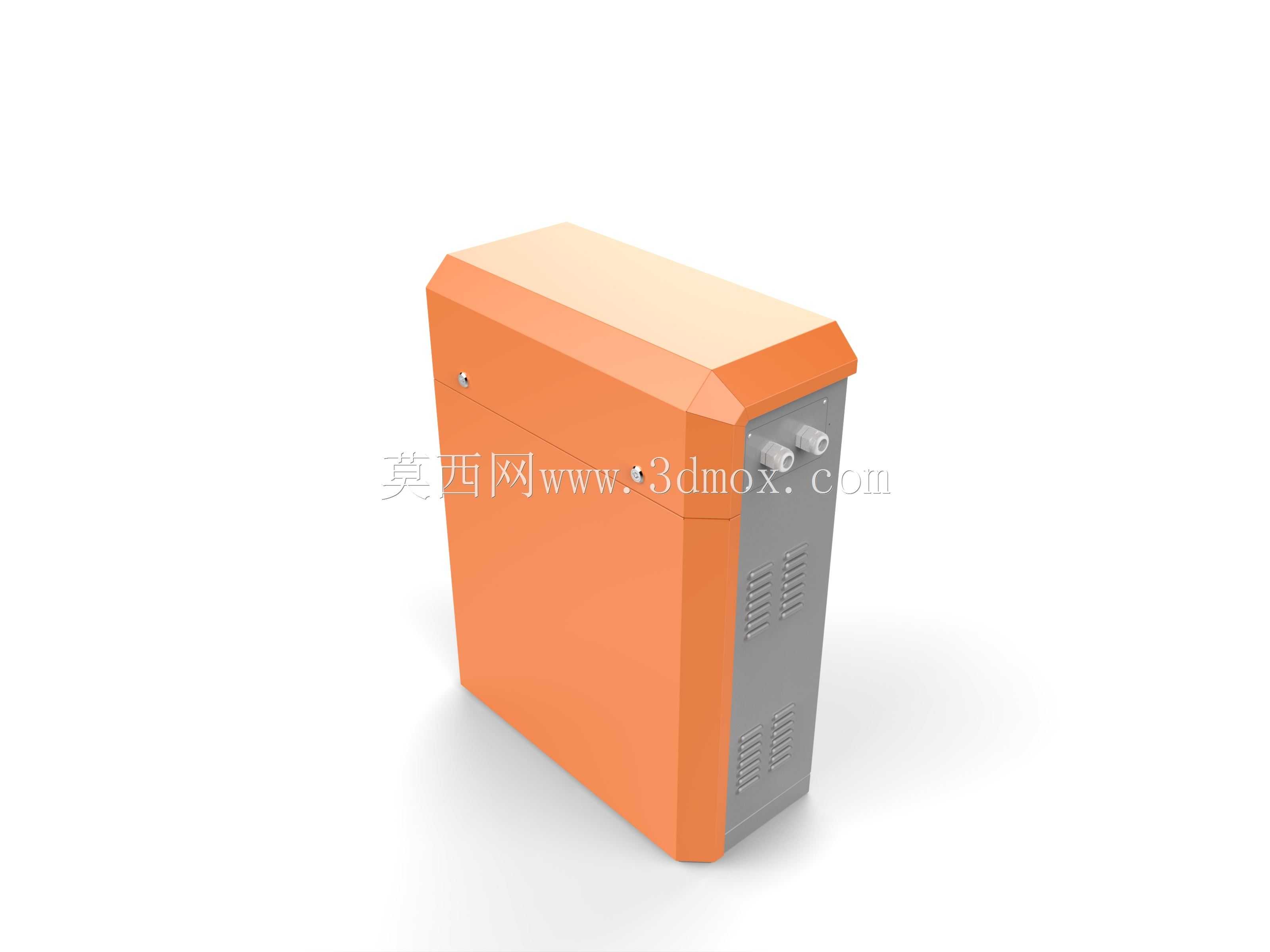

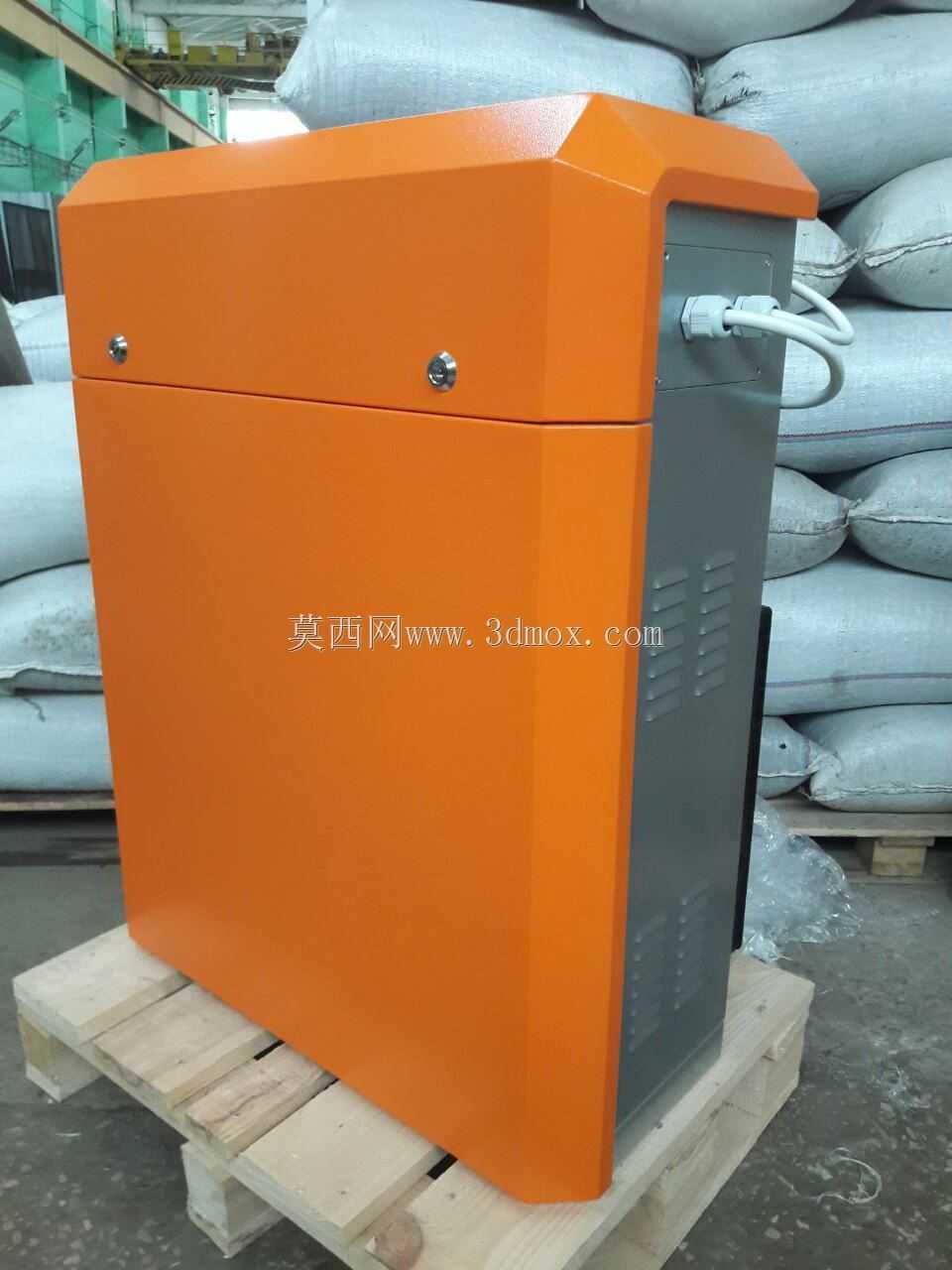

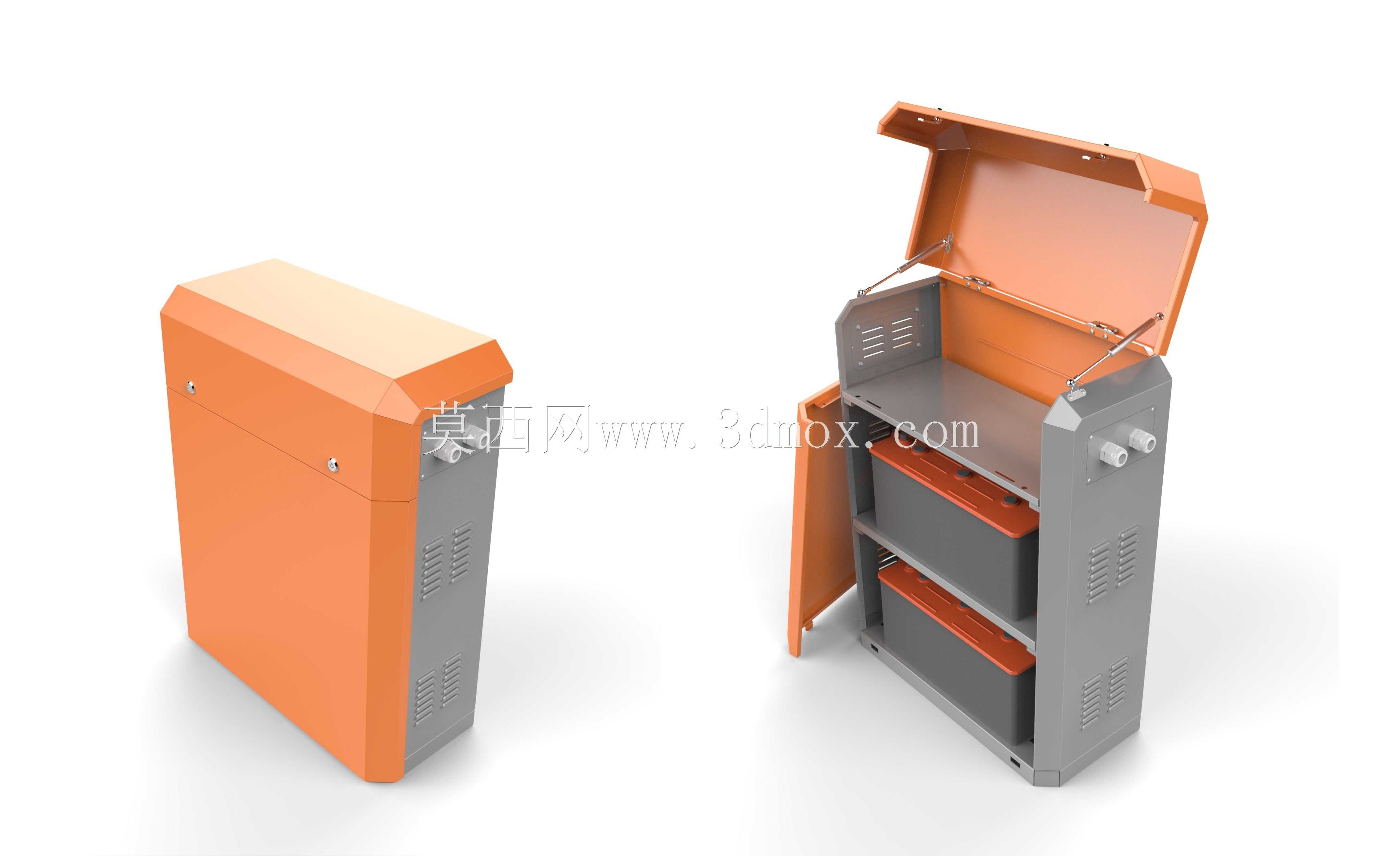

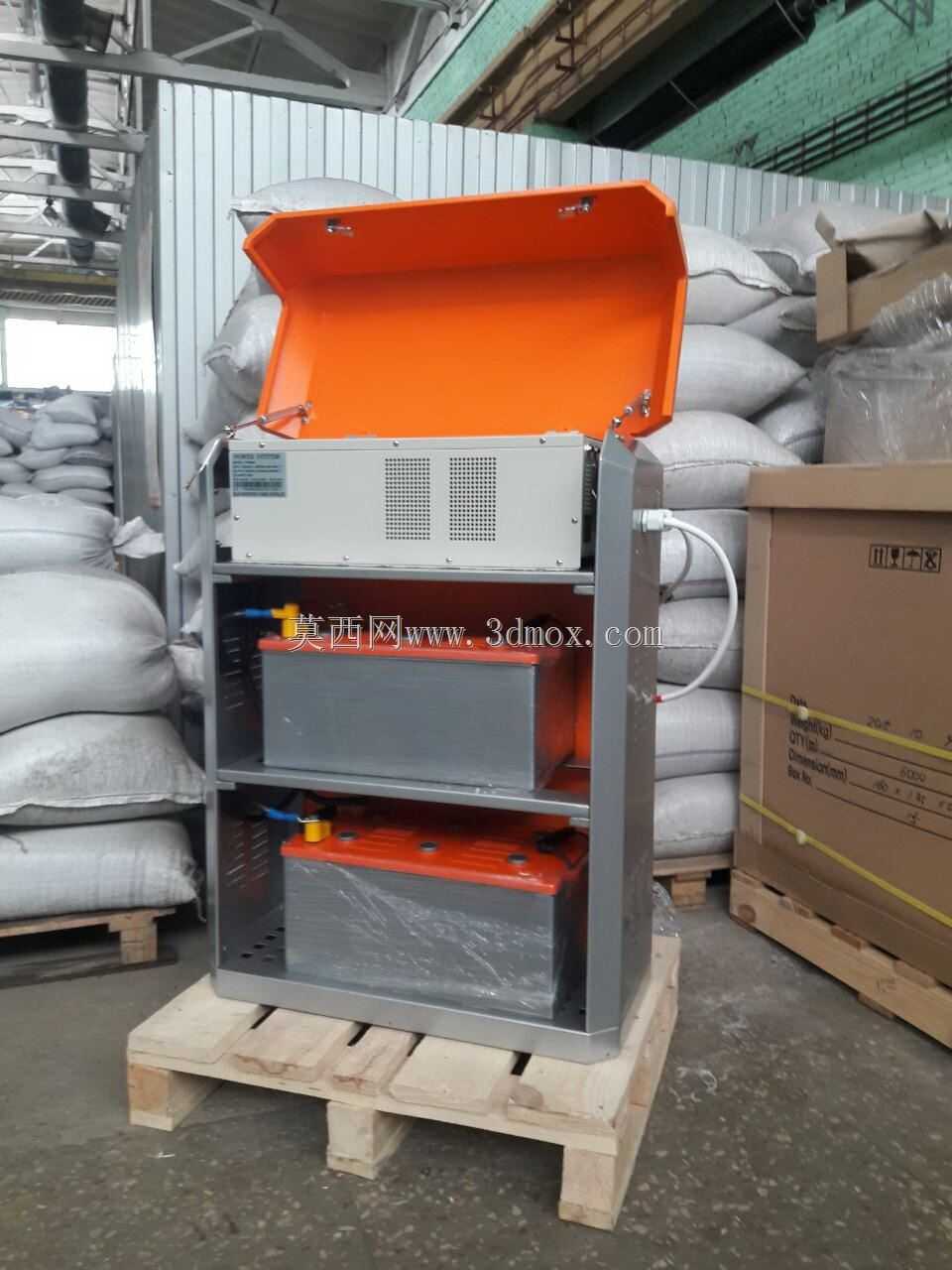

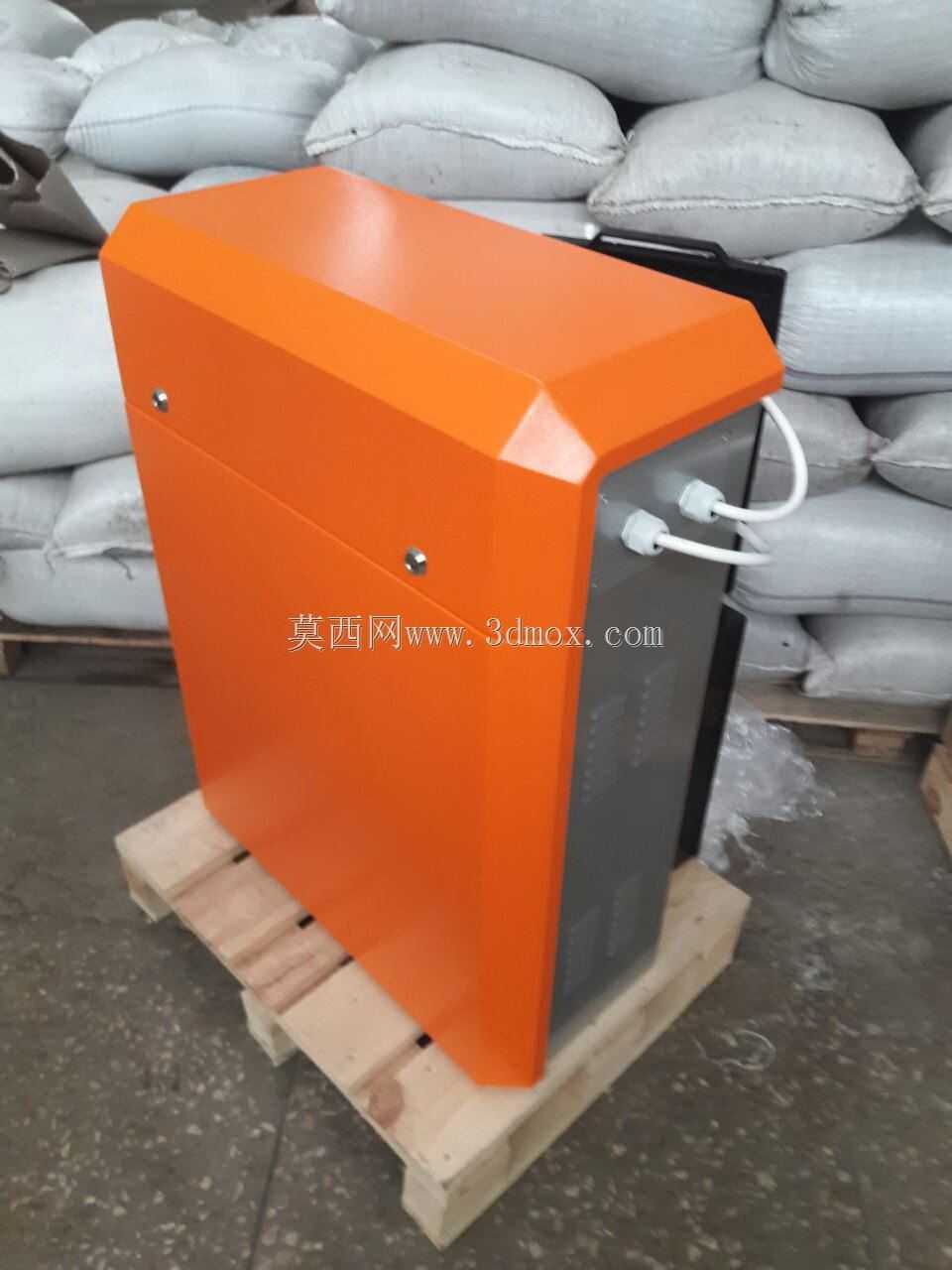

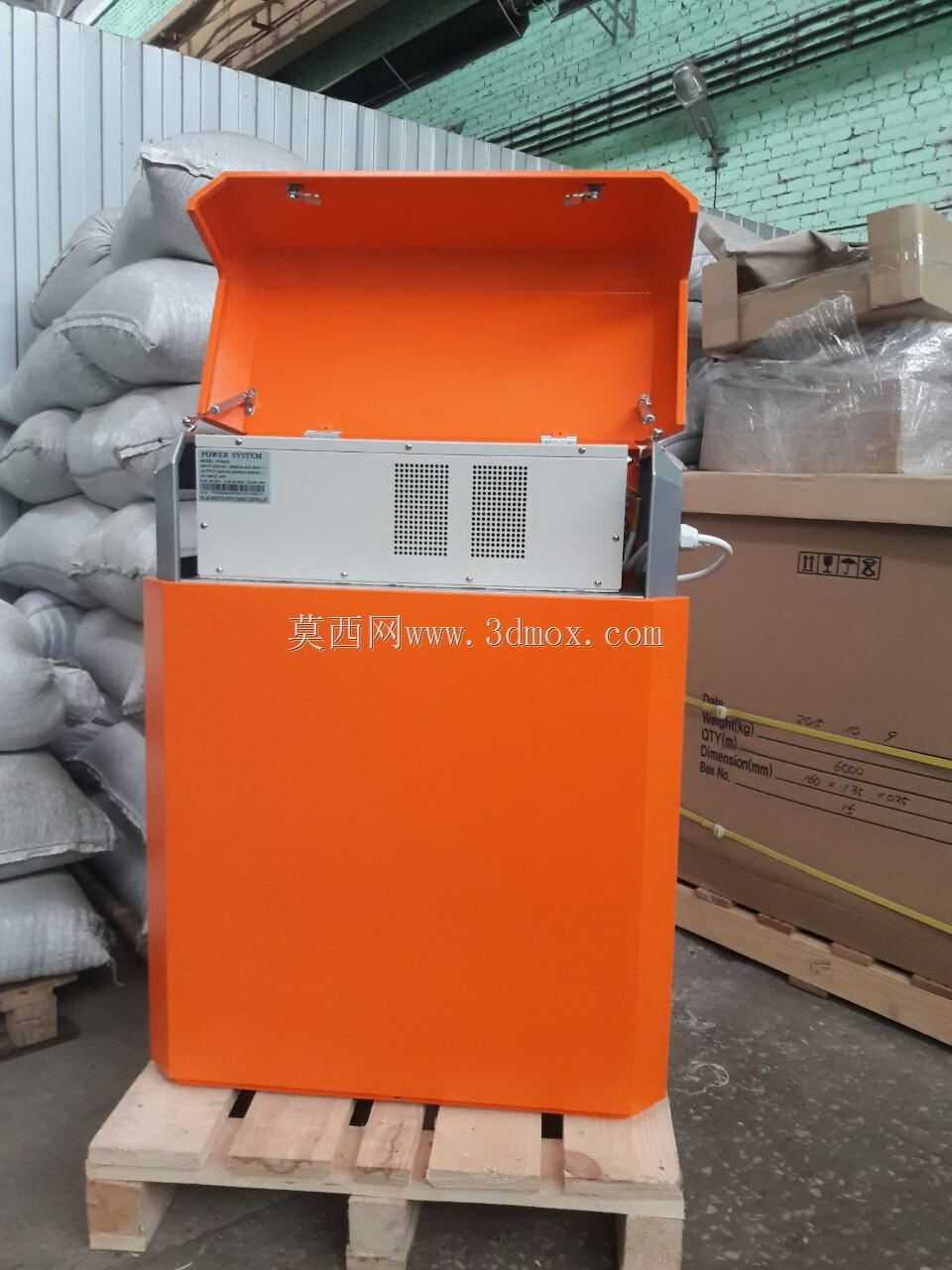

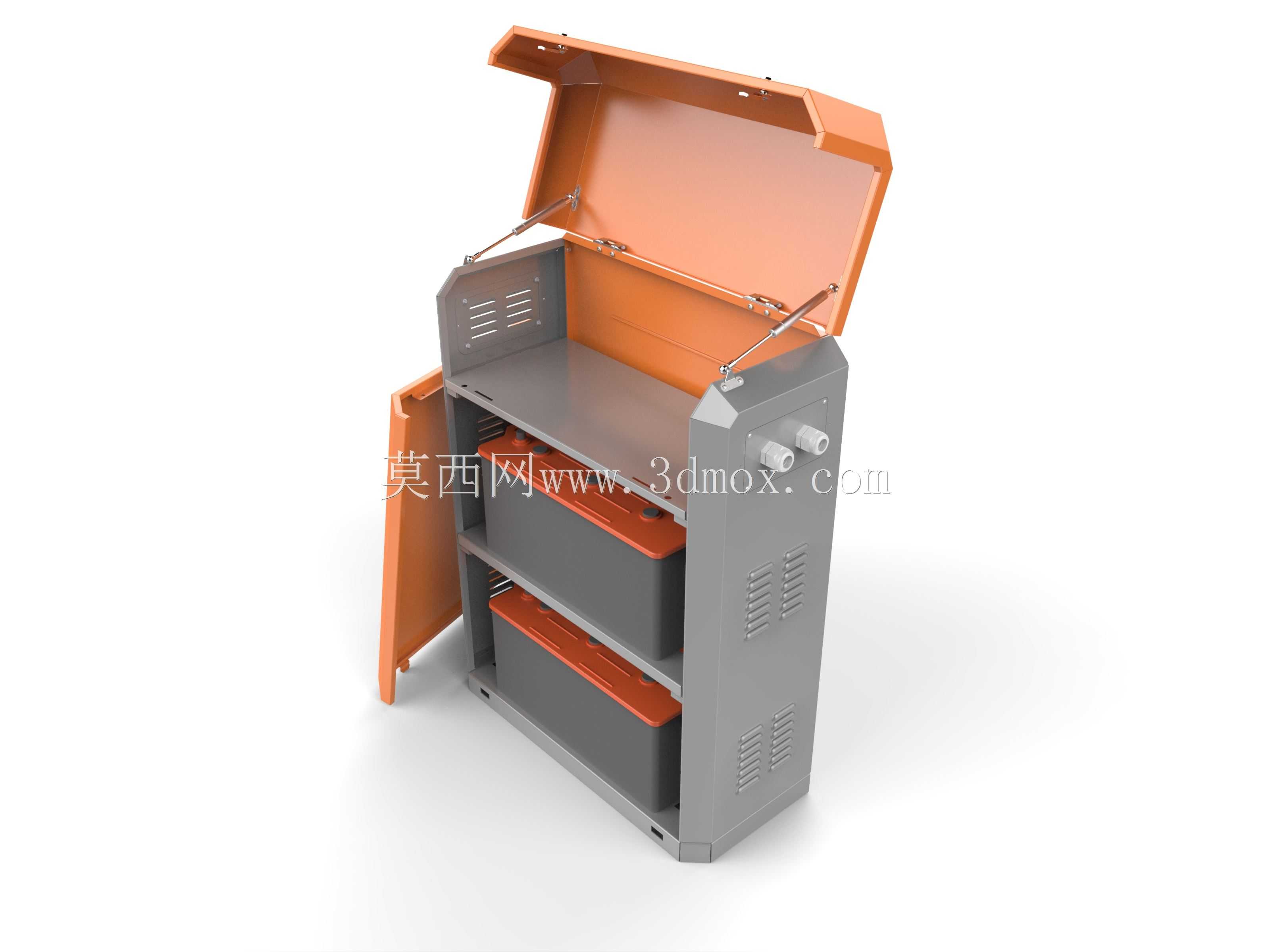

这款立式双层电池箱体主要面向户外分布式储能、小型离网供电系统、通讯基站后备供电等场景使用，作为铅酸或同规格储能蓄电池的承载防护结构，能够为内置电池提供物理防护、布线规整与基础的环境隔绝能力。从结构设计来看，箱体采用上下分层的仓体布局，每层可独立放置单块大容量储能电池，层间预留足够的接线操作空间，避免电池叠放导致的散热受阻与接线干涉问题；上盖采用气撑杆支撑的上翻式开启结构，开启后可完全露出上层仓体的操作空间，侧门采用侧开式设计，无需完全拆解箱体即可完成下层电池的拆装与线路检修，大幅降低现场运维的操作难度。箱体外壳采用钣金弯折成型的拼接结构，边角做圆弧过渡处理，既避免钣金锐边造成的安装运维划伤，也能提升户外使用时的抗磕碰能力；壳体两侧设计有阵列式通风散热槽，在不破坏箱体整体防护性能的前提下，形成自然对流的散热通道，带走电池充放电过程中产生的热量，避免仓内温度积聚影响电池使用寿命。箱体侧面预留有标准的电气接线端口，端口位置做凸起的防水台结构，外接线缆接入后可配合防水接头实现进线部位的密封，适配户外露天安装的使用需求。从安装边界来看，箱体采用立式落地安装结构，底部预留有固定安装孔位，可直接通过膨胀螺栓固定在水泥基座或设备平台上，整体占地面积小，适合空间局促的户外安装场景；箱体内部的电池安装位设置有限位挡边与固定孔位，电池放入后可通过扎带或压条完成固定，避免运输或户外使用时因震动导致电池移位、接线松脱。设计过程中充分考虑了户外使用的耐候性需求，壳体外部做喷塑处理，可抵御日常的紫外线照射与轻度雨淋，内部仓体做绝缘防护处理，避免电池与金属壳体直接接触造成的漏电风险；箱盖与箱体的结合面、侧门与箱体的结合面都设计有密封胶条安装槽，装配密封胶条后可实现良好的防尘防水效果，适配多数非极端恶劣的户外使用环境。整体结构在满足电池承载、防护需求的前提下，尽可能简化了装配与运维的操作流程，所有钣金部件都采用常规弯折工艺即可加工，无需特殊开模，能够有效控制生产制造成本，适合小批量定制化的储能项目配套使用。
