车载便携风力移动充电装置结构设计

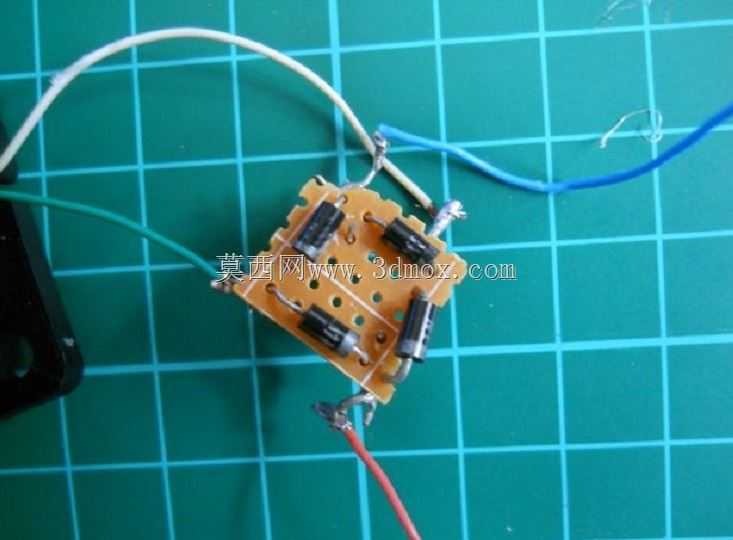

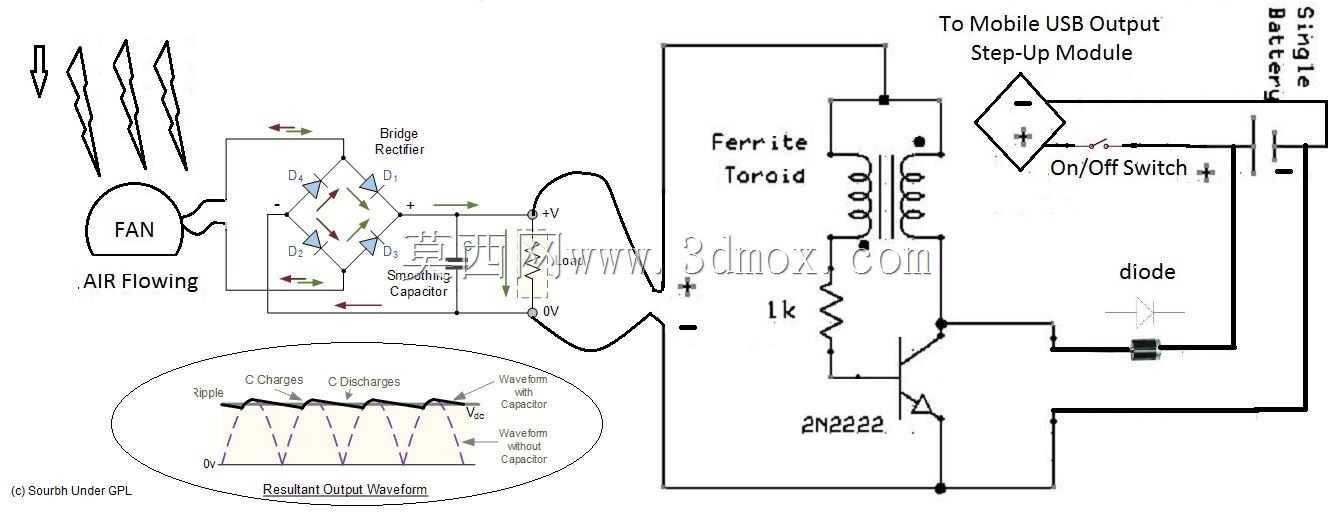

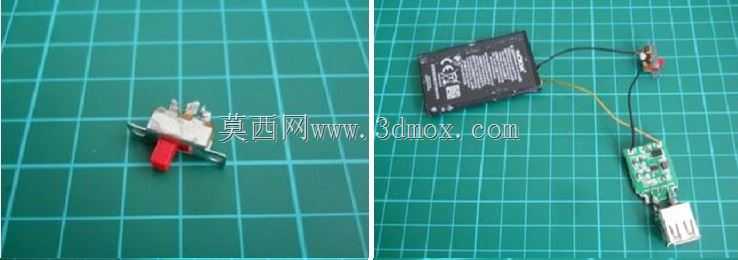

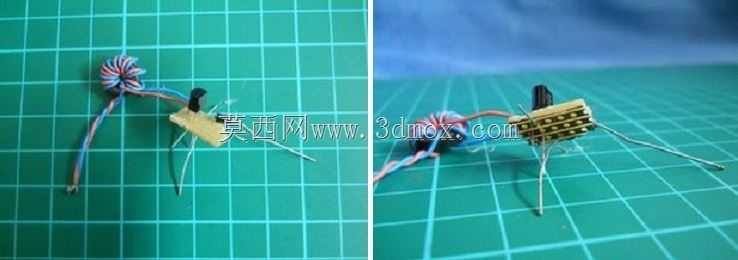

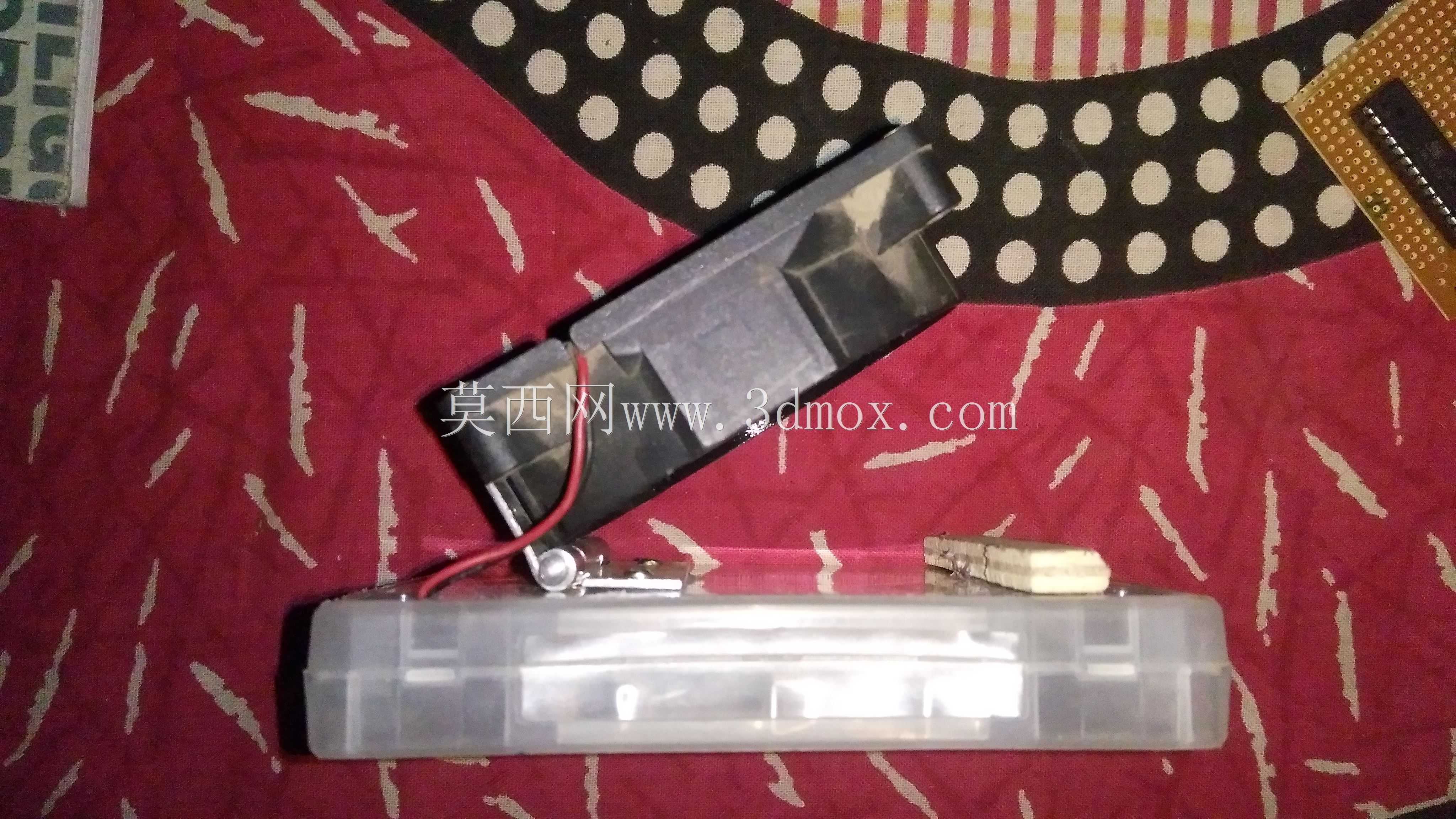

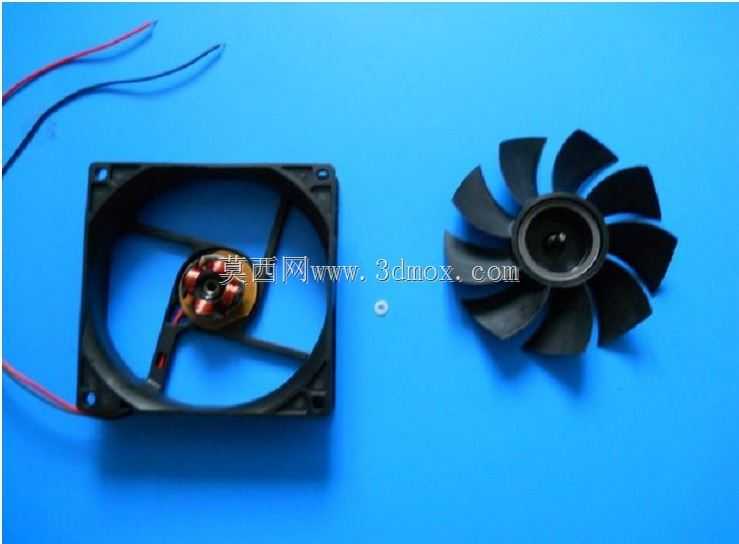

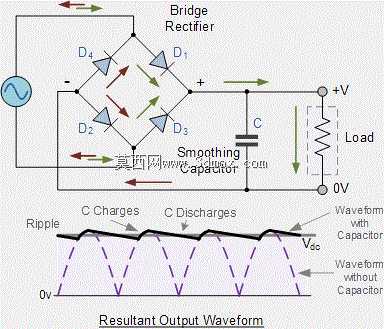

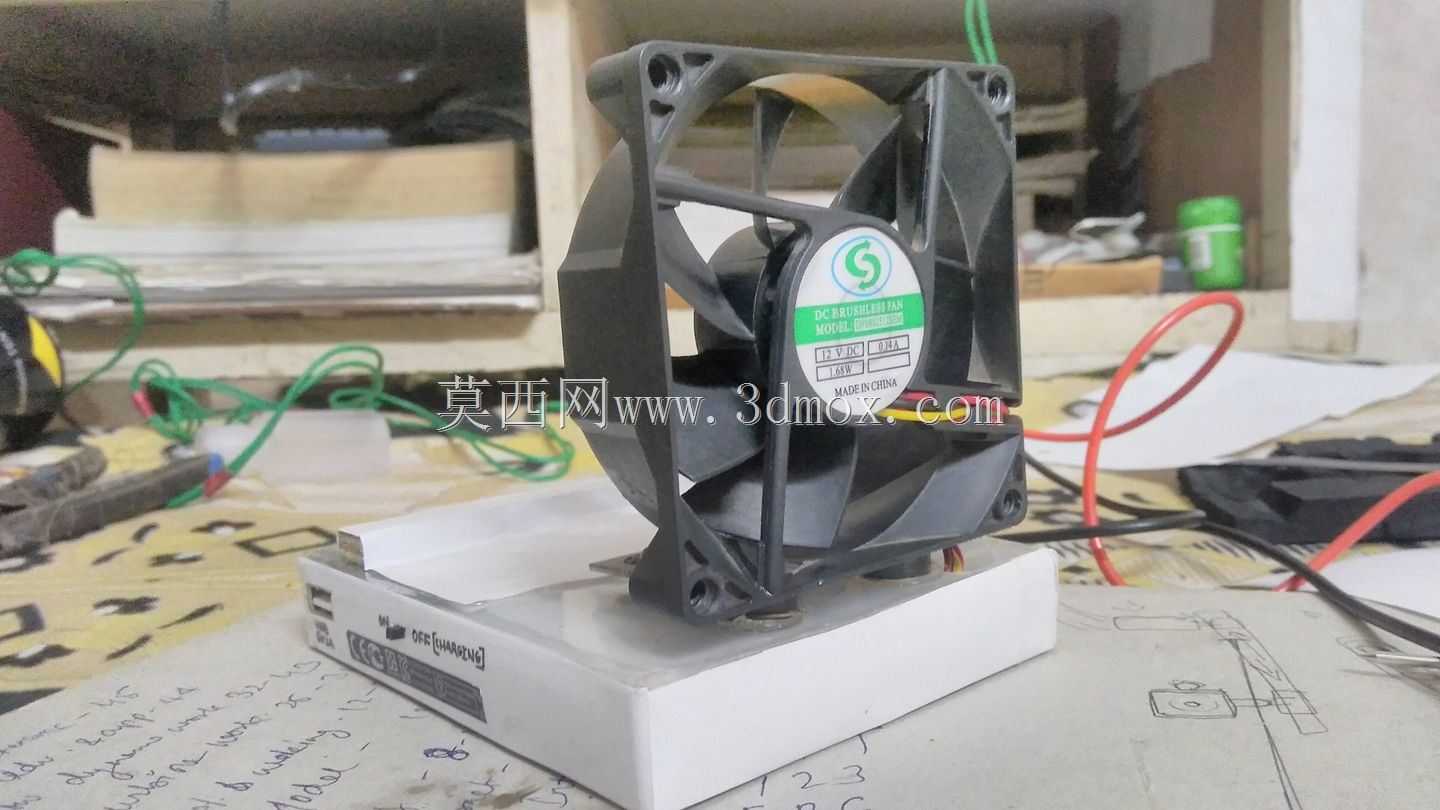

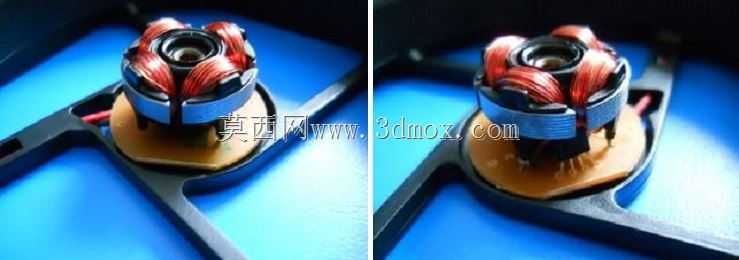

这款风力移动充电装置的核心设计初衷，是解决长距离陆路出行过程中，移动电子设备无外接市电场景下的补能需求，适配卧铺车厢、长途自驾、野外通行等无固定供电点位的使用场景，依托车辆行进过程中产生的自然迎面气流完成能量转换，无需额外消耗车载储能电量，也不依赖日照等气象条件，适配各类跨区域长时出行的补能缺口。装置整体采用模块化拆分设计，风轮捕捉端、整流调压电路、储能输出端三个模块可快速拆解收纳，整体重量控制在便携出行可接受的区间，安装边界适配常规车辆侧窗、车厢通风口位置，无需对车体做打孔、焊接等永久性改造，通过可调节的卡扣结构即可完成快速固定，风轮进风面正对车辆行进方向的来流方向，在车辆时速20-60km/h的常规行驶区间内即可达到额定工作转速，不会因为低速行驶出现发电功率不足的问题。电路部分采用桥式整流结构搭配滤波电容，将风轮带动微型发电机产生的高频交变电流整理为平稳直流，搭配铁氧体磁环构成的自激振荡升压结构，以2N2222三极管为核心完成直流升压，输出端设置独立通断开关与防反接二极管，避免储能端电流倒灌损坏发电模块，最终输出稳定的5V电压匹配通用USB输出规格，可直接为手机、MP3、小型笔记本等低功耗数码设备供电，也可将电能存储到配套的单节储能电池中留待无风场景使用。设计过程中针对来流风速不稳定的问题，优化了风轮叶片的翼型角度，在低风速下即可获得足够启动扭矩，同时电路部分做了宽电压适配，风轮转速在较大区间波动时，输出电压都能稳定在电子设备可接受的输入范围内，不会因为车速突变出现输出电压骤升骤降损坏受电设备的问题。整套装置没有复杂的传动结构，运动部件仅为风轮与微型发电机转轴，日常使用无需复杂维护，拆解后可放入普通背包侧袋，不会占用过多行李空间，相比传统车载充电器不会消耗车辆蓄电池的储备电量，相比太阳能充电装置不受夜间、阴雨天气的使用限制，作为出行应急补能设备可覆盖绝大多数陆路移动场景的小功率供电需求。
