铝型材框架式专用切割作业设备

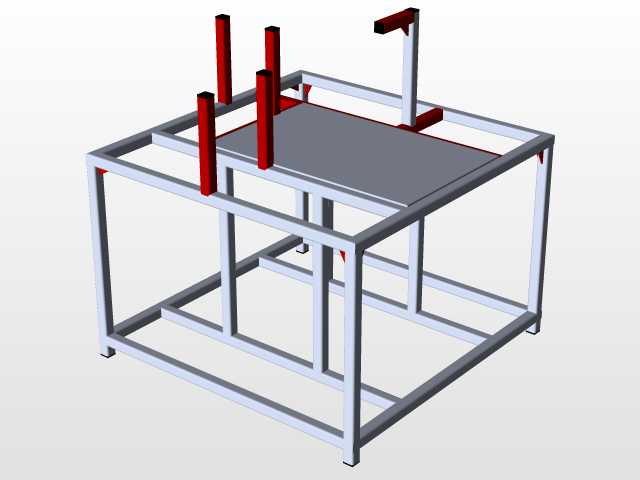

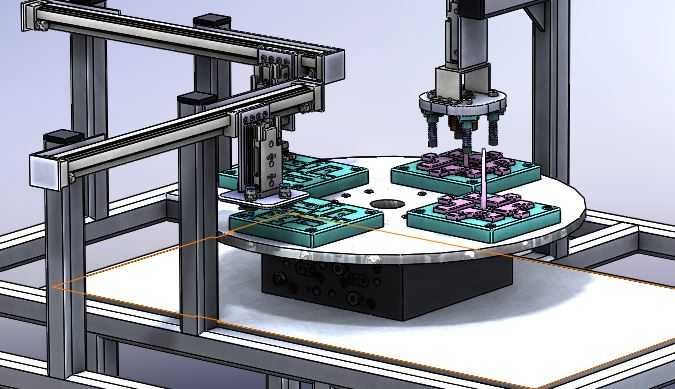

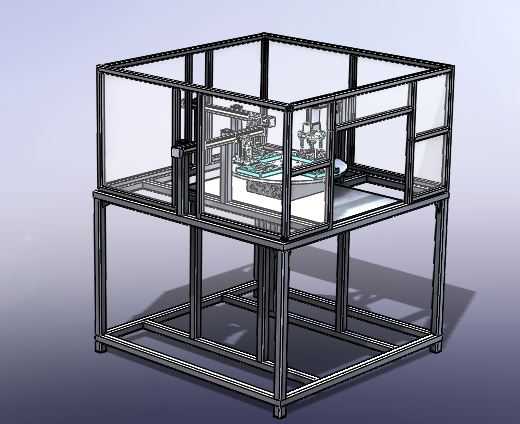

这款切割作业设备采用双层铝型材框架搭建主体结构，整体外框搭配透明防护围板，在中小型五金件、小型型材工件的批量切割工序中适配性较强，常见于小型机加工车间、五金制品加工厂的线下切割工位，可替代传统开放式切割台，解决切屑飞溅、作业无防护的现场问题。设备上层为核心作业腔，内部集成了工件定位夹具、多组切割执行头以及横向进给导轨组件，可针对固定规格的小型工件完成定长切割、多工位同步裁切作业，进给行程适配常规小尺寸工件的加工范围，作业时工件放置于中部工作台面，通过夹具完成定位后，执行头沿导轨进给完成裁切动作，围板可阻挡切割过程中产生的切屑、火花向外飞溅，同时预留了操作开口方便工件上下料。下层为支撑框架结构，采用加厚铝型材拼接形成稳定的支撑底座，底部预留了设备调平脚杯的安装位置，可根据车间地面平整度调整设备水平度，避免作业过程中出现机架晃动影响切割精度的问题，下层框架内部预留了电气元件、除尘管路的安装空间，无需额外搭建外置安装支架，可直接将配套的控制模块、除尘接口集成在机架内部，减少设备整体占地空间。设计过程中优先采用标准工业铝型材作为主体搭建材料，所有型材连接采用标准角件与螺栓紧固，无需额外焊接加工，既缩短了加工装配周期，也方便后期根据工艺需求调整机架层间距、扩展工位数量；防护围板采用透明亚克力材质，通过嵌条固定在铝型材槽内，拆装便捷，日常维护时可快速拆卸围板清理内部积屑。设备整体安装边界紧凑，无需预埋地基，放置于平整的硬化车间地面即可完成部署，作业腔内部的执行组件安装位置预留了调节余量，可根据实际切割工件的尺寸、切割路径需求调整夹具与执行头的安装位置，适配小批量多规格工件的灵活切割需求，框架的型材选型兼顾了结构刚性与轻量化需求，在保证设备运行过程中无明显形变的前提下，尽可能降低整体自重，方便车间内的移位与重新布局。
