手动螺杆式冲孔夹紧工装结构设计

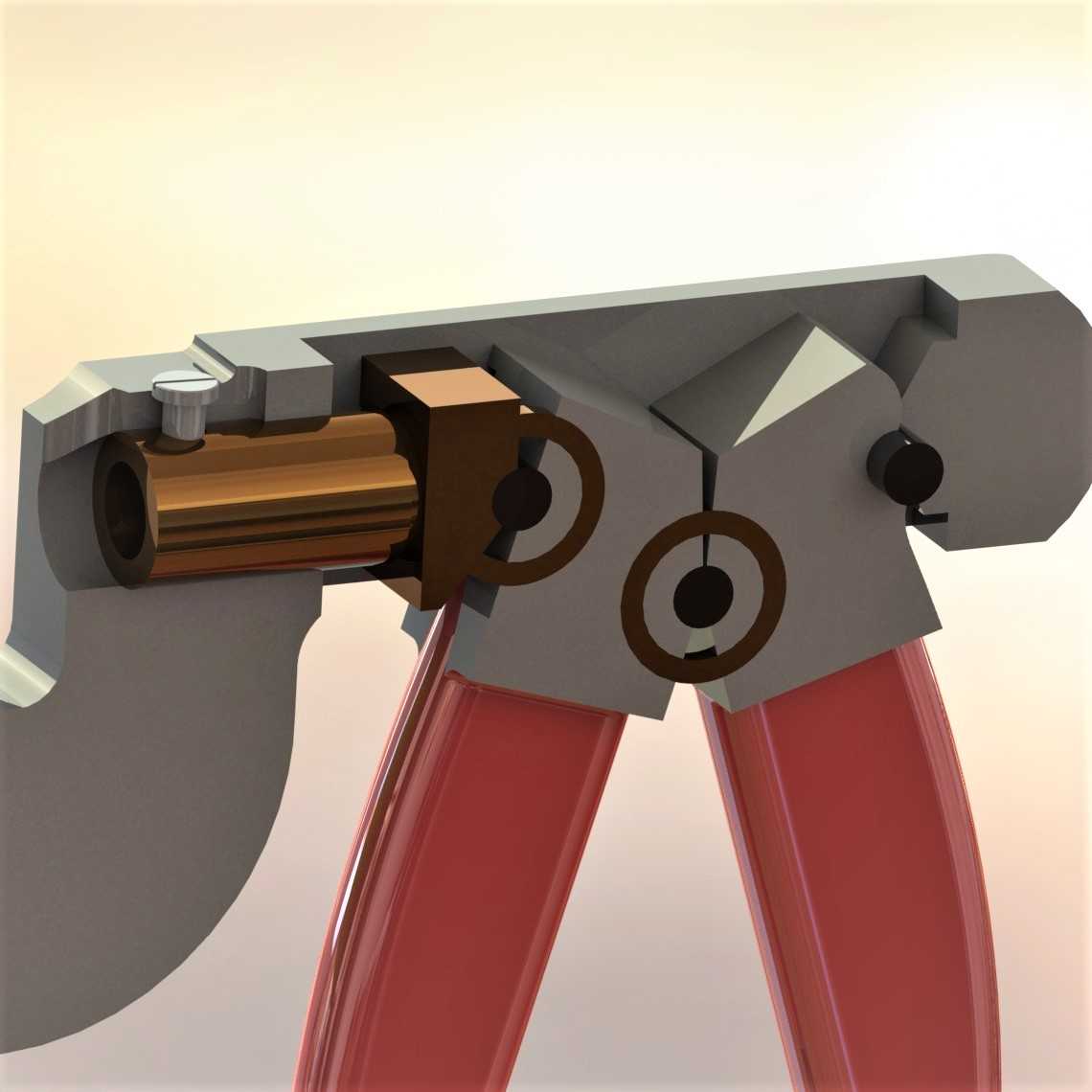

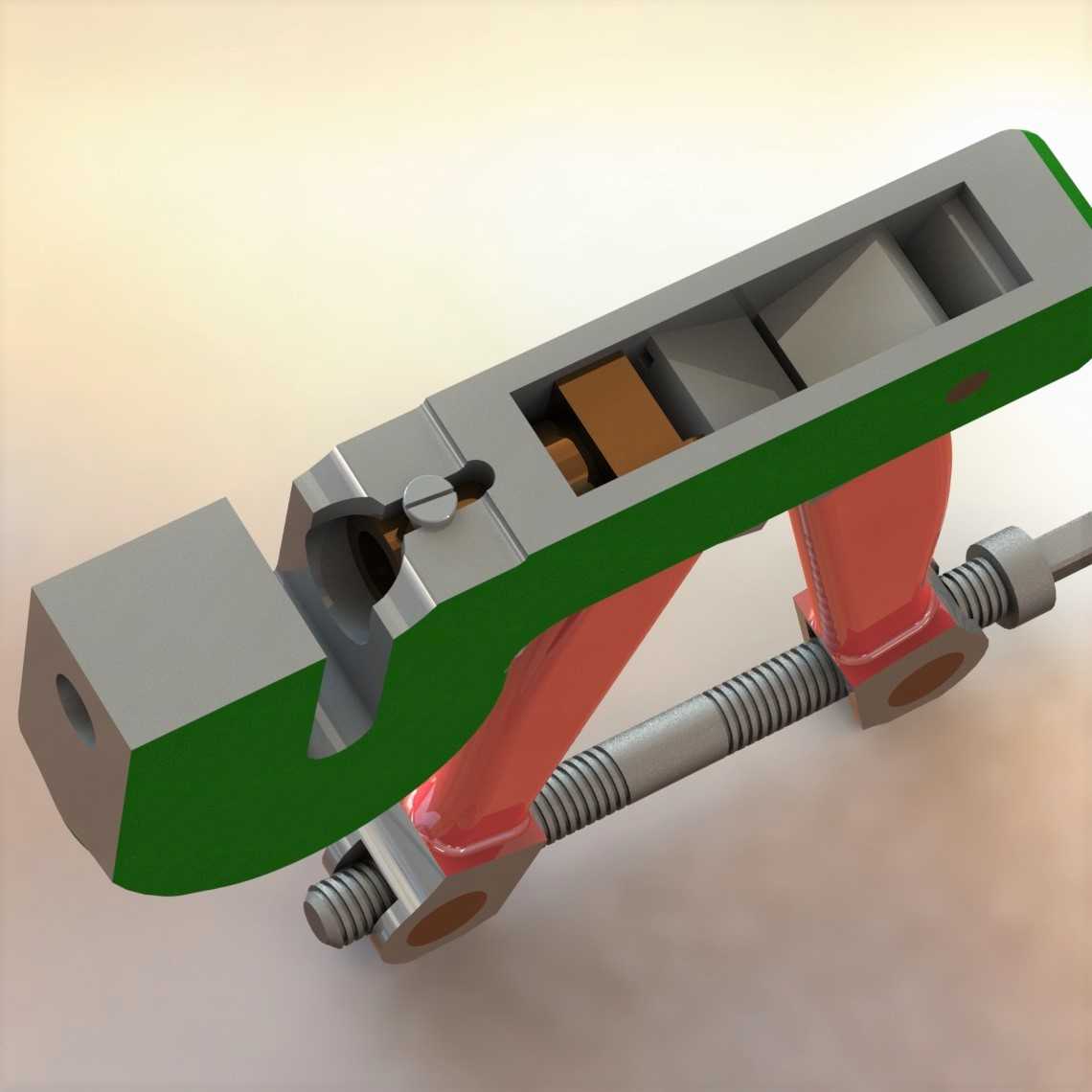

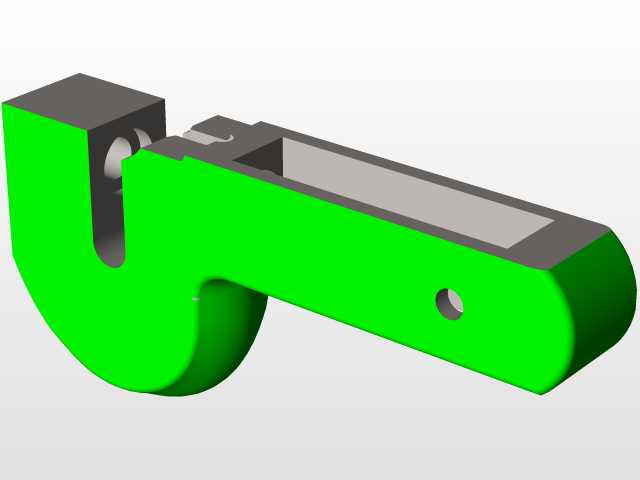

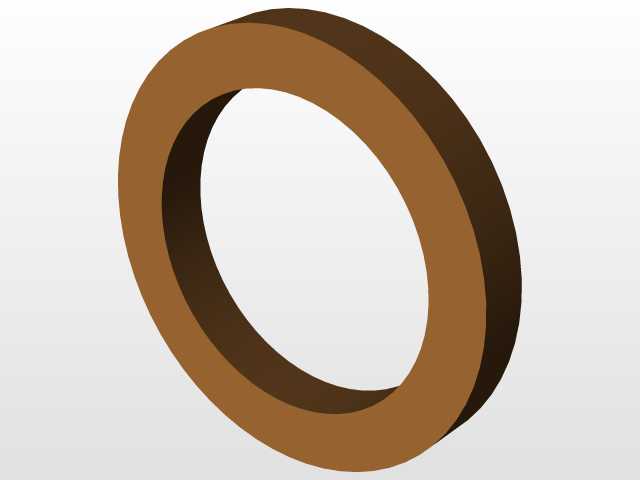

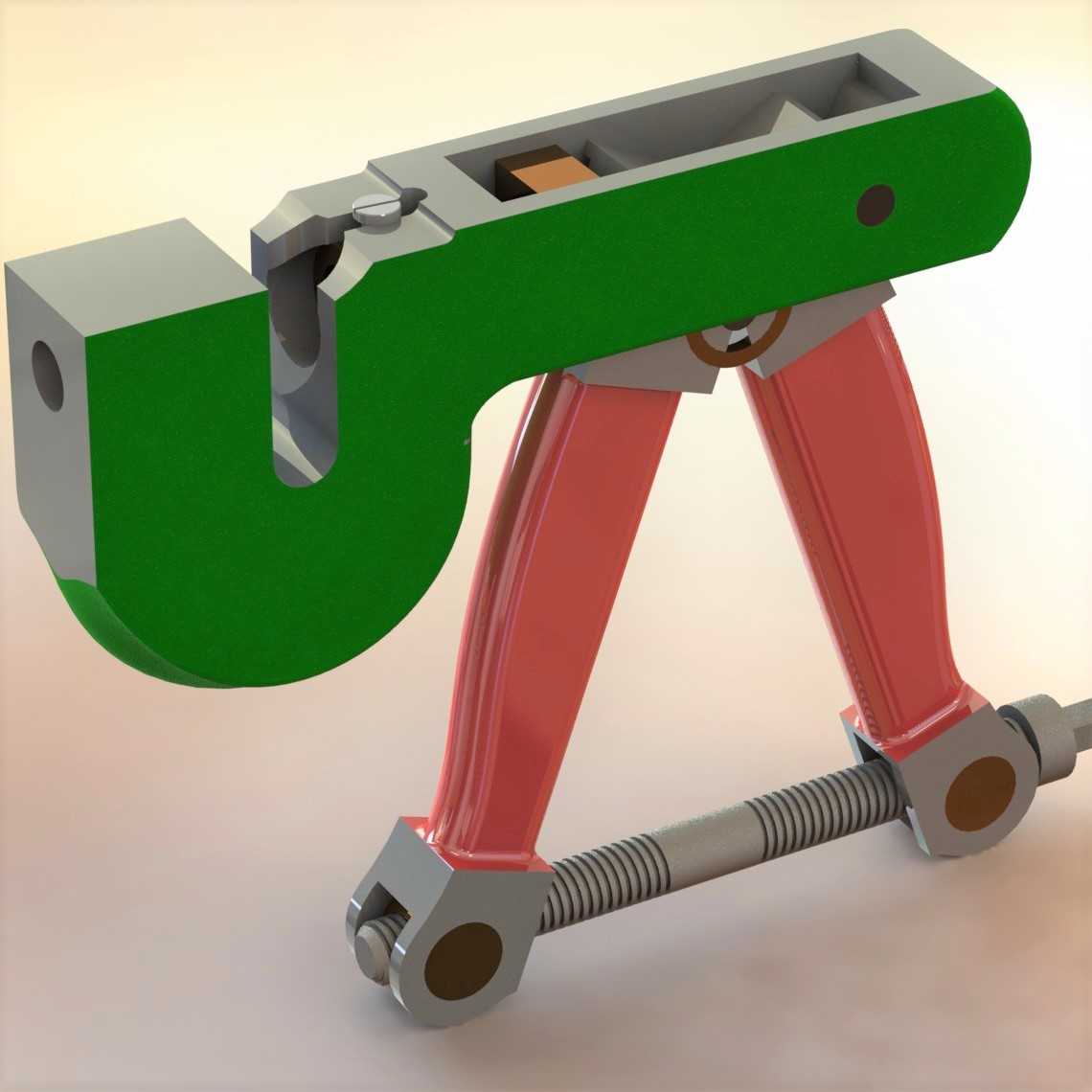

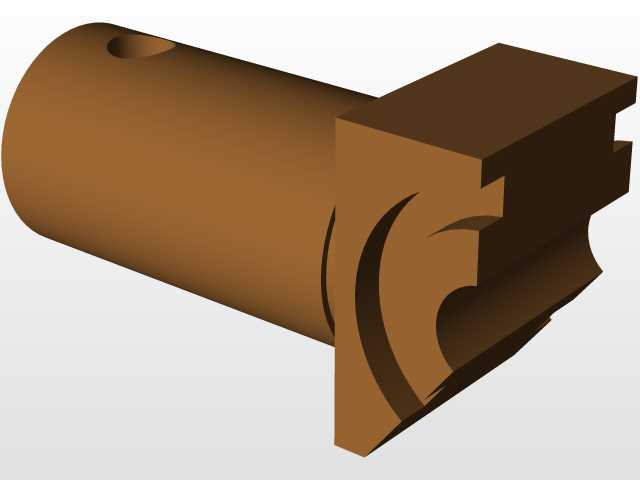

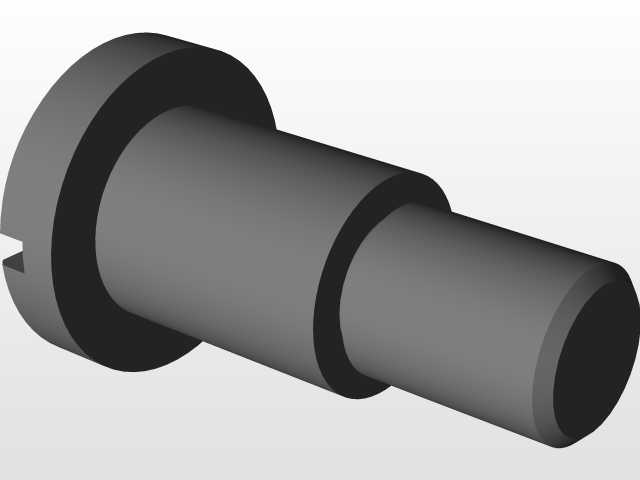

这款手动冲孔夹紧工装主要面向小型五金件加工、薄板冲孔作业场景，在零散维修、小批量钣金加工工位中可替代大型冲压设备完成小规格孔位加工，无需外接动力源，适合无供电的野外抢修、现场装配作业使用。工装整体采用C型开口主体结构，绿色涂装的主体部分为高强度铸钢材质，承担冲孔作业时的主要反力承载，开口深度可覆盖常规120mm以内宽度的型材、板材作业需求，开口最大开度适配100mm以内厚度的工件装夹，整体安装边界尺寸控制在320mm长度范围内，可直接固定在常规钳工工作台面使用，无需额外定制安装基座。传动部分采用梯形螺杆副结构，两根红色冲压成型的手柄臂通过铰接结构与螺杆、主体连接，作业时扳动手柄即可带动螺杆进给，推动冲孔冲头完成下压冲孔动作，螺杆导程设计为4mm，单次扳动进给量可控，能避免冲头快速进给造成的工件变形、冲头崩损问题。设计阶段针对手动作业的受力特性做了结构优化，主体C型臂的截面采用变厚度设计，受力集中的铰接孔位置做了局部加厚衬套处理，冲头安装位预留了快换接口，可根据加工需求更换不同直径的圆冲、异形冲头，无需拆解主体结构即可完成配件更换。手柄部分采用符合人体工学的弧形轮廓，表面做防滑纹理处理，长时间手动操作不易产生手部疲劳，铰接位置均配置了自润滑铜套，日常维护仅需定期加注润滑脂即可保证传动顺畅，无需复杂的保养流程。在实际使用中，该工装可完成薄钢板、铝板、铜板的冲孔作业，也可适配小型塑料件的冲孔加工，冲头与下模的同轴度通过主体上的导向槽保证，装配后同轴度公差可控制在0.05mm以内，冲孔断面毛刺高度可控制在0.1mm以内，满足常规五金件的加工精度要求。工装的螺杆尾部设置了限位挡块，可限制最大进给行程，避免操作超程造成冲头与下模碰撞损坏，主体侧面预留的定位孔可加装定位挡板，实现批量工件的快速定位冲孔，减少重复划线的辅助作业时间，提升小批量加工的作业效率。
