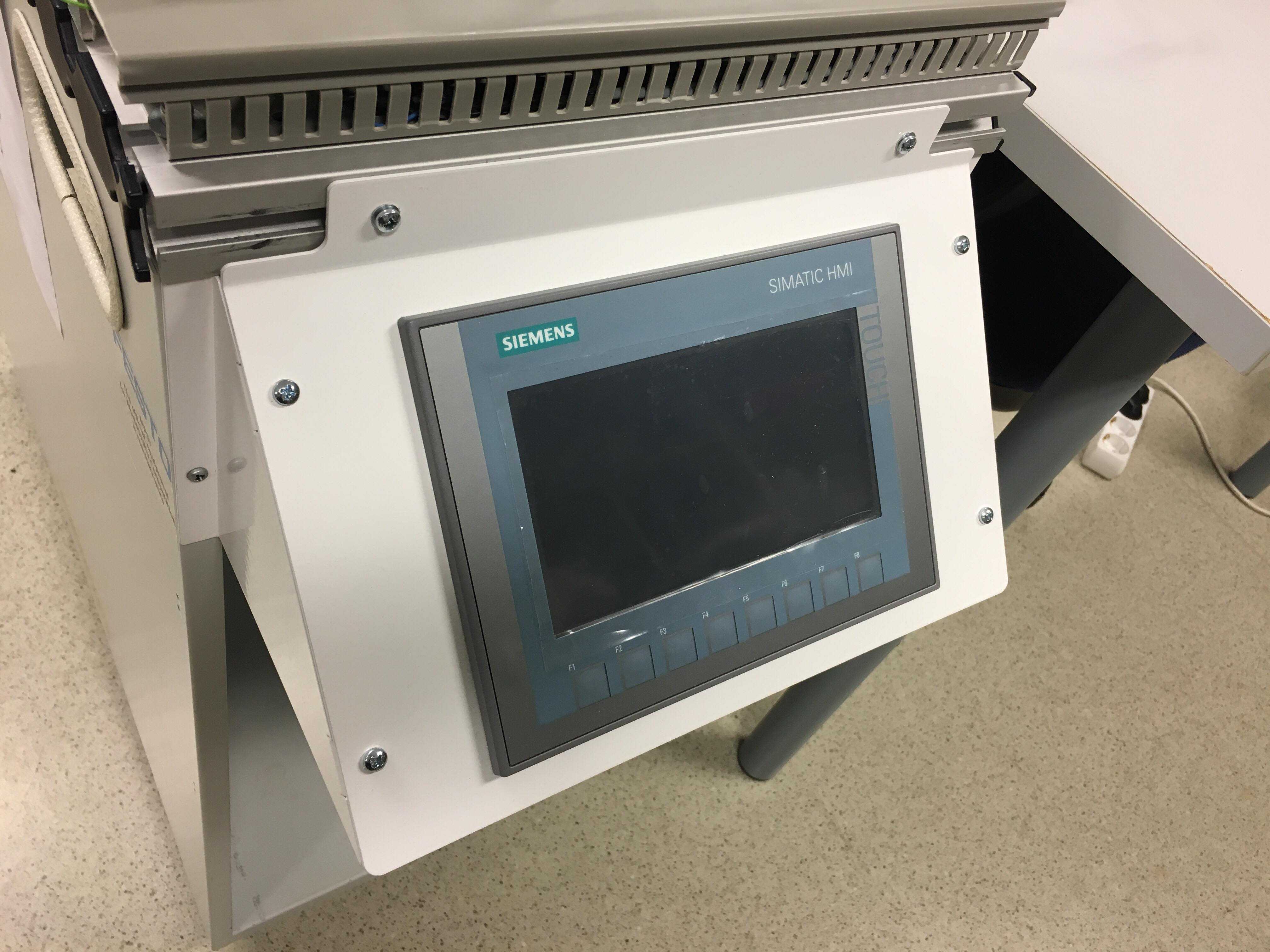

西门子KTP700触摸屏FESTO台车安装支架

这款安装支架主要适配工业教学实训台、小型自动化装配线旁的移动操作台车使用，专门用来固定西门子KTP700系列人机界面触摸屏，解决移动工位上触控屏无可靠固定点位、操作时易晃动移位的实际问题。在车间现场的实际应用里，这类带FESTO气动元件的移动台车常承担小型工件装配、气路调试、单工位工序检测的功能，操作人员需要频繁在台车旁完成参数设置、工位状态查看、手动触发气动执行元件的操作，支架的存在能让触摸屏始终处于操作人员站立操作的舒适视距范围内，无需额外手持或者临时放置在台面上，避免屏幕被工件磕碰、被管线剐蹭的风险。从结构设计来看，支架采用折弯钣金成型，整体为L型承托结构，安装面预留了和KTP700屏幕背部安装孔位完全匹配的固定孔，通过四颗沉头螺丝即可完成屏幕的锁紧固定，屏幕安装后与支架面板贴合紧密，不会出现长期使用后松动旷量的问题。支架与台车主体的连接侧采用卡装加螺丝锁紧的固定方式，可适配台车上常用的工业铝型材安装槽位，安装时不需要对原有台车结构做打孔改造，直接卡在型材槽位上调整好操作角度后锁紧即可，安装边界控制合理，支架整体突出台车立柱的距离不超过150mm，不会占用台面上的工件放置空间，也不会在台车移动过程中剐蹭周边的设备或者通道护栏。设计时充分考虑了现场操作的人机工程需求，屏幕安装后呈15度左右的仰角，操作人员站立时视线刚好垂直于屏幕表面，长时间查看参数、触控操作不会产生视觉疲劳，支架的钣金边缘全部做了折边钝化处理，没有尖锐的毛边棱角，避免操作人员调整屏幕位置时被划伤。支架的承托面板做了下沉式的限位设计，屏幕嵌入后边缘刚好和面板表面齐平，既提升了整体的整洁度，也能避免灰尘、加工碎屑从屏幕和支架的缝隙处堆积，日常清洁时直接擦拭面板表面即可。在气路调试类的台车上使用时，支架的安装位置避开了气路接头、手动阀的操作区域，操作人员调整气路压力、切换气路开关时不会误碰到触摸屏，同时屏幕的接线从支架背部的预留走线槽引出，和台车上的气动管线、动力线缆分开排布，避免线缆缠绕拉扯导致的接线松脱问题。这类支架的结构强度经过实际工况验证，在台车频繁移动、日常触控操作的受力下，不会出现变形、下垂的问题，屏幕固定后触控操作时无明显晃动感，完全满足工业现场移动工位的长期使用需求。
