叠层式冷却水路塑料注塑模具结构

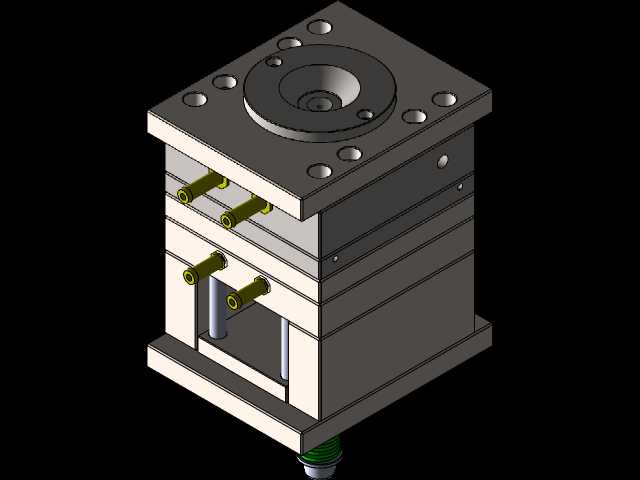

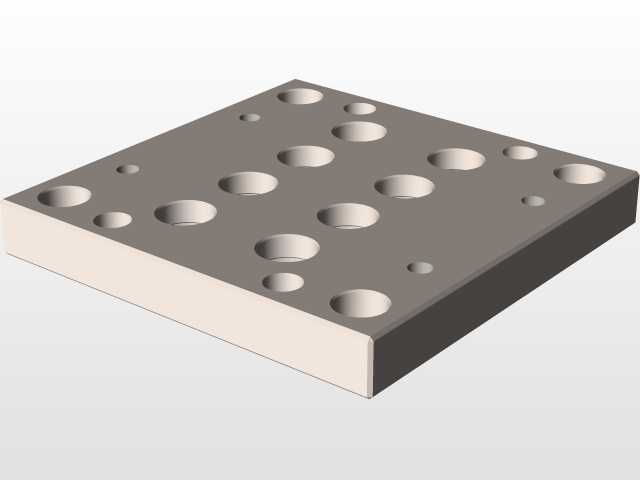

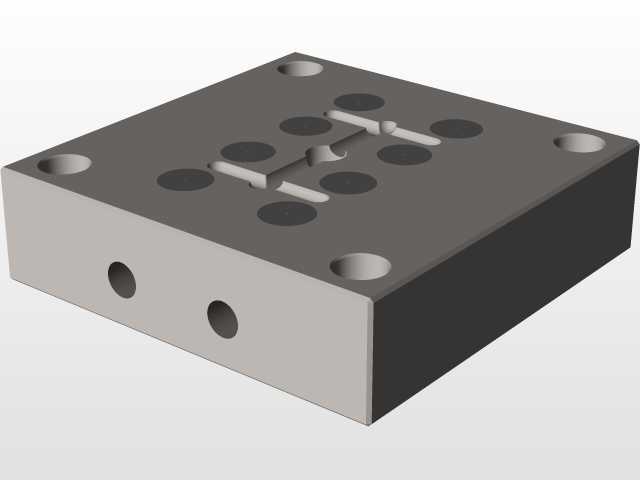

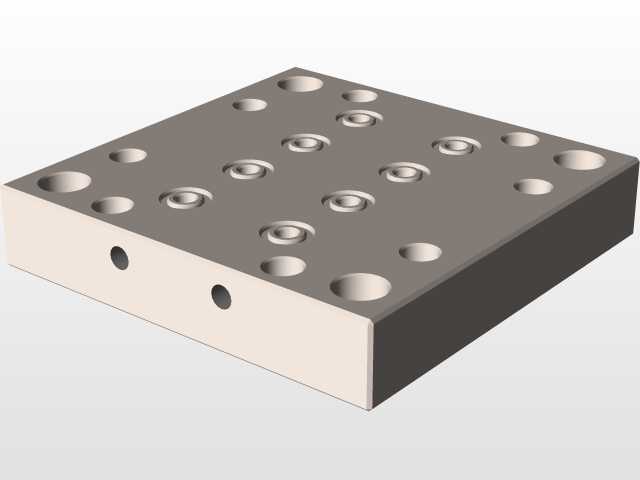

这套叠层结构的注塑成型模具，主要面向小型精密塑料零部件的批量注塑生产场景，常见于消费电子塑料结构件、日用小尺寸塑料配件的生产车间配套注塑机使用。整套模架采用标准三板式叠层布局，上下固定板通过多组内六角螺钉完成锁模固定，分型面设置在中间层板位置，开模时可通过分层动作完成流道凝料与成品件的自动脱落，适配自动化注塑生产线的无人化取件需求。模具顶部设置的定位圈与注塑机射嘴位置精准匹配，主流道衬套采用耐磨合金材质，可承受长期高速射胶的冲刷磨损，减少生产过程中的流道粘模故障。侧面伸出的多组黄铜水嘴连接外部恒温冷却循环系统，对应模架内部开设的随形冷却水道，可在注塑保压完成后快速带走型腔内的热量，缩短塑料件的冷却定型周期，同时保证型腔内各区域温度均匀，避免塑料件因冷却速率不一致产生翘曲、缩痕等成型缺陷。模架四角设置的精密导柱导套配合结构，可保证合模过程中动定模的对位精度控制在0.02mm以内，避免长期合模生产出现型腔错位导致的产品飞边问题。模具底部预留的顶出机构安装空间，可适配顶针、顶板、推管等多种顶出结构，根据不同塑料件的结构特性灵活选择顶出方式，避免顶出过程中对塑料件表面造成顶白、变形等损伤。整套模架的安装尺寸适配120吨到160吨锁模力的卧式注塑机，上下固定板的螺钉孔位符合标准模架安装尺寸规范，无需额外加工适配板即可直接上机安装调试。设计过程中针对冷却水路的走向做了避空处理，避开了顶针孔、螺钉孔、导柱孔的位置，避免生产过程中出现水路渗漏的问题，同时在水嘴位置设置了密封槽，搭配耐高温O型圈保证冷却回路的密封性，可承受120度以内的模温需求，适配PP、ABS、PC等多种常用热塑性塑料的成型工艺参数。
