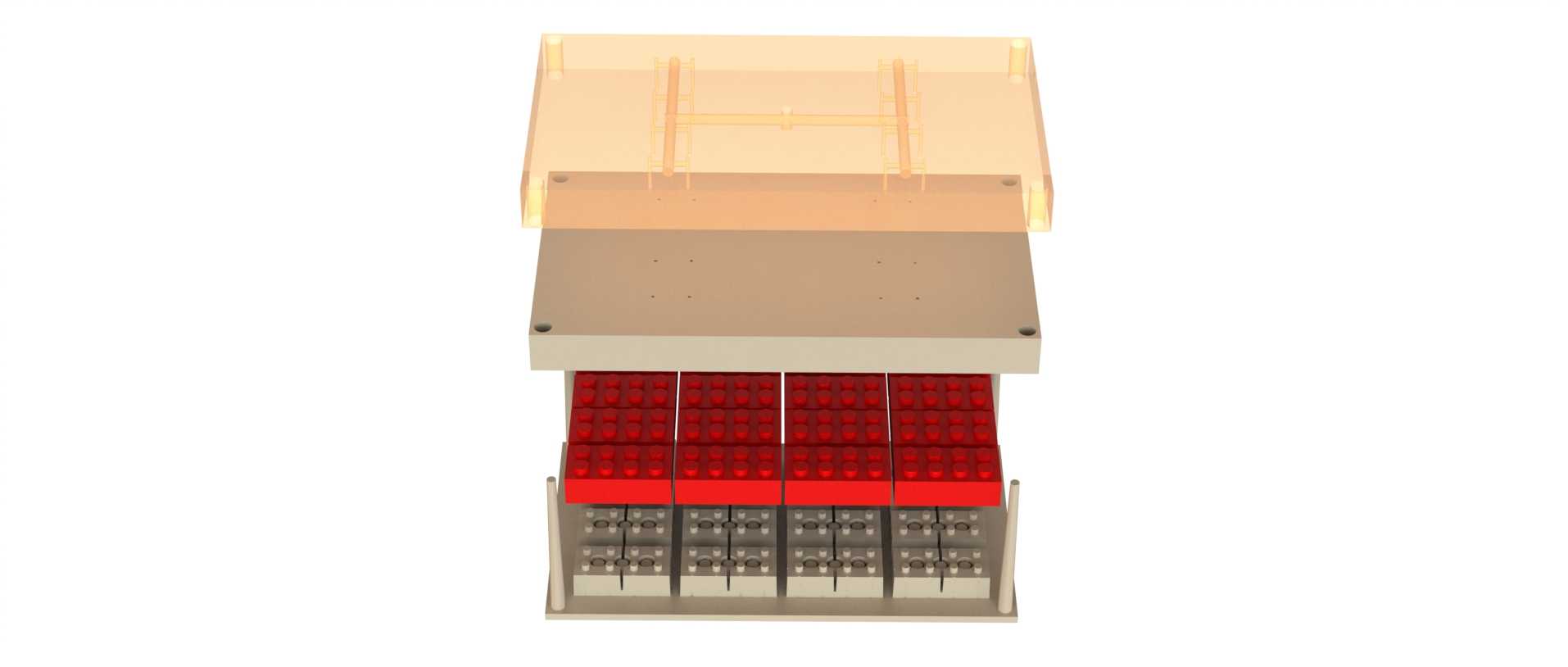

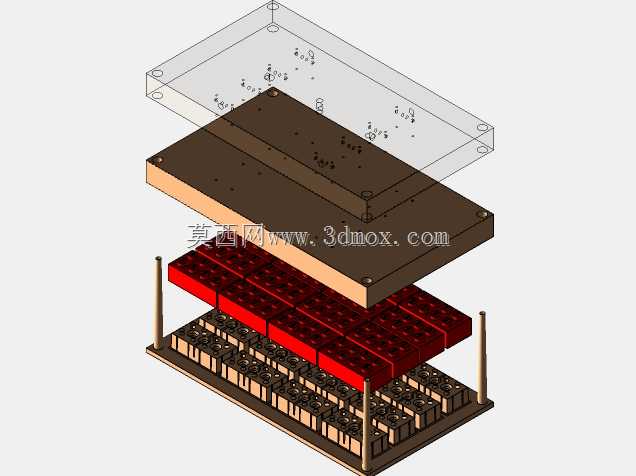

16块乐高积木热流道注塑模具结构

这套模具针对小颗粒塑料积木的批量生产需求开发，采用热流道进胶方案，一次成型可产出16块标准规格的拼接积木，适配常规卧式注塑机的安装接口，模架整体尺寸控制在小型注塑机的容模边界内，无需额外改装设备即可上机生产。模具的分型面设置在积木拼接凸台的下端面，避开积木外露的外观面，避免进胶痕迹和分型线影响积木的拼接精度与外观质感，流道系统采用平衡式布局，16个型腔的进胶口尺寸、流道长度完全一致，确保注塑过程中每个型腔的熔料填充速度、保压压力均匀，成型后的积木尺寸公差控制在±0.02mm以内，满足积木之间的互换拼接要求。模仁部分采用可拆分的镶件结构，针对积木表面的防滑纹理、内侧的卡扣卡槽结构单独加工镶件，后续如果出现局部磨损或者需要调整积木细节尺寸，只需更换对应镶件即可，无需重新制作整套模仁，大幅降低后期维护成本。模具的顶出系统采用顶板顶出结构，顶出力均匀分布在积木的非外观面，避免顶出过程中出现顶白、变形等缺陷，同时顶出行程经过精准计算，刚好能将成型后的积木完全顶出模腔，不会与周边的导向结构发生干涉。导向系统采用导柱导套配合精定位块的双重定位方案，合模过程中导柱先完成初步导向，合模到位前精定位块介入实现微米级对位，确保上下模仁的对位精度，避免出现错模、飞边等成型缺陷。冷却系统采用随形水路设计，水路沿着模仁的型腔轮廓排布，距离型腔表面的距离保持均匀，确保成型过程中每个位置的冷却速度一致，减少积木的成型内应力，避免后续存放过程中出现变形，同时缩短成型周期，提升生产效率。整套模具的所有非标准零部件都适配3D打印加工工艺，小批量试产阶段无需开制金属模，直接通过3D打印制作模具部件即可完成试模验证，快速验证进胶方案、冷却效果、顶出结构的合理性，大幅缩短模具开发周期，降低前期试错成本，适合小批量定制积木、文创类积木产品的快速生产需求。模具的排气槽开设在型腔的末端位置，深度控制在塑料熔料不溢边的范围内，可快速排出型腔内的空气，避免成型后的积木出现气泡、缺胶、烧焦等缺陷。
