无线电电子设备用塑料防护外盒结构

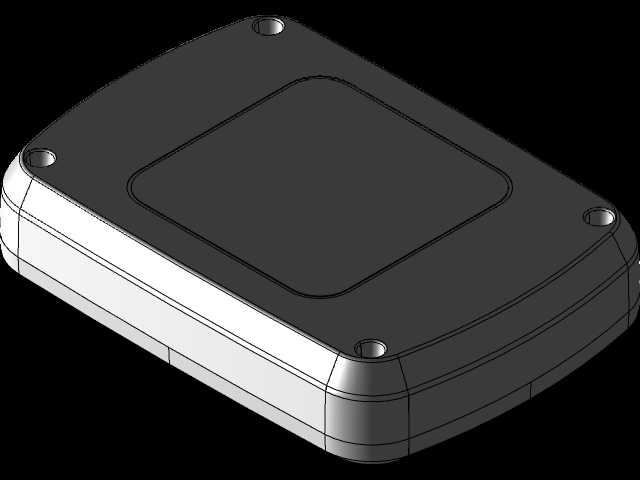

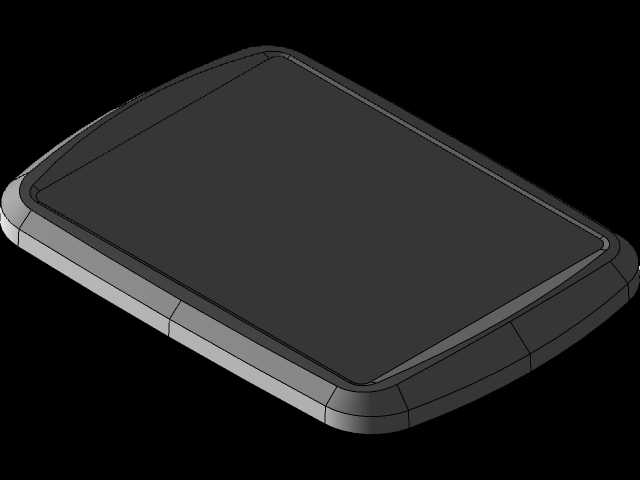

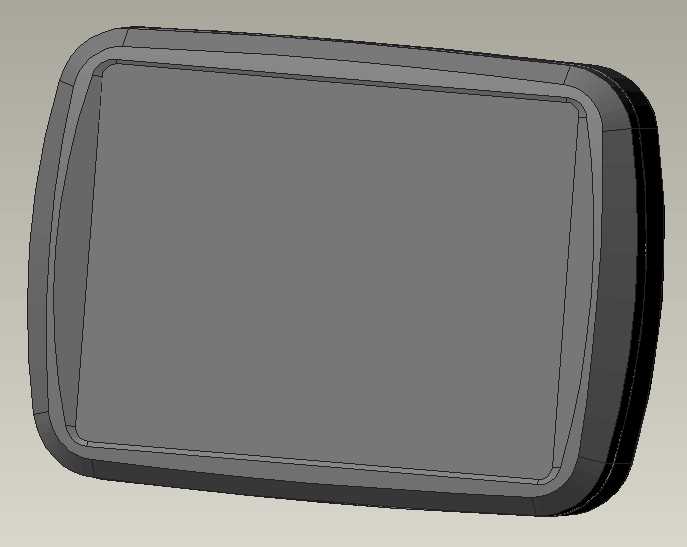

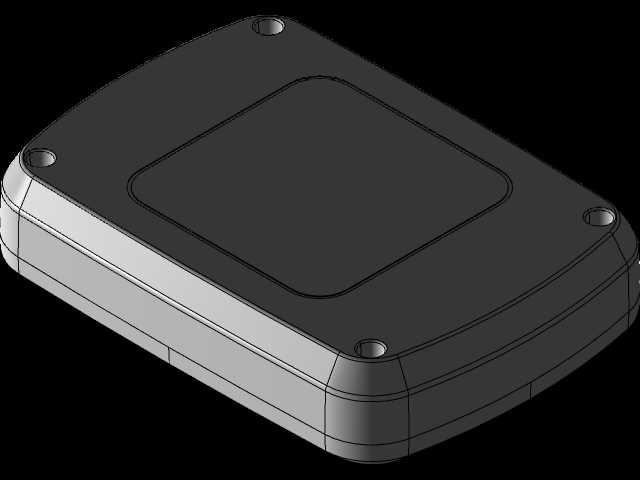

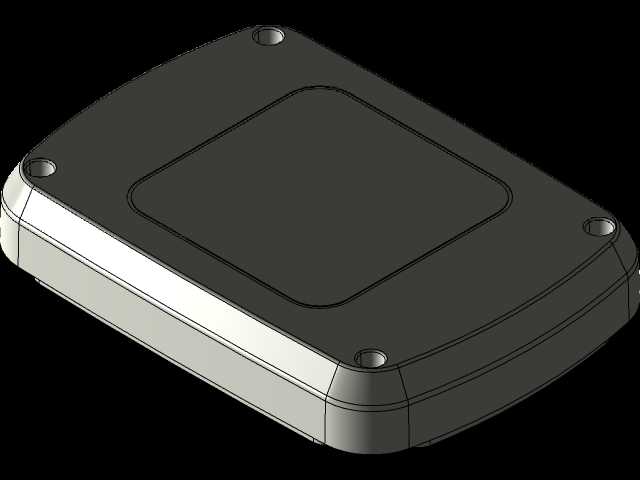

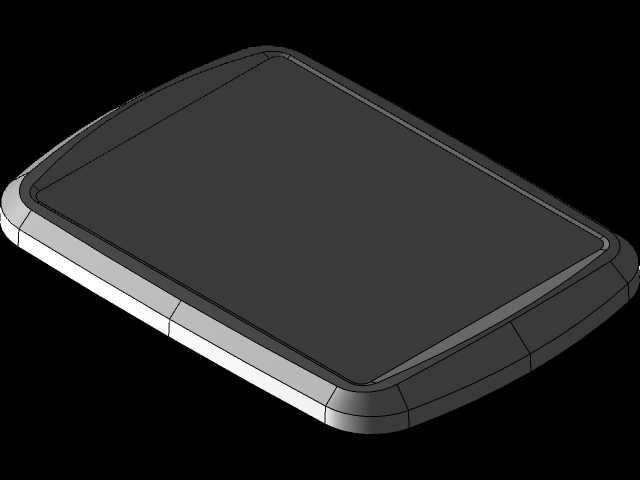

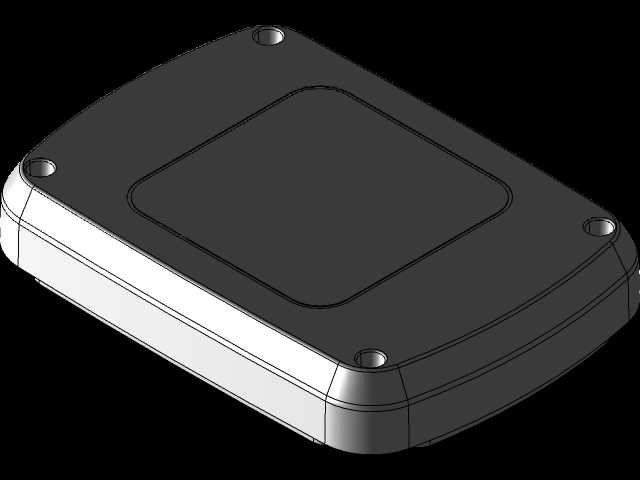

这款塑料外盒主要面向便携无线电类电子设备的封装场景，常见于手持收音机、小型户外信号接收终端这类需要兼顾防护与握持手感的产品上，日常使用中需要抵御日常携带的磕碰、轻微泼溅，同时要给内部的电路板、电池、收音模组提供稳定的安装支撑，避免内部元器件受外力移位影响收音性能。从结构设计来看，整体采用带圆角的类矩形轮廓，边缘做了多层阶梯式的止口结构，上下盒体扣合时可以通过止口实现定位，不需要额外增加复杂的定位柱就能保证装配后的齐平度，同时阶梯止口也能形成简易的挡水缝隙，减少日常使用中灰尘、溅水从合模缝隙渗入内部的概率。盒体侧壁做了均匀的壁厚过渡，边缘位置厚度略大于平面区域，既可以提升整体的抗冲击性能，跌落时边角位置首先受力，加厚的结构能分散冲击力避免壳体开裂，也能在注塑生产时减少缩痕出现的概率，保证外表面的平整质感。安装边界方面，盒体内侧预留了统一高度的安装柱位，柱位的高度根据内部电路板的堆叠尺寸设计，刚好可以承托PCB板，配合自攻螺丝就能完成电路板的固定，不需要额外增加支撑结构；盒体两侧的延伸凸位是专门预留的挂装或者绑带安装位置，户外使用时可以通过绑带将设备固定在背包或者腰带上，提升携带的便利性。设计过程中特意将外表面做了微弧面处理，没有生硬的直角转折，握持时贴合手掌的弧度，长时间手持也不会有硌手的感觉，同时弧面结构也能提升壳体的结构强度，相比纯平面的盒体，受压时不容易出现凹陷变形。盒体的开口边缘做了细微的倒角处理，装配时不会划伤操作人员的手部，也能避免合盖时边缘错位刮花盒体表面。考虑到无线电设备的信号传输需求，整个壳体采用纯塑料材质，没有内嵌金属件，不会对内部天线的信号接收造成屏蔽，保证收音灵敏度不受外壳影响。内部的空间预留充分考虑了不同版本元器件的堆叠差异，在电池仓位置预留了一定的冗余空间，可以兼容不同厚度的充电电池，不需要重新开模就能适配多款配置的同系列产品，有效降低了产品的开模成本。
