四联体60吨棕榈油储存储罐结构

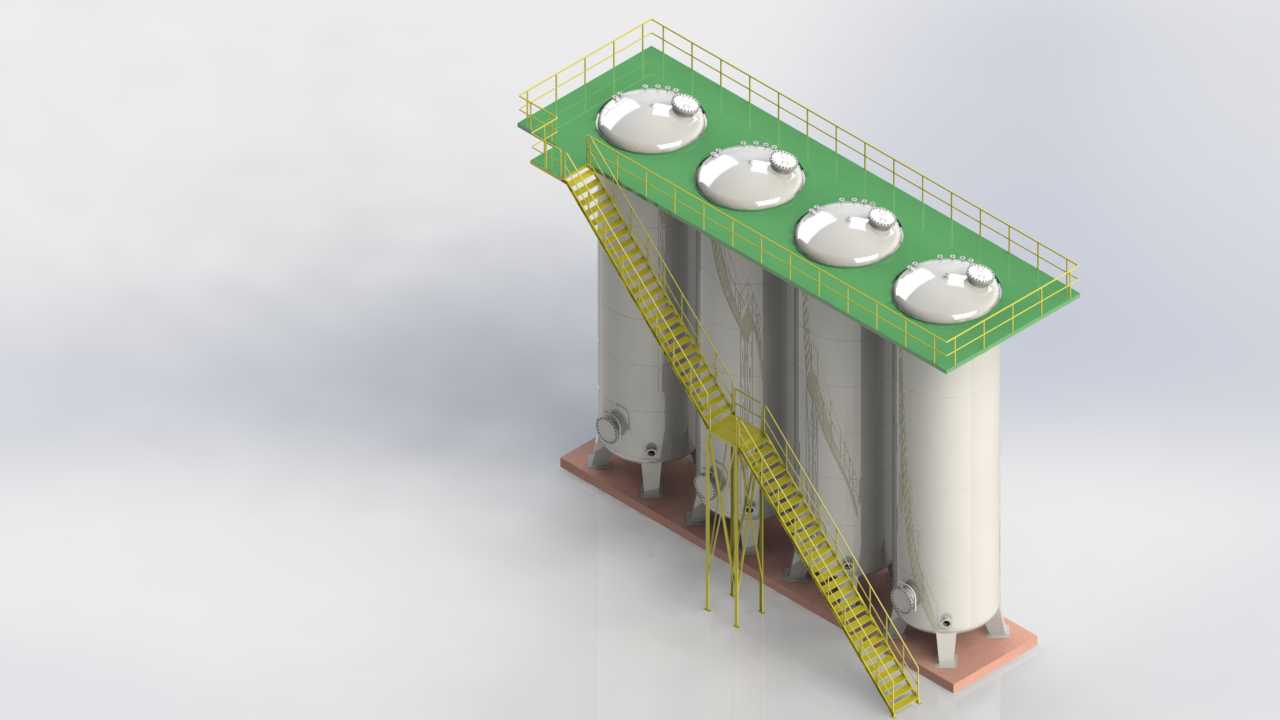

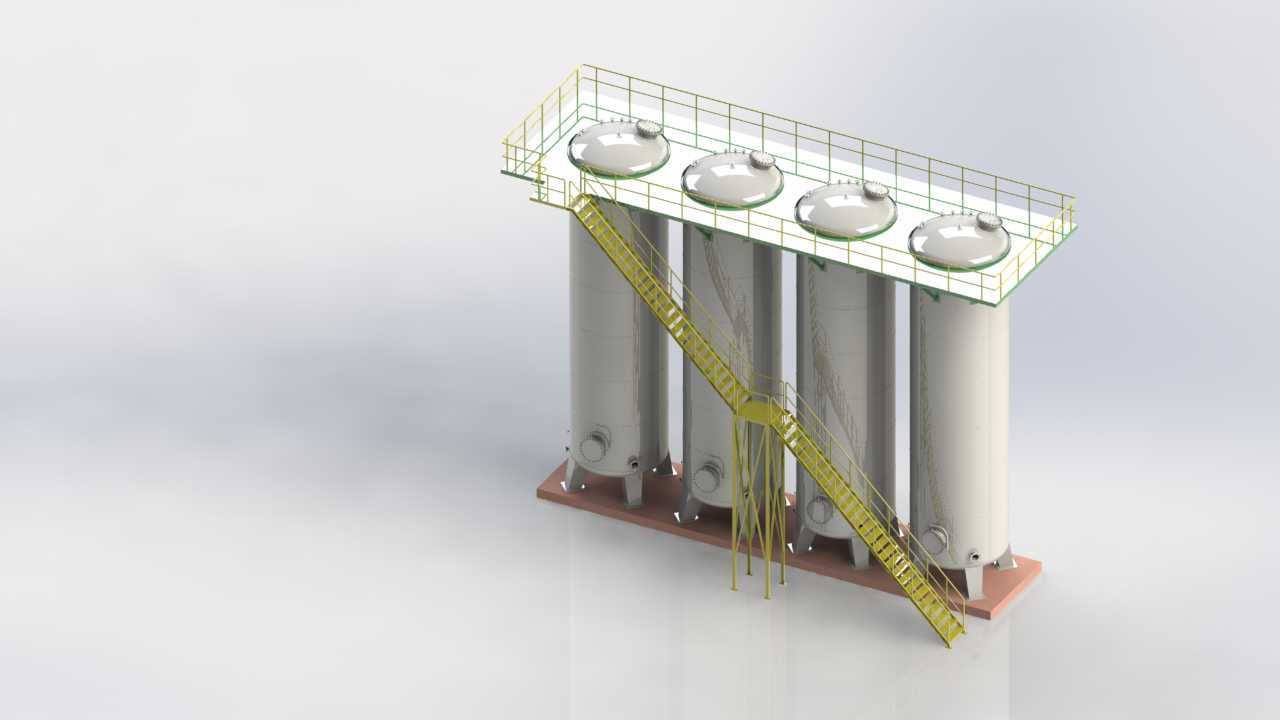

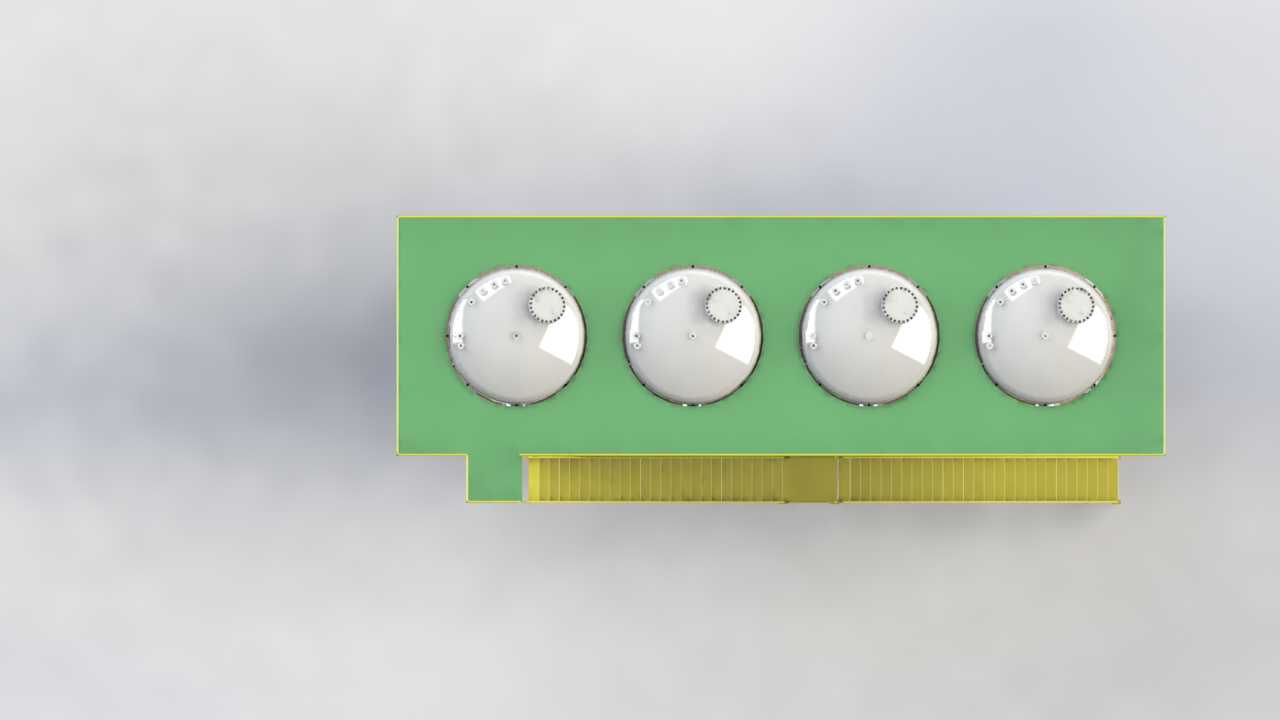

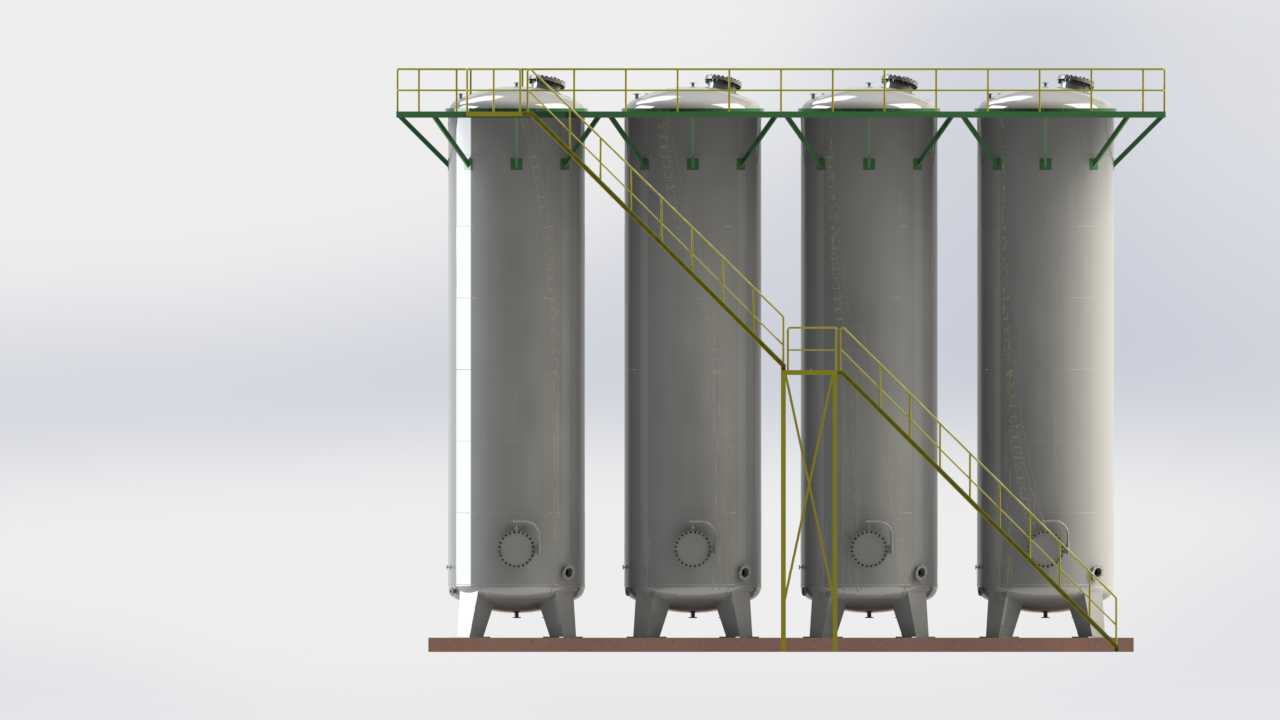

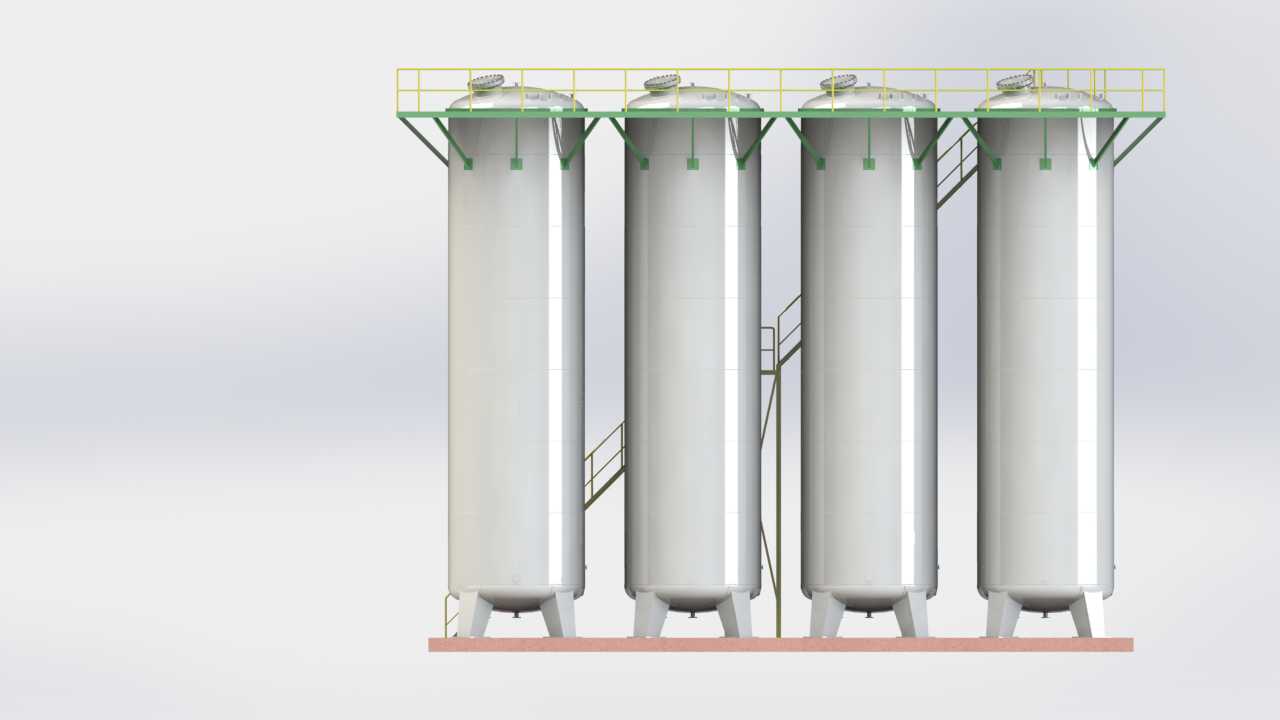

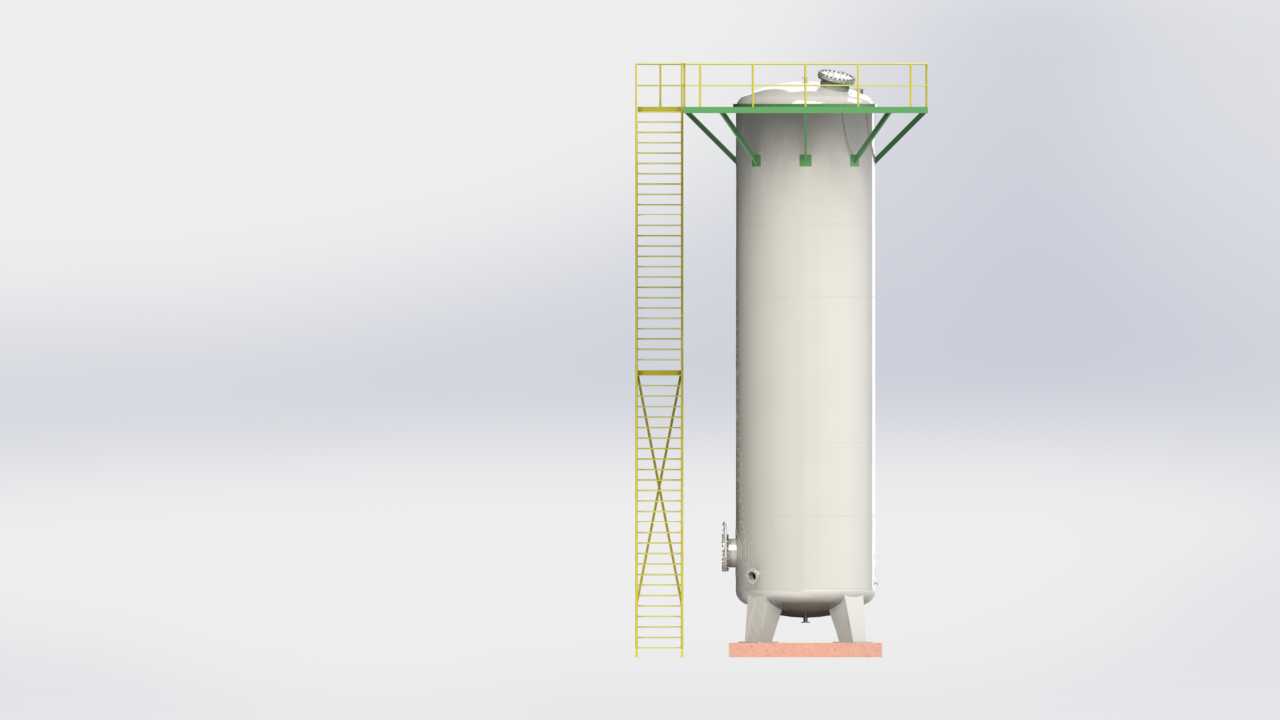

这套四联体立式储槽主要面向食用油脂加工厂区的原料暂存工段设计，单槽额定储料重量对应60吨棕榈油常温存储工况，整体采用成组排布的结构逻辑，相比独立单罐排布可减少30%左右的厂区占地，同时集中布置的操作平台能缩减日常巡检、阀门操作的动线长度，适配中型油脂加工厂预处理车间与精炼车间之间的中转存储需求，也可用于中小型粮油仓储库区的固定储料点位布设。罐体主体采用A240 304不锈钢板材卷制焊接，接触物料的内壁做镜面抛光处理，避免棕榈油在长期存储过程中出现挂壁残留、酸败变质的问题，罐体底部设计为带锥度的排料结构，配合低位安装的放料阀，可实现储料的无残留排空，减少清罐作业的物料损耗与人工成本。顶部操作平台采用花纹钢板铺设，四周设置1.2米高的安全防护栏杆，配套斜向钢梯带防滑踏步与双侧扶手，满足厂区高空作业的安全规范要求，爬梯与平台的连接位置做了加强筋补强，可承受3人同时带工具作业的载荷。四个罐体共用底部的一体式安装底座，底座采用型钢焊接框架结构，每个罐体支脚位置设置可调式支撑垫铁，安装时可通过垫铁调整罐体垂直度，避免因基础沉降不均导致罐体焊缝受额外应力，底座的安装边界预留了地脚螺栓固定点位，可直接与厂区混凝土基础做锚固连接。设计阶段优先考虑了储料的温度适配性，棕榈油在低于24度时会出现凝固现象，因此罐体侧壁预留了伴热盘管的安装接口，后期可根据厂区蒸汽供应条件加装伴热系统，保证低温环境下储料保持可流动状态；顶部每个罐体单独设置人孔、呼吸阀与料位计接口，人孔采用快开式压盖结构，方便后期进罐检修清理，呼吸阀可平衡罐内外气压差，避免进料、排料过程中罐体出现憋压或抽瘪的问题。罐体之间的连接管路做了等电位跨接，满足厂区易燃易爆区域的防静电要求，整体排布时将所有操作阀门、仪表接口都集中朝向爬梯侧的操作面，日常操作无需绕行罐体，大幅降低运维人员的作业强度。
