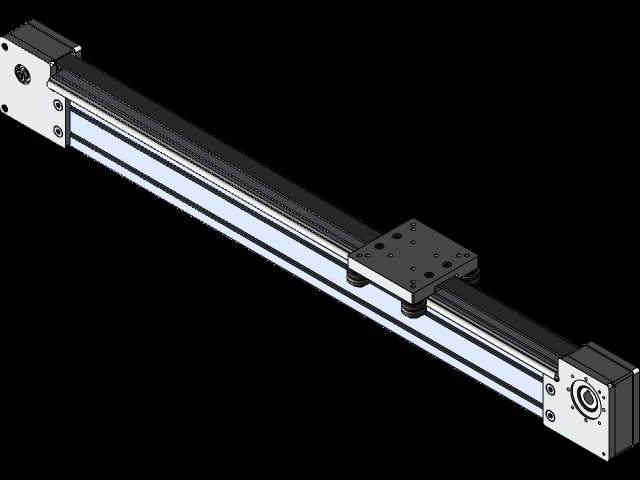

同步带直线滑台线性导轨模组结构

这款线性运动模组在非标自动化产线里的适配场景非常广，不管是3C产品组装工位的点位移栽、点胶设备的横移轴，还是包装生产线的物料推送、检测设备的扫描轴搭载，都能见到这类结构的身影。从结构设计逻辑来看，主体采用铝型材作为基座承载主体，型材本身的槽道结构既可以作为同步带的运行防护腔，也能兼容标准T型螺母实现快速安装固定，不需要额外加工复杂的安装基面，能大幅缩短现场装配的调校周期。两端的端座集成了同步带轮安装位与张紧调节结构，主动端预留了电机安装法兰接口，可适配不同规格的伺服或步进电机，从动端的张紧螺栓可以直接调整同步带的预紧力，避免长期运行出现打滑、回程间隙过大的问题。中间的滑动搭载板通过多组滚轮与型材导轨面配合，相比传统滚珠导轨结构，这类同步带驱动的滑台运行速度更快，噪音控制表现更优，适合长行程、中低负载的高频往复运动场景。设计阶段已经提前考虑了安装边界的适配问题，滑台整体宽度控制在常规工业铝型材的兼容尺寸范围内，安装孔位采用等间距标准排布，既可以水平安装作为横向移栽轴，也可以垂直安装作为上下料的提升轴，甚至能够多轴组合搭建十字、龙门式运动平台。滑动板上预留了多组螺纹安装孔，可直接搭载气动夹爪、吸盘、焊枪、检测探头等末端执行件，不需要额外设计转接板。同步带本身采用内置钢丝芯的聚氨酯材质，耐磨性能出众，长期运行的伸长率控制在极低水平，配合端座处的防尘密封结构，能阻挡车间内的粉尘、碎屑进入传动腔，降低日常维护的频次。在实际选型应用中，这类模组的有效行程可以根据产线需求灵活裁切铝型材长度，不需要重新开模制作主体结构，对于小批量定制化的自动化设备项目来说，能有效压缩设计与加工成本，缩短项目交付周期。结构上的限位缓冲设计也做了预留，滑台运行的两个极限位置可以加装油压缓冲器与行程开关，避免高速运行时出现硬碰撞损坏传动部件，整体的结构刚性完全满足中低速往复运动的负载要求，侧向受力时的形变控制在合理范围内，不会因为长期偏载导致运行卡顿、精度丢失的问题。
