管道系统快开式压紧检查门结构

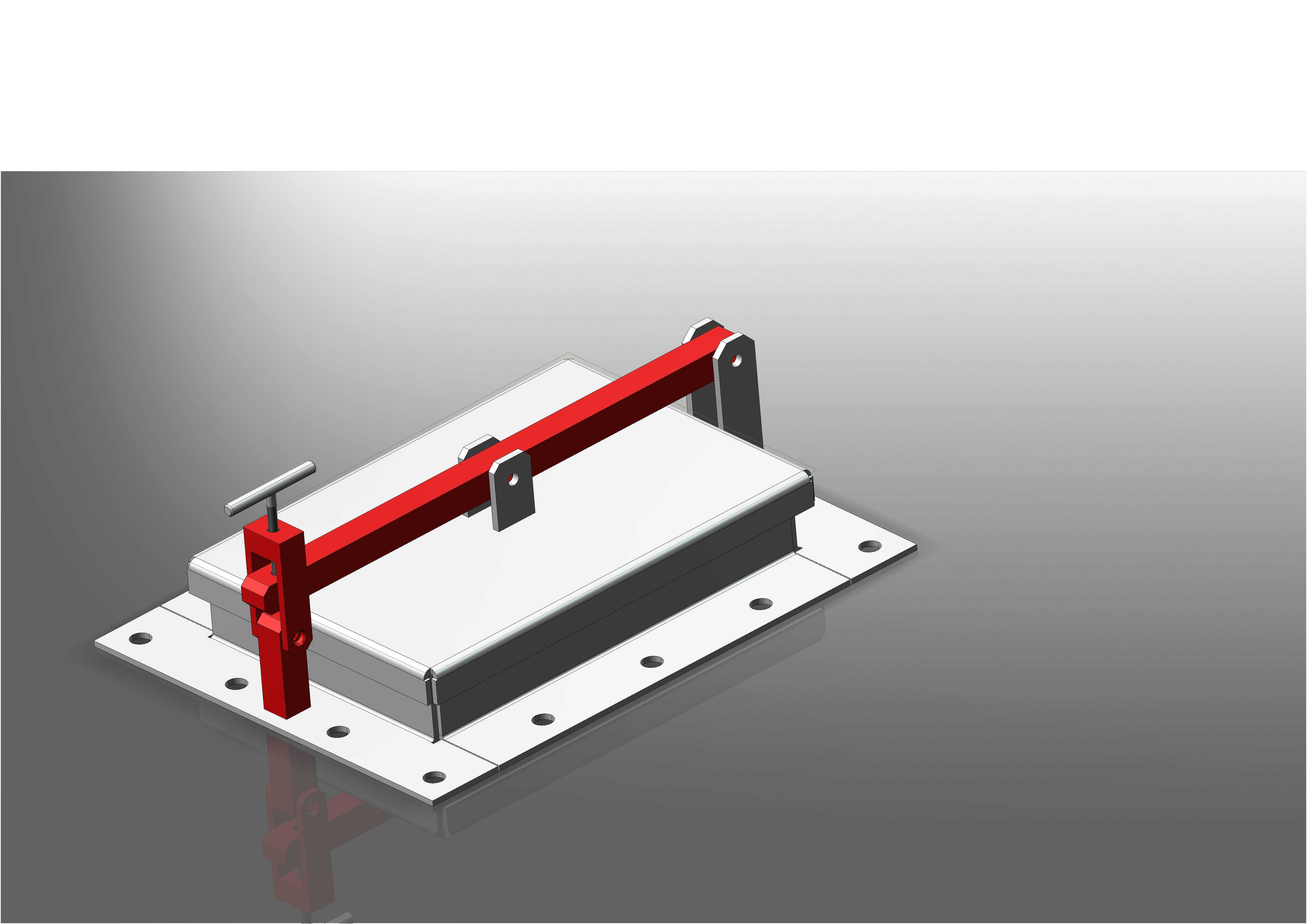

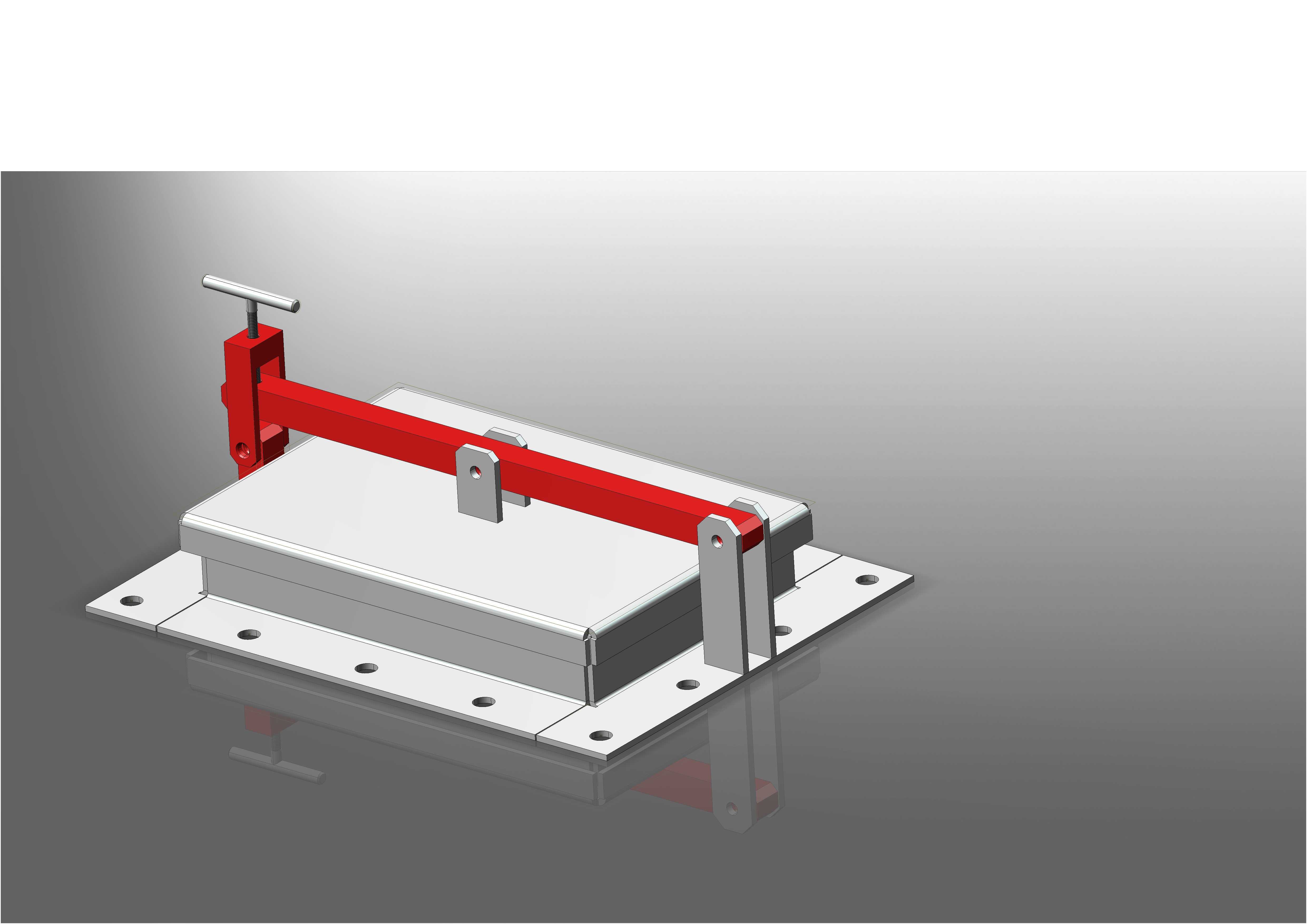

这款检查门主要应用于粉体输送管道、除尘风道、小型料仓侧壁等需要定期开启检视内部工况的场景，日常运维中可通过开启该门完成内部积料清理、滤网更换、故障点排查等操作，无需拆解整段管路，能大幅缩短设备停机维护的时长。从结构设计来看，整体采用法兰式安装基座，基座四周预留均匀分布的螺栓过孔，可直接与管道或仓壁的预留开口通过螺栓紧固连接，安装时需匹配对应开口的尺寸公差，保证接合面的平面度满足密封要求，避免运行过程中出现漏风、漏料的问题。门体与基座之间设置密封垫层，闭合后可实现接触面的可靠密封，适配低压工况下的粉尘、气体输送场景，不会出现介质外泄的情况。压紧机构采用偏心压杆配合红色手柄的设计，操作时无需借助额外工具，手动扳动手柄即可完成门体的锁紧与解锁，压杆上设置的两个固定支座可将压紧力均匀分布在门体上沿，避免单点压紧导致的门体变形、密封不严问题，压杆端部的T型锁紧结构可在闭合后卡入门体的限位槽内，防止设备运行过程中因振动导致压杆松脱。设计过程中优先考虑了操作的便捷性，手柄长度经过力矩校核，普通运维人员单手即可完成启闭操作，同时门体的开启角度经过限位设计，完全开启后门体不会与周边管路、支架发生干涉，预留的操作空间可满足人员伸手检视或使用小型工具清理内部的需求。安装边界方面，基座法兰的外轮廓尺寸需匹配现场开口的安装间距，压杆抬起后的最高高度需预留足够的上部操作空间，避免周边构件阻碍手柄的扳动行程，门体闭合后的整体厚度较薄，不会过多占用管道外部的安装空间，适配空间受限的管路布局场景。结构上所有受力部件均采用金属材质加工，压杆与支座的铰接位置做了耐磨处理，可承受频繁启闭的磨损，长期使用不会出现铰接松旷、压紧力不足的问题，密封垫采用可更换设计，长期使用出现老化磨损后可快速拆卸更换，降低后期维护成本。
