5转8mm刚性夹紧联轴器结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255012
  • 5转8mm刚性夹紧联轴器结构设计
  • 5转8mm刚性夹紧联轴器结构设计

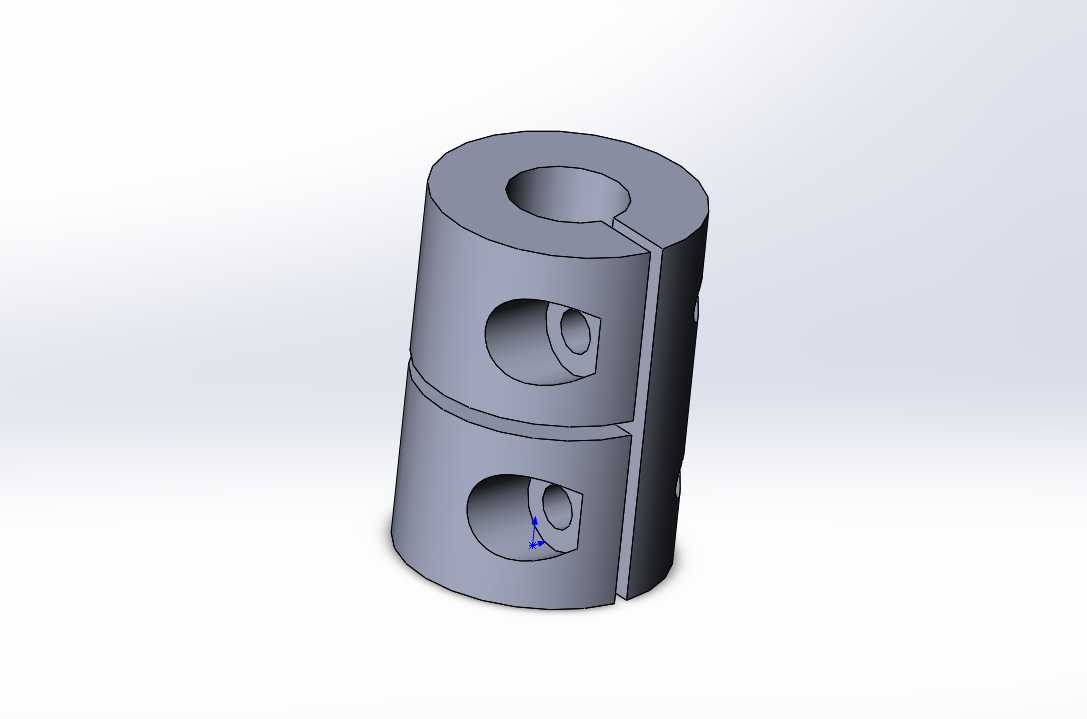

做小型自动化设备传动结构选型时,这类变径刚性夹紧联轴器的出镜率一直很高,尤其在步进电机直连滚珠丝杠的紧凑安装场景里,它的结构优势比弹性联轴器更适配高刚性定位需求。这款联轴器针对5mm轴径的步进电机输出端、8mm轴径的丝杠输入端做匹配设计,整体采用一体式圆柱夹紧结构,沿轴向开有通缝,配合两个径向锁紧螺钉实现轴与联轴器的无间隙抱紧,相比顶丝固定的联轴器,夹紧式结构不会在轴表面留下顶丝压痕,拆装调整时也不会损伤轴的配合面,后期维护更换传动部件的便利性更高。从实际应用场景来看,这类联轴器多用于桌面级3D打印机、小型点胶设备、桌面数控雕刻机的Z轴传动,或是小型滑台模组的动力输入端连接,这类场景的传动扭矩不大,但对传动回差有严格要求,刚性联轴器的零背隙特性可以保证电机输出转角精准传递到丝杠,避免传动间隙带来的定位误差,提升设备的重复定位精度。设计这款联轴器时,首先要确定两端安装轴的公差配合,内孔采用H7级公差,既可以保证轴顺利装入,又能在锁紧后提供足够的抱紧摩擦力,避免传动过程中出现轴与联轴器的相对滑动。轴向通缝的宽度设计需要兼顾抱紧力和结构强度,缝宽过窄会导致锁紧时变形量不足,抱紧力不够容易打滑;缝宽过宽则会降低联轴器整体的抗扭刚度,传动时容易出现形变影响精度。两个锁紧螺钉的位置分别对应两端轴孔的中心位置,螺钉孔采用螺纹孔设计,选用内六角圆柱头螺钉,锁紧时可以施加足够的预紧力,同时螺钉头部沉入联轴器外圆表面,不会突出外圆干涉周边安装空间。外形尺寸上,联轴器的外圆直径根据传递扭矩计算确定,在满足5mm电机轴、8mm丝杠轴的扭矩传递需求前提下,尽量控制外圆尺寸,减少整体占用空间,适配小型设备紧凑的安装布局;轴向长度则要覆盖两端轴的插入深度,保证轴插入后有足够的接触面积,避免局部应力集中导致轴孔变形。安装时需要注意,先将两端轴分别插入对应轴孔,调整好轴的插入深度,保证两个轴的端面在联轴器内部留有微小间隙,避免轴顶死产生额外轴向力,再依次对角锁紧两个螺钉,保证抱紧力均匀分布,避免联轴器出现偏斜导致轴承受额外径向力。这类刚性联轴器不具备补偿轴偏心、角偏的能力,所以安装时需要严格保证电机轴与丝杠的同轴度,通常会配合安装基准面做定位,减少两轴的不对中量,避免传动过程中产生额外振动和轴承磨损。相比其他类型的联轴器,这种一体式夹紧刚性联轴器结构简单,零件数量少,加工难度低,批量生产时成本可控,同时没有易损件,使用寿命长,在低扭矩、高刚性要求的小型传动场景里是性价比极高的连接件选择。建模过程中需要注意通缝的收尾处理,通常在缝的末端做止裂孔设计,避免锁紧时应力集中导致联轴器沿缝隙开裂,同时内孔与外圆的同轴度公差需要严格控制,保证安装后转动平稳,减少动不平衡量。
