壁挂式卫浴洗手台安装结构三维设计

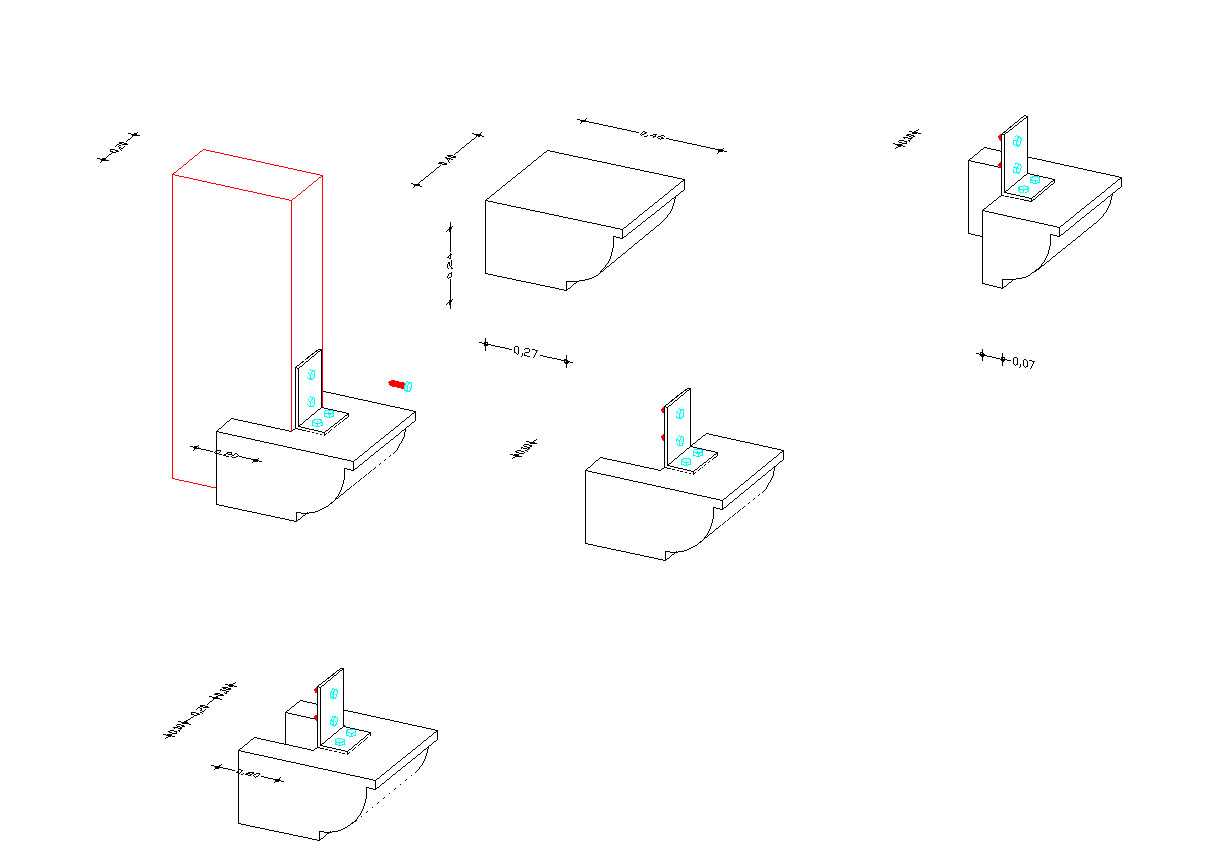

该套壁挂式卫浴台盆组件的三维设计，核心围绕小户型卫浴空间的墙面安装需求展开，区别于传统落地式台盆占用地面空间的弊端，整套构件完全依托墙体承载，适配住宅卫生间、公共盥洗区、紧凑型商用卫浴间等多种场景，尤其适合地面管线排布复杂、需要预留清洁动线的空间使用。从结构设计逻辑来看，整套构件拆分了高立柜、台盆主体、龙头安装位三个独立模块，各模块之间通过预设的定位卡扣对齐，最终统一通过预埋钢板与膨胀螺丝完成墙面固定，安装时无需在地面做支撑结构，台盆下方完全留空，既方便日常地面清洁无卫生死角，也能给腿部留出充足活动空间，适配不同身高使用者的操作需求。从尺寸边界来看，设计阶段就严格控制了各模块的外伸尺寸，台盆主体从墙面外伸的距离控制在合理范围，避免外伸过长导致承重应力集中，同时保证台盆的使用进深满足洗手、洗漱的操作需求；高立柜模块紧贴墙面布置，宽度与台盆侧边对齐，既可以收纳卫浴用品，也不会额外占用横向空间，各模块的拼接缝隙控制在装配公差允许范围内，避免后期使用出现积灰、渗水的问题。固定结构的设计是这套构件的核心，安装时需要先在墙体对应位置预埋承重钢板，钢板通过膨胀螺丝与墙体内部的结构层牢固连接，再将台盆、立柜的背部挂点与钢板上的预设挂接位对齐锁死，螺丝固定点全部做了隐藏式处理，外观看不到外露的固定件，兼顾结构强度与外观整洁度。龙头安装位预设在台盆靠墙面的台面上，预留了标准的进水接头安装孔位，不需要现场二次开孔，装配时直接对接进水管道即可完成安装，台盆的下水口也预设在盆体最低点，保证排水顺畅无积水。整套三维模型完整还原了各模块的装配关系与安装定位尺寸，结构设计人员可以直接参考该模型的固定点位排布，调整适配不同墙面的承重条件，卫浴产品选型人员也可以通过模型直观判断产品的空间占用情况，提前规划卫浴空间的动线布局，避免现场安装时出现尺寸冲突、承重不足的问题。
