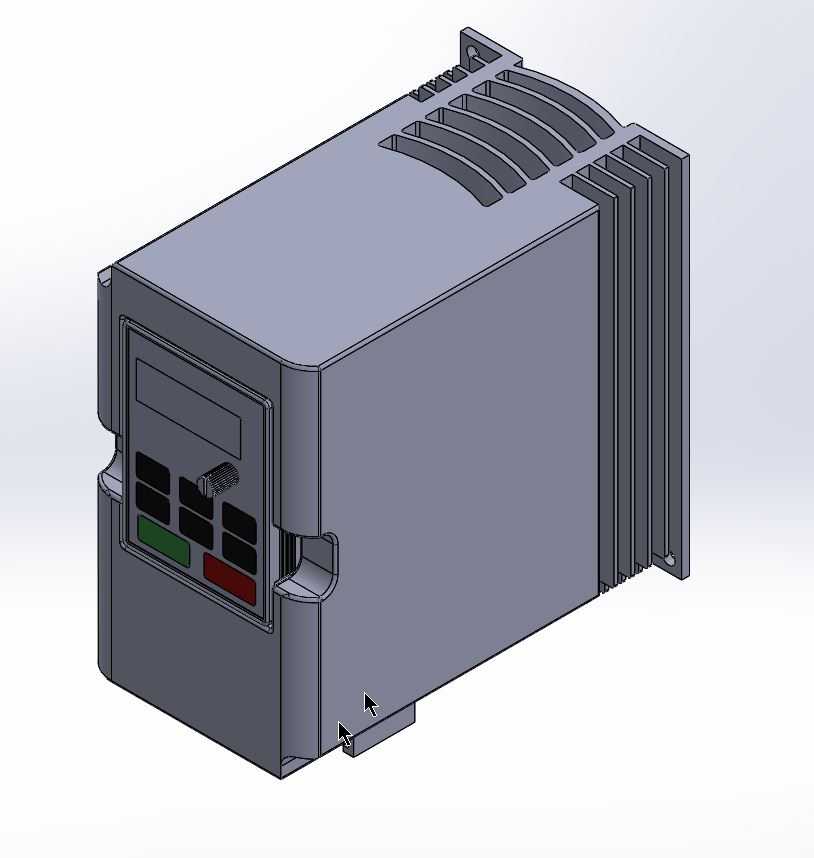

英威腾GD10系列小型变频器三维结构

这款小型传动控制单元的三维结构，完全还原了实物的装配逻辑与安装边界，做结构设计时可以直接调用到设备布局里核对干涉。日常做小型输送线、台式加工专机、小型风机水泵的电控布局时，这类小功率变频器是最常用的传动部件，很多新手做电控柜布局时容易忽略本体的散热筋凸起、接线端子的操作空间，最后现场装柜时要么插线困难，要么散热间隙留得不够导致运行过热，这个模型把所有外部结构细节都做了还原，能直接在装配环境里核对安装孔位、预留接线操作空间、核对与周边器件的安全间隙。从设计思路上看，这款小功率机型走的是紧凑化安装路线，本体侧面的一体化散热筋是和壳体压铸成型的，不需要额外加装独立散热风道，适合壁挂式安装或者直接卡在电控箱内的标准导轨上，前面板的操作按键与显示区域做了下沉式设计，避免设备搬运或者现场操作时误碰按键，下方的状态指示灯做了分色处理，运行、故障、电源状态可以直观区分，不需要额外外接显示单元就能快速排查设备状态。做设备选型时，很多工程师只看功率参数忽略外形尺寸，这款机型的本体宽度控制得比较窄，多台并排安装时只需要预留极小的侧向间隙就能满足散热要求，底部的安装固定孔位做了沉台设计，用自攻螺丝或者螺栓固定时不会突出本体表面，不会和后方的走线槽产生干涉。接线区域的盖板做了卡扣式结构，不需要额外拆螺丝就能打开接主回路与控制回路的线，现场调试维护效率更高，本体侧面的预留卡扣位可以外接通讯模块或者扩展IO卡，不需要额外改动安装位置就能扩展功能，做三维布局时可以直接根据这个结构预留扩展模块的安装空间，避免后期加功能时没有足够位置。
