车间线棒式周转行李手推车结构设计

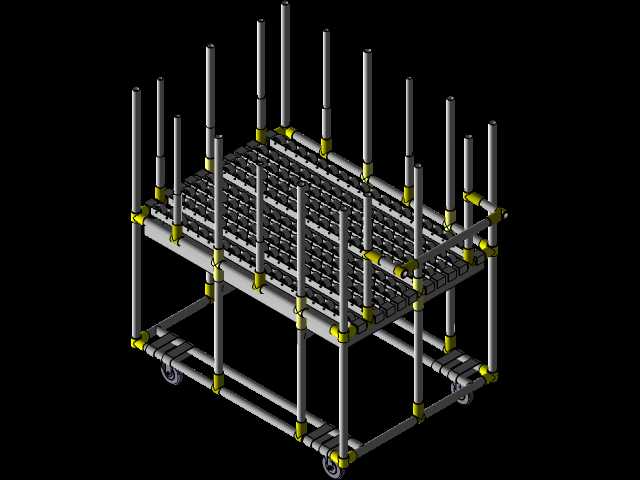

这款线棒结构的手推车，主要面向生产车间内部工序间物料周转、仓储区域拣货转运、厂区内零散行李及工装件短距离搬运场景设计，适配平整硬化的环氧地坪、水泥地坪通行环境，可配合电梯完成跨楼层物料转运作业。整车采用模块化线棒搭建思路，主体承载框架由标准外径28mm的复合线棒通过金属接头拼接锁紧，无需复杂焊接加工，使用者可根据实际承载的物料尺寸、堆放高度需求，灵活调整上层护栏立杆的排布密度与安装高度，适配不同规格周转箱、零散零部件、工装夹具的盛放需求。台面采用镂空网格板铺设，相比整板台面自重更轻，同时可避免表面积攒铁屑、切削液、灰尘，日常清理维护更便捷，网格板面的防滑结构可避免周转箱在推行过程中出现滑移偏移。底部框架预留了脚轮安装位，标配4只万向脚轮，其中两只带刹车锁定结构，停靠作业时踩下刹车即可固定整车位置，避免在带坡度的工位旁出现溜车风险，脚轮采用聚氨酯轮面，推行过程噪音低，不会划伤车间环氧地坪，单轮承载可满足常规周转作业的载荷需求。设计过程中充分考虑了人工推行的人机工程尺寸，台面离地高度控制在适合人工取放物料的区间，避免操作人员频繁弯腰取件产生职业劳损，周边立杆高度高于常规堆放物料的重心高度，可在转运过程中对物料形成侧向围挡，防止急停、转向时物料从台面滑落。整车框架的接头处均采用内胀式锁紧结构，长期使用出现松动时只需拧紧锁紧螺栓即可恢复结构刚性，无需整体更换构件，后期维护成本极低，所有线棒端面均安装有防滑端盖，避免尖锐端面划伤操作人员或刮蹭物料外包装。框架底部预留了足够的离地间隙，可顺利通过车间常见的地面接缝、门槛、小型减速带，不会出现底盘剐蹭地面的问题，整车宽度适配车间标准人行通道、电梯轿厢的通行宽度，可在狭窄的设备间隙之间灵活转向穿行，无需额外预留过大的转弯空间。上层立杆采用分段式安装设计，若需转运高度较高的物料，可快速拆除对应位置的立杆，拓展台面的盛放边界，无需对主体框架做破坏性改动，适配多品类、变尺寸的物料转运需求，相比传统焊接结构的手推车，适配场景更灵活，改造调整的时间成本更低。
