轻量化优化型桁架式通行桥结构

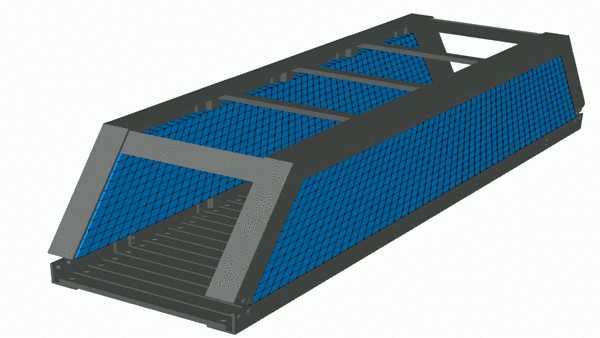

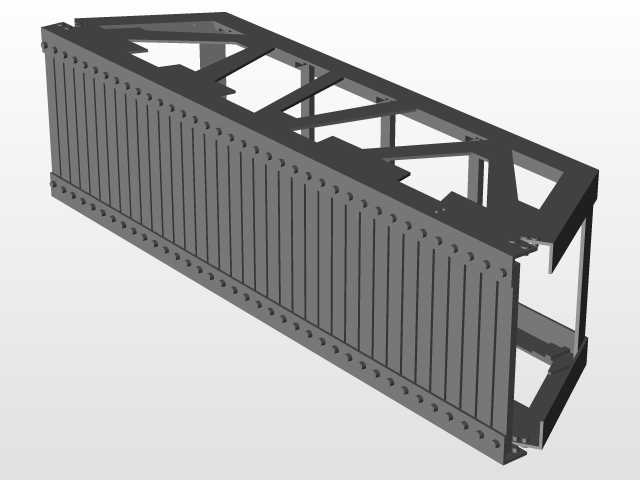

该桁架式通行桥主要应用于厂区内部跨工位物料转运、设备检修临时通道搭建，也可适配自动化生产线跨线人行通道、仓储区域跨输送线通行场景，替代传统厚重的钢制过桥，在满足承重要求的前提下大幅降低结构自重，减少安装时的基础承载压力。从结构功能来看，桥体两侧采用密筋网格围护结构，既可以避免通行过程中工具、小件物料从侧边掉落，也能在保证侧向防护强度的同时，减少围护结构的材料用量，网格的通透设计也不会遮挡通道两侧的作业视线，方便现场人员观察桥体下方设备的运行状态。桥面采用等距排布的防滑承重筋条，筋条之间预留微小间隙，可及时排走桥面的积水、积尘，避免湿滑环境下通行打滑，筋条的凸起结构也能增加鞋底与桥面的摩擦力，适配工厂作业鞋的通行摩擦需求。设计阶段围绕减重30%的目标做拓扑优化，将传统实心侧板替换为斜向加强筋搭配边框的桁架受力结构，把材料集中布置在受力传递的主路径上：桥体两端的支撑边框做加厚处理，承担桥体整体的竖向载荷传递，斜向筋沿桥体长度方向呈X型排布，抵消通行时产生的侧向剪切力与纵向扭矩，避免桥体在重载通行时出现侧向形变。桥体的安装边界适配常规厂区通道的跨距需求，两端支撑边预留了与地面基础、工位平台连接的固定孔位，安装时不需要额外做复杂的预埋处理，直接通过膨胀螺栓即可完成固定，单段桥体的重量控制在人工辅助简易工具即可搬运的范围内，不需要调用大型吊装设备，适合车间内部灵活布置调整。围护结构的网格尺寸经过受力校核，在满足侧向抗冲击要求的前提下，尽可能缩减单根网格筋的截面尺寸，同时网格的排布密度兼顾防护要求，不会出现人员肢体意外卡入的间隙风险。桥体的整体截面采用下宽上窄的梯形轮廓，下部宽度大于桥面通行宽度，进一步提升桥体放置后的稳定性，即使受到侧向的意外碰撞，也不容易出现侧翻风险。主受力筋的连接位置均做圆弧过渡处理，避免应力集中导致的结构疲劳损坏，延长桥体在频繁通行工况下的使用寿命。
