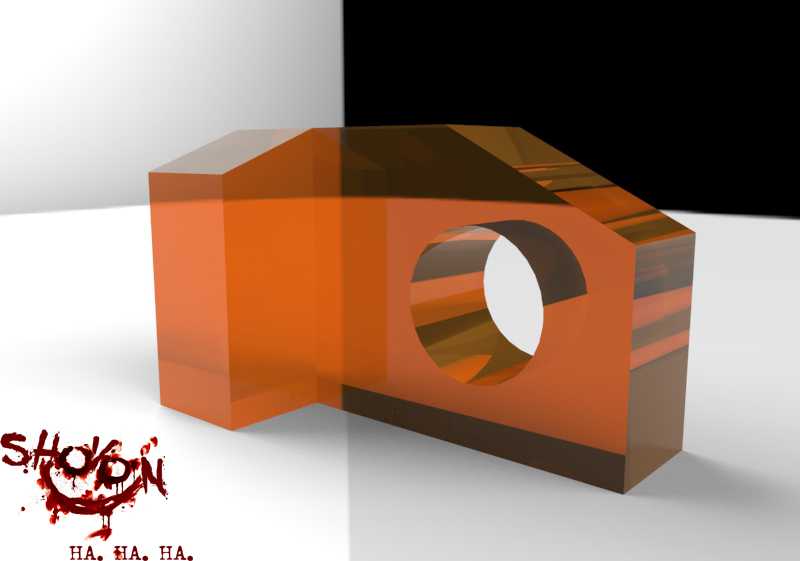

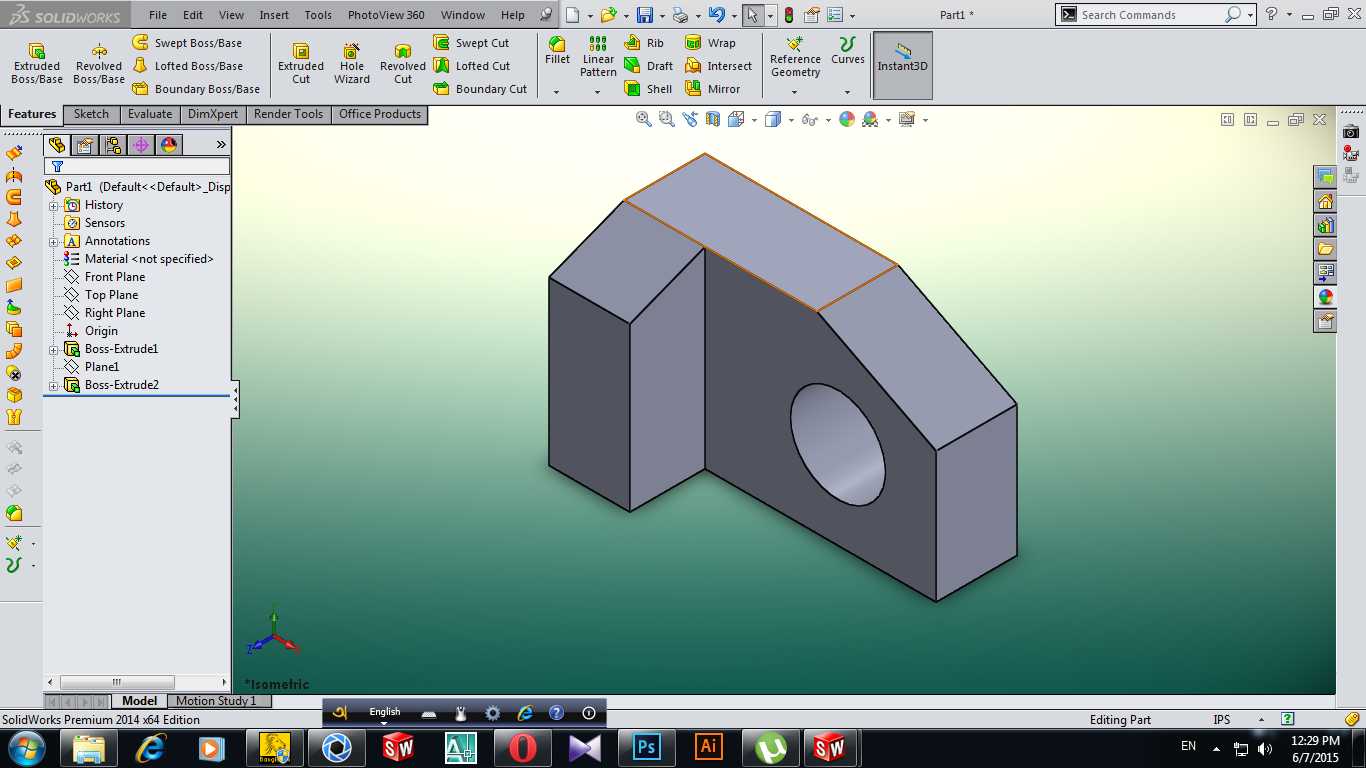

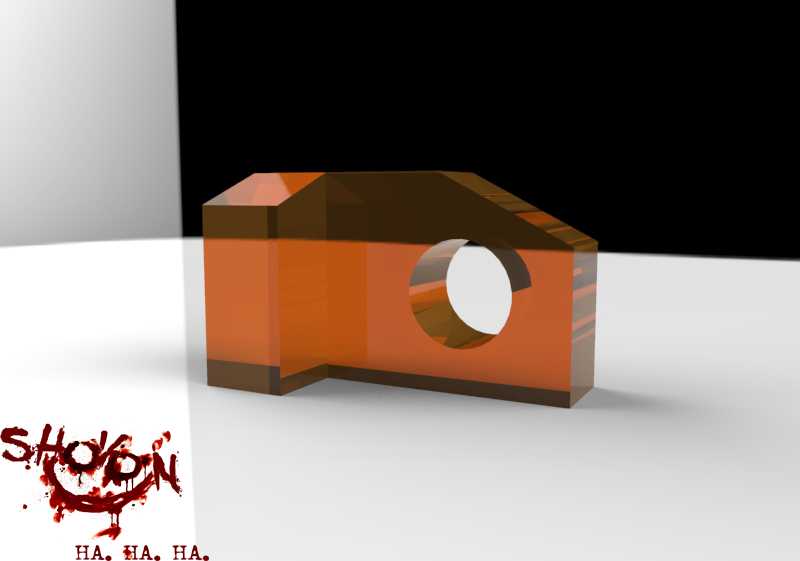

带通孔L型定位连接结构件

该结构件属于机械装配体系里常用的定位连接类零件，日常多应用在工装夹具的工位定位、小型自动化设备的模组衔接、检测治具的基准固定场景中，核心作用是为相邻两个垂直安装面的组件提供刚性连接支撑，同时借助中部通孔完成销轴类零件的穿装定位，限制装配组件的径向窜动余量。从结构设计逻辑来看，整体采用L型块体构型，两个互相垂直的安装端面均做了平面度公差约束，装配时可直接贴靠对应设备的安装基准面，不需要额外加装调整垫片就能保证0.02mm以内的贴合精度，减少装配环节的配作工作量。中部的通孔为贯通式设计，孔壁做了均匀的壁厚处理，既可以穿装定位销轴实现相邻零件的铰接定位，也能穿装锁紧螺栓完成组件的压紧固定，孔口位置做了微小的倒角处理，避免销轴或螺栓穿装时出现卡滞、刮伤螺纹的问题。零件的外轮廓棱边均做了去毛刺处理，所有非安装面的棱边倒钝R0.5，既可以避免装配过程中划伤操作人员，也能减少零件周转过程中因磕碰产生的形变，影响最终装配精度。从安装边界来看，该零件的整体块体厚度均匀，垂直段的高度与水平段的长度比例经过优化，在保证整体结构刚性的前提下，尽可能压缩了零件的占用空间，适配安装空间局促的小型设备内部装配场景，不会和周边的管线、其他运动构件产生运动干涉。零件的材质适配范围较广，建模时预留了不同材质的参数调整空间，既可以采用45号钢做调质处理用于重载工装的连接部位，也可以采用POM、亚克力等非金属材料制作轻量化治具的定位块，满足不同载荷等级的使用需求。在实际装配应用中，该零件的两个垂直端面可根据实际使用需求加工沉头孔或者螺纹孔，直接通过螺栓锁紧在设备基座上，中部通孔可根据配合销轴的尺寸做公差适配，间隙配合时可作为铰接支点使用，过盈配合时可作为固定定位基准使用，适配多种不同的装配工况。建模过程中对零件的壁厚做了均匀性校验，避免出现壁厚突变导致的注塑或铸造环节缩孔缺陷，若采用注塑工艺生产，可直接在现有模型基础上添加拔模斜度，不需要对主体结构做大幅调整，缩短后续的工艺转化周期。
