工业脉冲布袋式过滤除尘装置结构设计

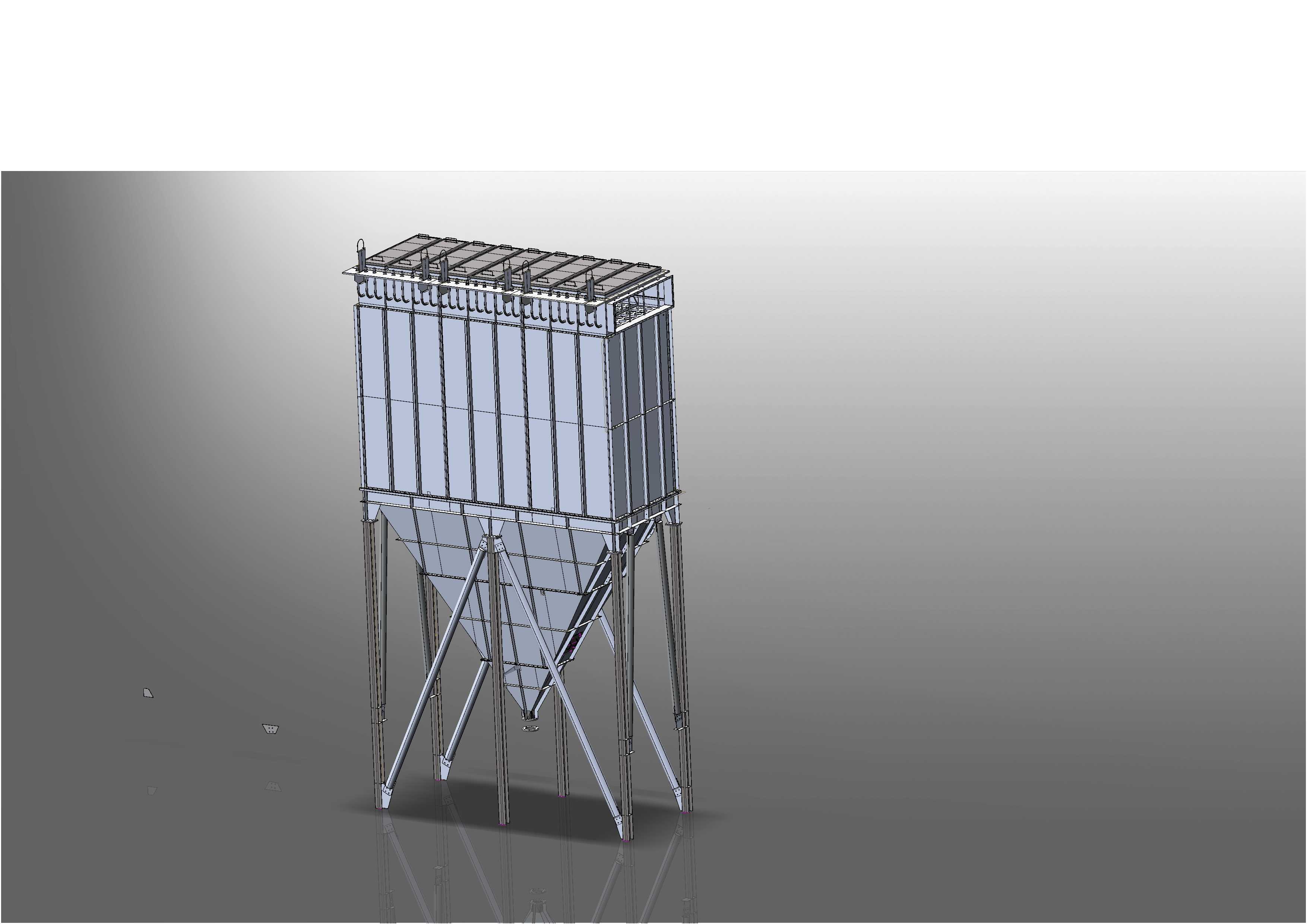

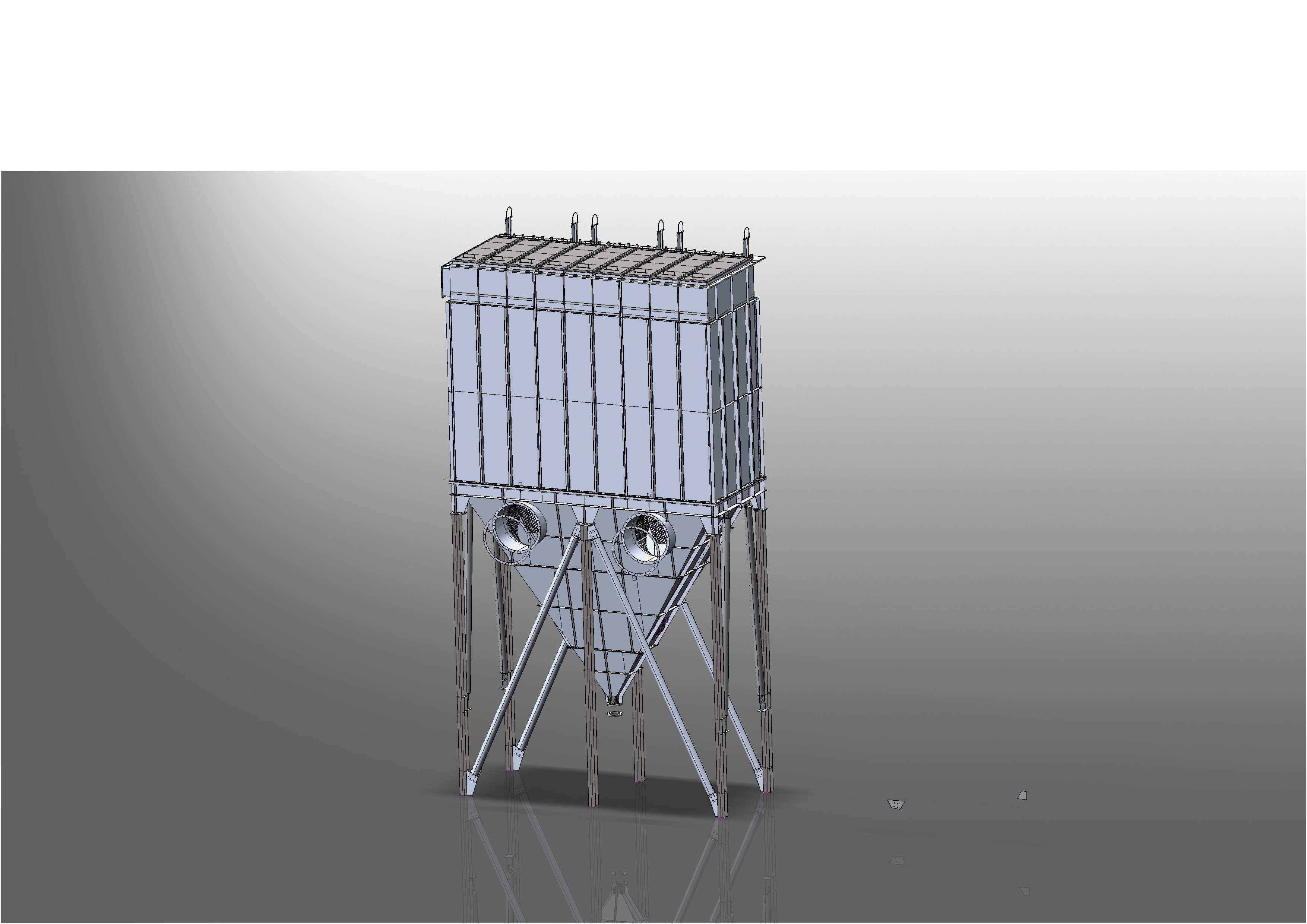

这套过滤装置主要面向工业生产环节的含尘废气治理场景，常见于木工加工车间、金属打磨工位、建材生产投料段、燃煤锅炉尾气排放段这类粉尘浓度较高的作业区域，核心作用是拦截气流中的固体颗粒物，避免粉尘直接排入大气造成污染，同时也能回收部分有价值的工艺粉料，减少生产物料损耗。从结构设计来看，装置采用上箱体、中箱体、灰斗三段式分体布局，上箱体预留了脉冲喷吹机构的安装位，日常运维时可以直接打开顶部盖板更换滤袋，不需要拆解主体框架；中箱体是滤袋的核心安装腔，内部设置了花板用来分隔净气腔和含尘气腔，含尘气流从箱体侧部的进风口进入后，会因为腔体截面突然扩大导致流速骤降，大颗粒粉尘在重力作用下直接沉降到下方灰斗，细小颗粒则随气流附着在滤袋外表面，过滤后的洁净气体透过滤袋进入上箱体，从出风口排出。灰斗部分采用锥形收口设计，倾斜角度严格按照粉尘安息角设置，避免粉尘在斗壁堆积搭桥，四条支腿采用型钢焊接成型，支腿间设置了交叉斜撑强化整体刚性，即使在厂区有行车运行带来的微振动环境下，也能保证设备整体稳定性，不会出现焊缝开裂或者结构偏移的问题。设计时充分考虑了现场安装的边界条件，支腿底部预留了地脚螺栓安装孔，可以直接和混凝土基础的预埋螺栓对接，不需要额外做转接支架；进风口和出风口都采用标准法兰接口，能直接和厂区现有通风管道对接，减少现场配焊的工作量。滤袋的排布间距经过反复校核，既保证了单位体积内的过滤面积满足处理风量要求，也预留了足够的检修空间，运维人员可以在不拆除相邻滤袋的情况下完成单根滤袋的更换。喷吹系统的安装位和滤袋中心严格对中，保证脉冲清灰时压缩空气能均匀喷入每根滤袋，避免局部滤袋清灰不彻底导致阻力过高。设备整体采用模块化设计思路，上中下三段可以在工厂预制完成后拆分运输，到现场只需要通过螺栓拼接即可，大幅降低了现场安装的施工周期，也方便后续如果厂区工艺调整需要移位时，可以快速拆解转运。
