感应电机配套齿轮减速动力单元结构

这套动力组合在轻工自动化生产线、小型输送设备、包装辅助机构里应用十分广泛，很多需要低转速大扭矩输出的工位都会选用这类集成式动力部件，不用单独做电机和减速箱的对接适配，能省掉不少安装调试的工作量。从实际使用场景来看，这类带齿轮头的感应电机常用来驱动小型皮带线、辊筒输送段、自动上料机构的拨轮组件，还有一些低速运转的工装转盘，输出转速稳定，启动冲击小，适合连续运转的工位工况。

设计上采用了电机与齿轮减速箱直连集成的结构，省去了额外的联轴器连接环节，既压缩了整体安装占用的空间，也避免了联轴器对中偏差带来的运转振动、轴承额外负载问题。齿轮箱部分采用平行轴齿轮传动结构，箱体做了方形安装面设计，四个角预留了安装固定孔位，不管是水平卧式安装还是垂直立式安装都能适配，安装面的平面度公差控制在合理范围，能保证固定后整机的同轴度，减少运转时的偏载磨损。电机本体的外壳采用散热筋结构设计，连续运转时能通过壳体自然散出绕组产生的热量，不用额外加装散热风扇也能满足常规工况的温升要求，侧面的接线盒做了凸起式结构，接线端子内置在盒内，能避免车间粉尘、切削液溅入造成接线短路，适配车间复杂的使用环境。

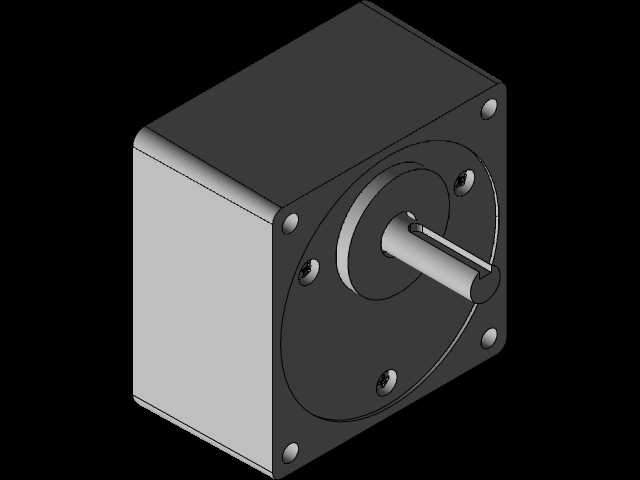

从安装边界来看，电机段为圆柱形壳体，尾部没有突出的散热风罩结构，轴向总长度控制得比较紧凑，输出轴为单伸式圆柱轴，轴端做了平键槽，用来和被驱动的负载部件做周向固定，传递扭矩时不会出现打滑问题。齿轮箱的输出轴中心高和安装孔位尺寸遵循通用小型减速电机的安装规范，设备做结构设计时可以直接套用对应的安装尺寸，不用单独定制安装支架，能缩短设备的设计周期。齿轮箱内部的齿轮采用渐开线圆柱齿轮设计，传动啮合间隙控制在合理范围，正反转切换时的回程间隙小，适合需要频繁正反转的工位使用，比如小型分拣设备的摆轮机构、工位切换的往复移动机构，都能依靠这套动力单元实现稳定的动作输出。

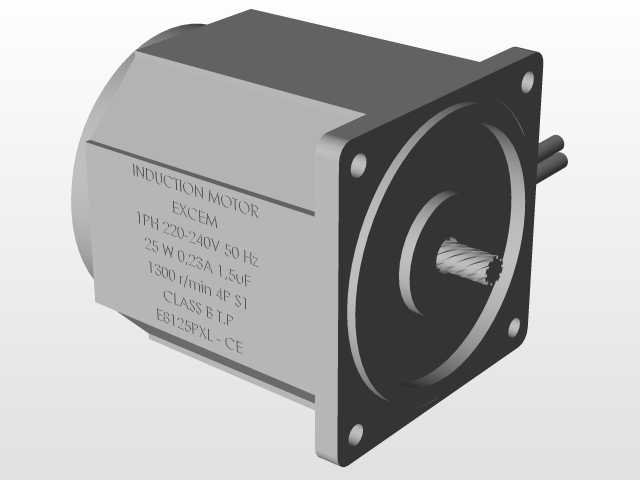

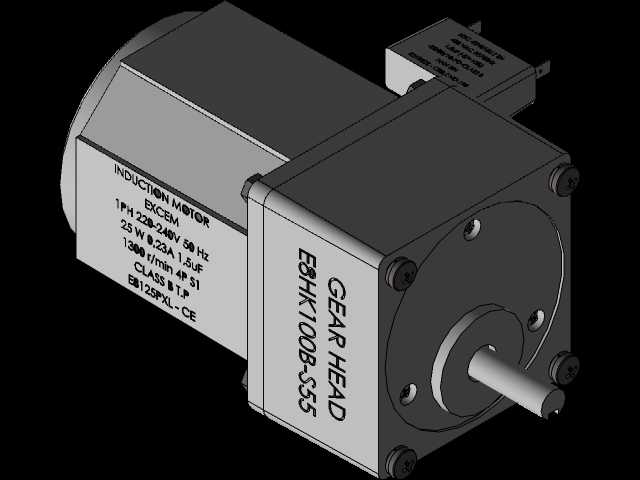

建模过程中还原了电机壳体上的参数标识、接线盒的细节结构，还有齿轮箱端盖的固定螺栓、输出轴的倒角细节，安装孔位的位置、轴径尺寸都和实物保持一致，做设备布局时可以直接导入装配体做干涉检查，提前确认安装空间是否足够，避免实际加工安装时出现尺寸干涉问题。
