教学演示用两极有刷直流电机结构模型

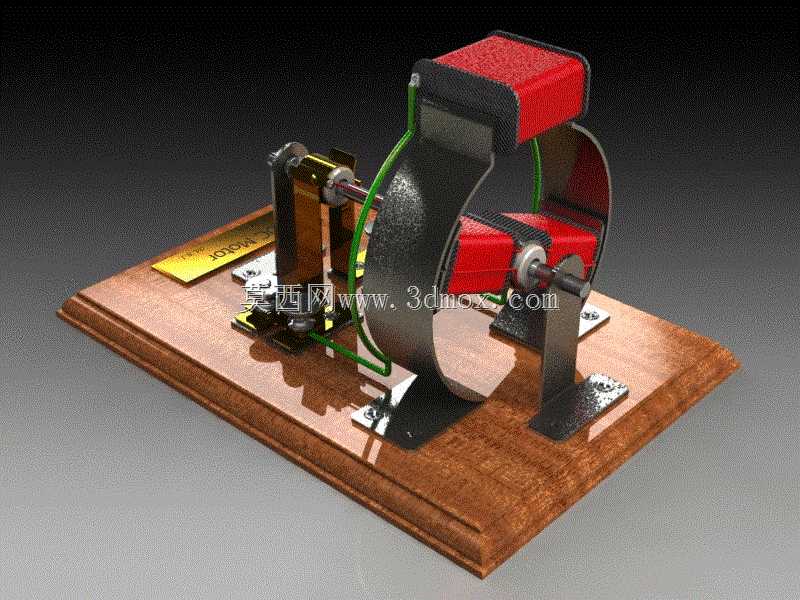

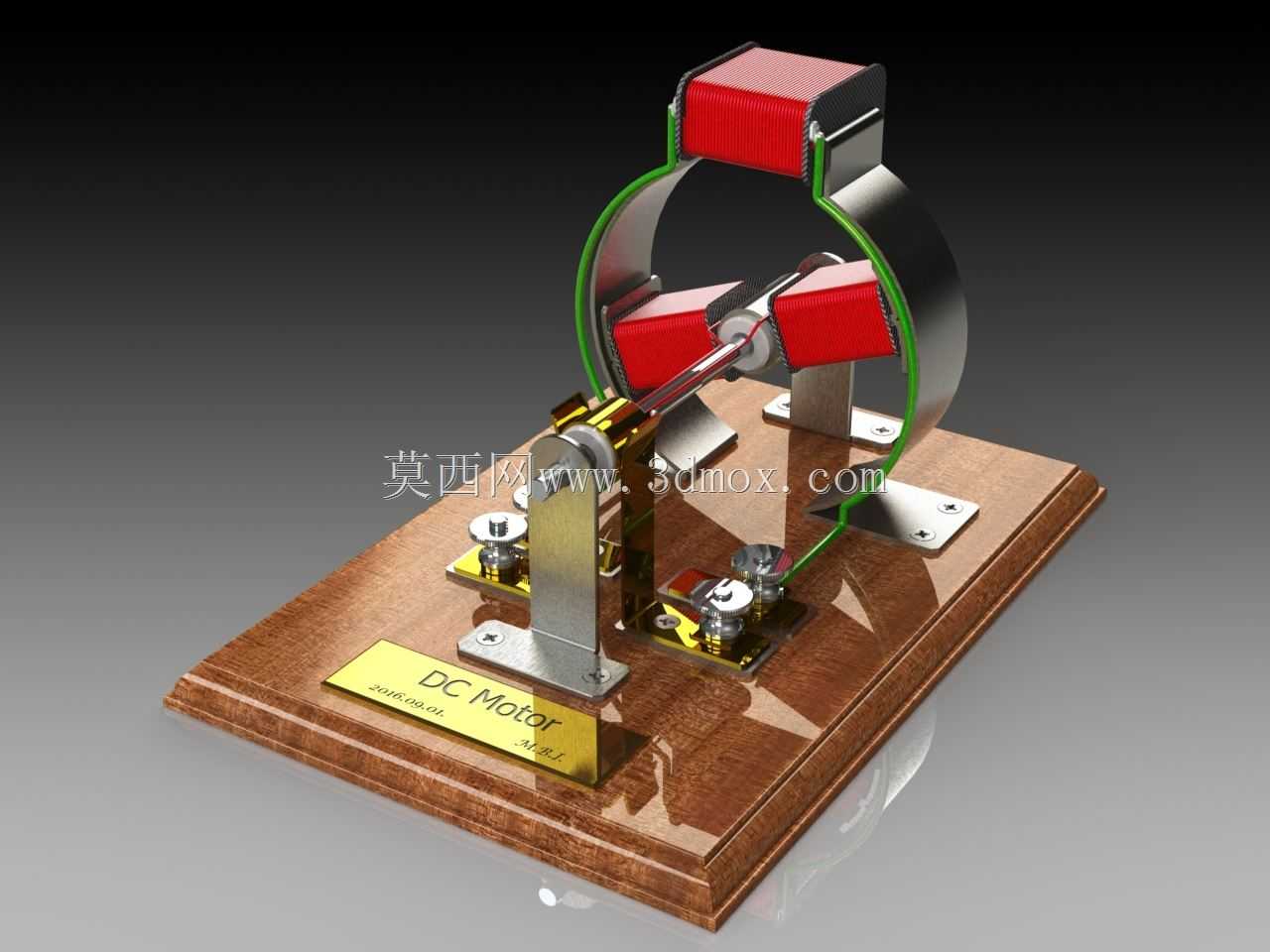

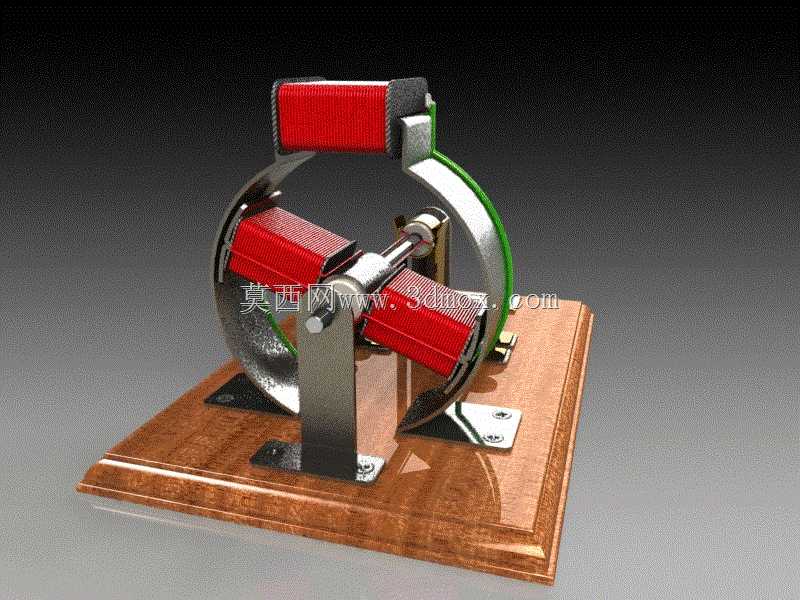

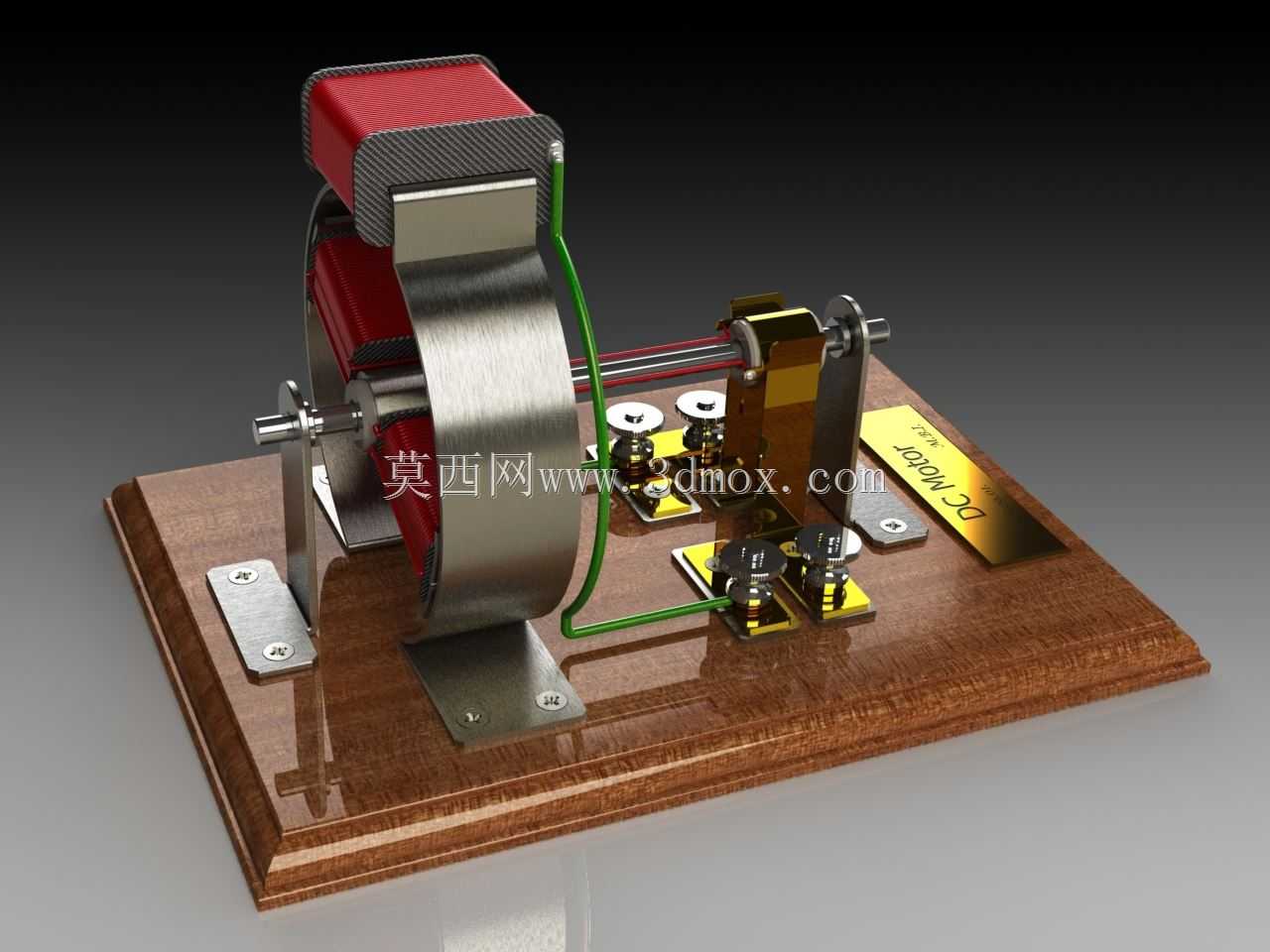

这套结构模型还原了两极有刷直流电动机的完整机械构造，可直接用于职业院校电工电子、机电一体化专业的课堂演示场景，也能作为小型机电产品研发阶段的原理验证参考载体，帮助设计人员快速梳理直流动力单元的动力传递与电磁作用逻辑。模型完整呈现了定子励磁磁极、电枢转子、换向器、电刷组件、支撑机架与安装底座的全部配合关系，所有部件的装配间隙、相对位置都按照实际小型演示电机的比例还原，没有做过度简化处理。从设计思路来看，模型优先突出了电磁作用的核心结构：两个弧形定子磁极通过支架固定在木质安装底座上，磁极与转子铁芯之间保留均匀的气隙，保证磁力线能够均匀切割转子绕组；转子部分采用三槽电枢结构，绕组排布清晰可见，换向器与转子轴同轴安装，电刷组件通过弹性压片贴合在换向器表面，能够直观展示通电后转子受电磁力持续旋转的工作逻辑。安装边界方面，整套模型通过底座上的两个金属固定片实现安装定位，固定片上预留的安装孔位与常规演示台架的安装螺孔规格匹配，不需要额外加工转接件就能完成固定；转子轴的两端支撑在立式支架的轴承位上，轴端没有额外伸出负载连接结构，完全围绕原理展示做结构设计，不会出现多余结构干扰观察的问题。在实际教学场景中，这套模型可以配合低压直流电源完成通电演示，观察者能够直接看到转子绕组在磁场中的受力过程，也能清晰观察到电刷与换向器配合切换电流方向的动作，相比平面原理图更具直观性；对于结构设计从业者而言，模型中各部件的支撑方式、绕组固定结构、电刷弹性压紧结构都具备参考价值，尤其是定子磁极的弧形加工精度控制、转子动平衡的配重逻辑，都能为小型直流电机的结构设计提供具象参考。模型的木质底座做了边缘倒角处理，既避免尖锐边角造成划伤，也提升了整体放置的稳定性，支架与底座之间采用螺丝紧固连接，拆卸后可以单独观察每个部件的结构细节，方便拆解讲解内部构造。
