颚式可调螺丝扣拉紧连接结构设计

这类颚式螺丝扣拉紧结构，常应用在需要张紧力调节、长度微调的机械传动与工装装夹场景中，比如输送设备的皮带张紧侧拉杆、工装夹具的锁紧拉紧段、小型起重索具的长度调节段，还有部分轻载传动机构的连杆预紧部位，核心作用是通过两端的颚式铰接接头搭配中间的螺杆调节段，实现两端连接点间距的可控调整，同时通过锁紧螺母锁止调节后的位置，避免运行中出现长度窜动、张紧力衰减的问题。

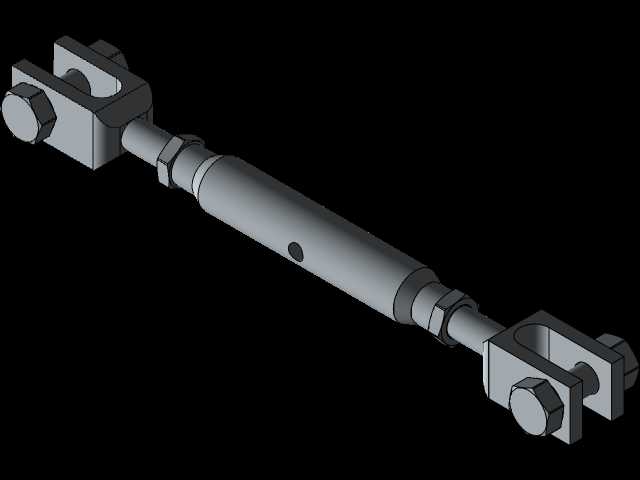

从结构设计逻辑来看，两端的颚式接头采用开叉式铰接结构，端部预留销轴安装孔，可直接与配套的带孔连接耳座铰接，适配一定角度的安装偏摆，抵消安装面的平行度误差，避免硬连接带来的附加弯曲应力。中间的调节杆采用正反牙螺纹搭配光杆过渡段的设计，转动中间光杆段即可同步带动两端颚式接头相向或反向移动，实现长度的无级调节，光杆段上预留的小孔可插入撬杆辅助施力，方便大张紧力场景下的调节操作，调节到位后，两端的锁紧螺母贴紧接头端面锁死，防止设备运行过程中螺纹受振动松脱。

设计时需要重点关注几个安装边界参数：首先是两端铰接孔的中心距调节范围，要覆盖实际工况下的最大张紧行程与最小安装距离，避免出现调节到极限位置仍无法满足张紧要求、或是最小安装长度无法适配装配空间的问题；其次是颚式接头的开叉宽度与销轴孔直径，要和对接的耳座厚度、销轴尺寸匹配，保证铰接间隙控制在合理范围，间隙过大会带来运行冲击，间隙过小则会出现装配卡滞；中间螺杆的螺纹规格要匹配整体承受的额定拉载荷，螺纹旋合长度要满足拉应力下的强度要求，避免受拉时出现螺纹滑牙、杆体拉断的失效问题。

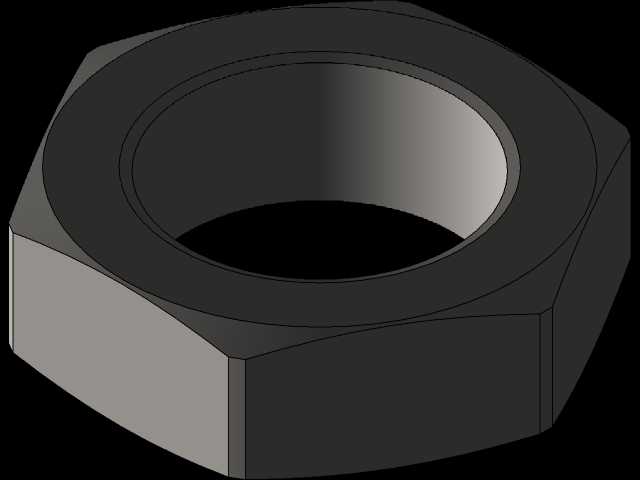

实际选型应用时，还要注意该结构仅适用于承受轴向拉载荷的场景，不能承受径向弯矩与大扭矩，安装时要保证两端铰接点的回转平面共面，避免运行中接头受到附加侧向力，加速铰接孔的磨损与杆体的疲劳损坏。锁紧螺母的端面要加工足够的平整度，锁止时要对称施力，保证螺母端面与接头端面完全贴合，提升锁止可靠性，在振动较大的应用场景中，还可搭配防松垫圈进一步提升防松性能。
