三款不同规格平口螺丝刀套装结构设计

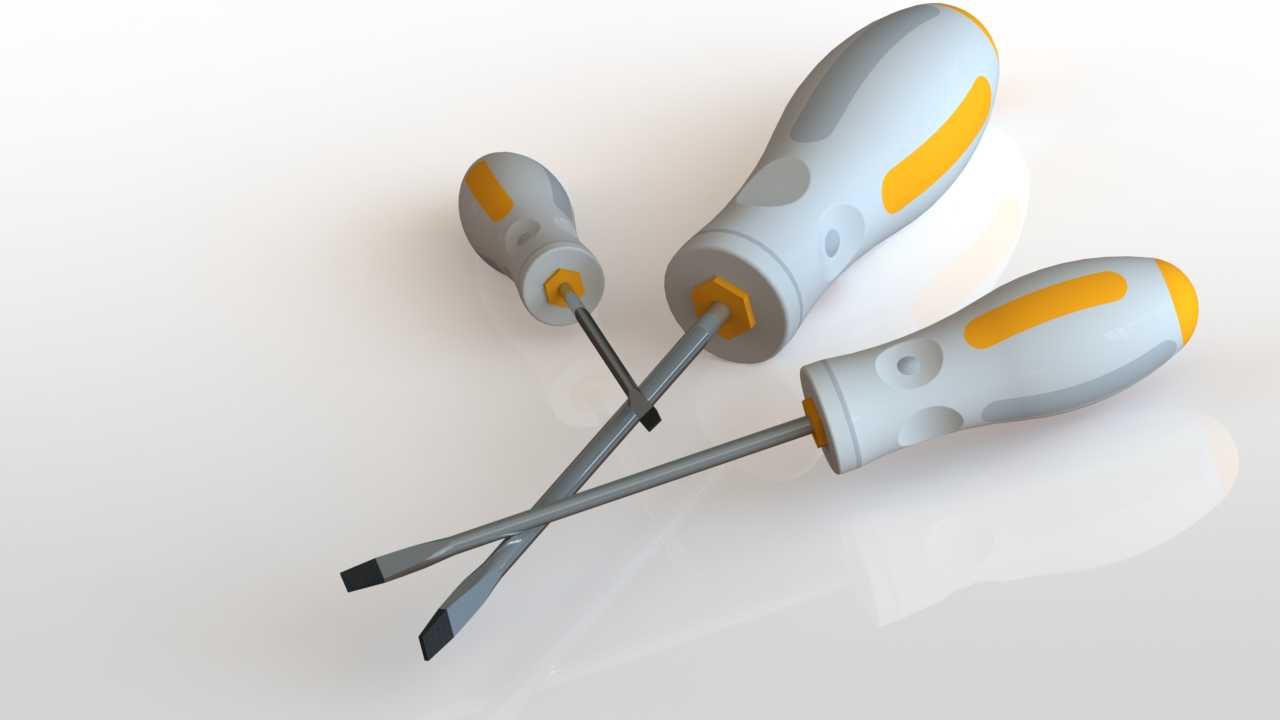

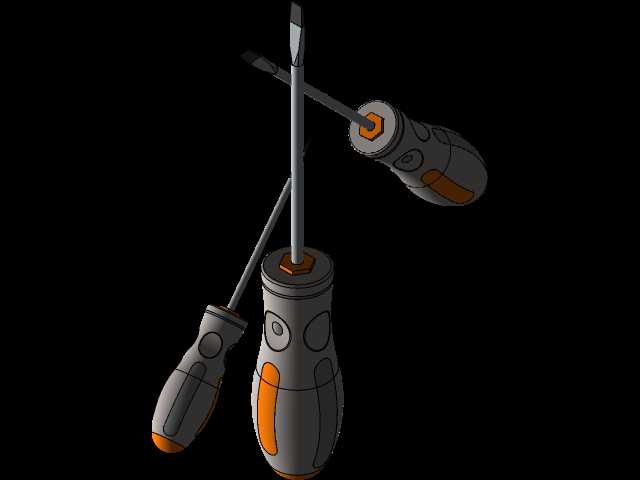

这套平口螺丝刀的建模过程，首先要匹配日常拆装作业里的实际握持需求，手柄部分采用双色注塑的曲面造型，不是为了外观花哨，而是考虑到长时间施力时的手掌贴合度——手柄上的凹陷指位对应人手握持时的自然指腹落点，橙色防滑区域做了微凸的颗粒纹理建模，模拟实际产品的软胶覆层，在沾有少量油污的作业场景下也能保证足够的握持摩擦力，不会出现拧动时打滑脱手的情况。三款螺丝刀的杆长做了差异化设计，最长款适合深入设备内部的深孔螺丝位作业，中等长度款适配常规机箱、设备外壳的螺丝拆装，最短款则用于狭小空间内的小规格螺丝操作，不同长度的刀杆都做了等径圆柱建模，刀杆与手柄的连接位置做了六边形嵌合结构，不是简单的圆柱插接，这种结构能传递更大的扭矩，避免大力度拧动时刀杆在手柄内空转。刀头部分的平口厚度做了对应规格的尺寸匹配，刀口做了微小的倒角处理，不是锋利的直角，实际使用中这种倒角能避免刀口崩裂，也能更好地卡入螺丝的一字槽内，减少拧动时滑牙的概率。从安装边界来看，三款螺丝刀的手柄最大直径控制在35mm以内，最短款的整体长度不超过120mm，能适配常规的工具收纳格尺寸，不管是壁挂工具架的卡槽还是便携工具盒的预留位，都能顺利放入，不会出现尺寸干涉。在设备运维、五金装配、家电维修这些场景里，不同规格的平口螺丝刀是高频使用的基础工具，建模时特意还原了刀杆与手柄衔接处的六角限位结构，这个结构在实际使用中可以用扳手辅助加力，应对锈死的过紧螺丝时，不需要额外搭配其他工具就能施加更大的拧动力矩。手柄尾部的圆弧过渡设计，是考虑到手掌推压螺丝刀时的受力感受，避免直角边缘硌伤掌心，哪怕是需要持续施加轴向压力的作业场景，也能降低手掌的不适感。刀杆部分的建模采用了统一的表面粗糙度设置，模拟实际产品的镀铬防锈处理，这种表面处理在潮湿的作业环境下也能避免刀杆生锈，延长工具的使用寿命。
