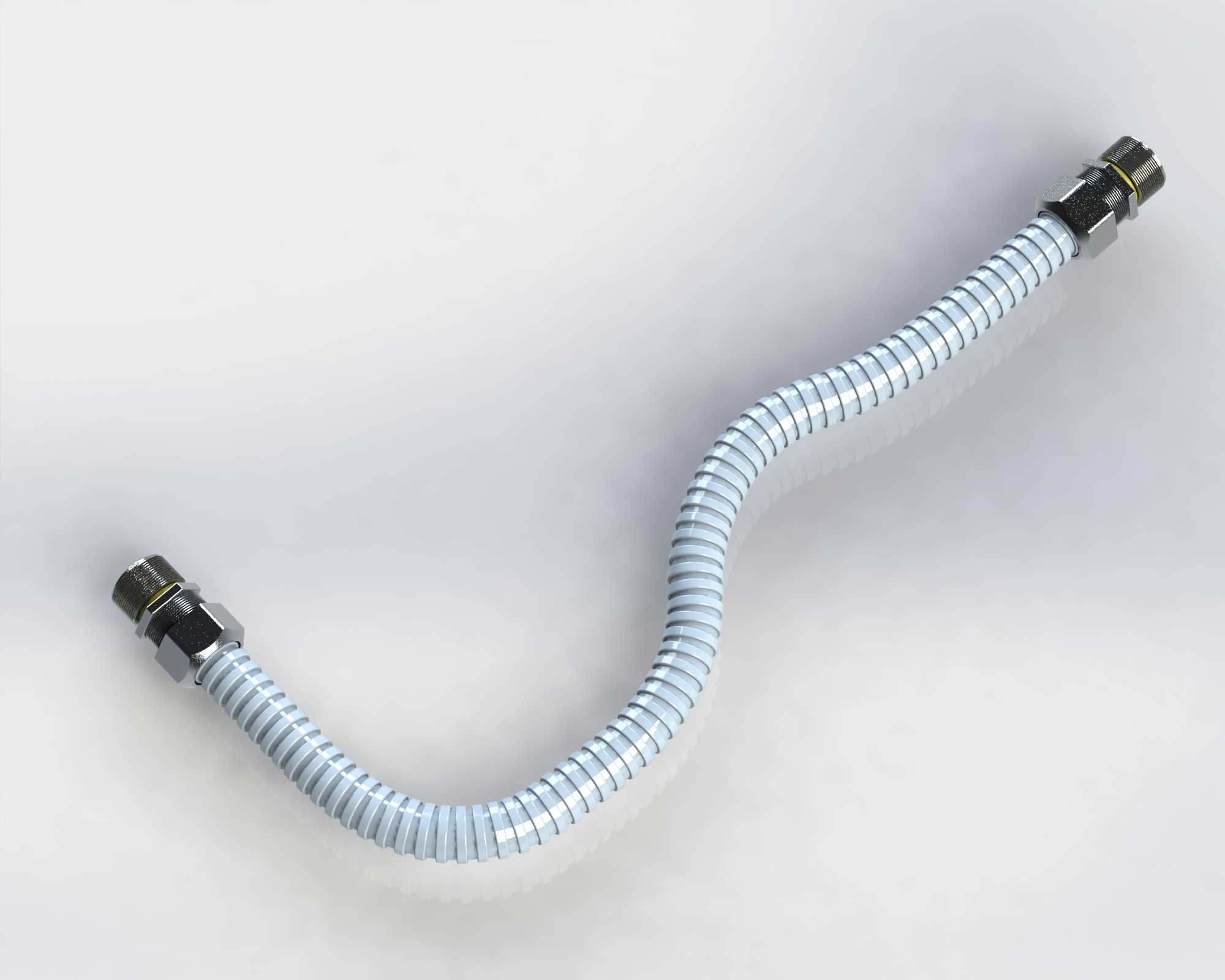

1/2规格带接头波纹金属软管结构设计

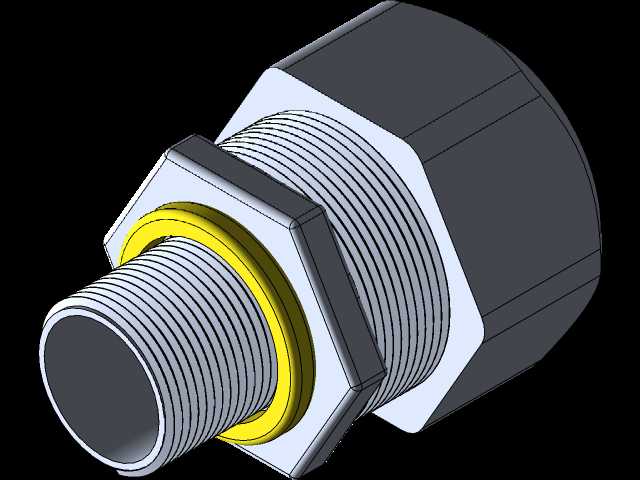

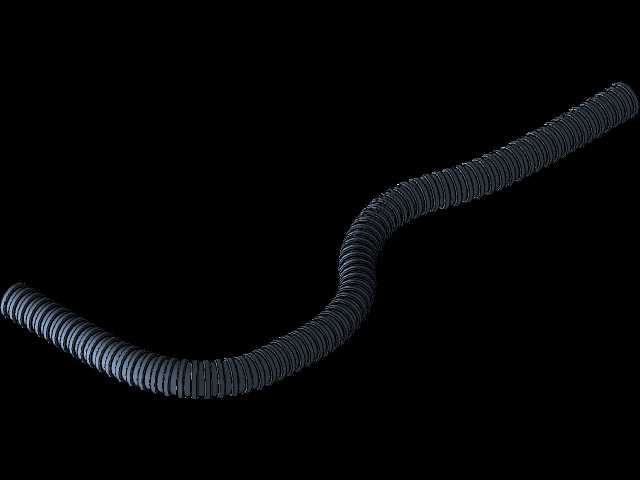

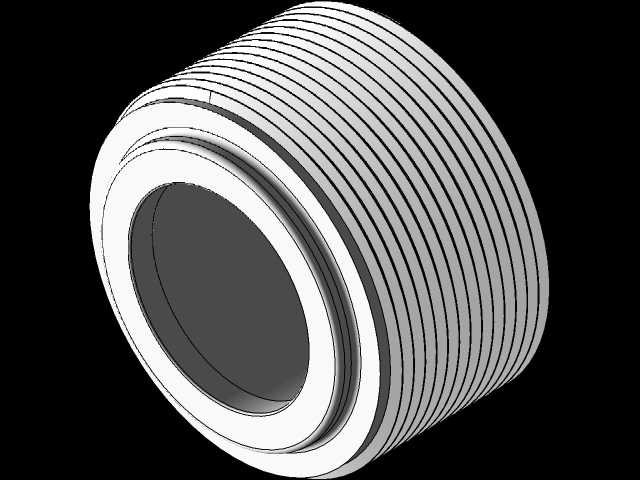

这款1/2规格的波纹金属软管，在民用给排水、小型工业流体输送、电工线路防护场景中都有广泛适配空间，日常家装里的厨卫进水连接、小型设备的气路柔性接驳、电气柜进出线的线缆防护都能见到这类构件的身影。做这款结构设计的时候，首先要考虑的是管路的柔性补偿能力，波纹管身采用螺旋卷压成型的金属带结构，外层包覆防护层，既可以在一定范围内任意弯曲调整走向，抵消安装过程中的对接错位误差，也能在设备运行时吸收小幅振动，避免刚性连接的接头因为长期应力集中出现渗漏、松脱问题。两端的压合式接头采用标准1/2管螺纹规格，和市面上通用的内丝、外丝管路接口都能直接适配，接头和管身的连接部位采用多段压合扣压结构，内部嵌有密封衬圈，保证管内流体不会从衔接缝隙渗漏，同时能承受常规工况下的管路压力，不会因为管内压力波动出现接头脱开的问题。设计过程中需要重点控制几个安装边界尺寸：接头的六角拧动位要预留足够的扳手操作空间，避免安装时因为空间不足无法拧紧；管身的最小弯曲半径不能过小，否则会导致波纹管变形卡滞，甚至出现折痕破坏防护层和内部金属结构，影响使用寿命；整体长度可以根据实际安装场景调整，但两端接头的同轴度误差要控制在合理范围内，避免对接时出现别劲的情况。从功能特性来看，这款软管既可以输送常温清水、低压气体等流体介质，也可以作为电工穿线的防护套管，保护内部线缆不被尖锐边角割破，同时波纹管的结构可以隔绝一定的外部磨损，在有小幅位移的安装场景下，比硬质PVC管、镀锌钢管的适配性更强。建模的时候要还原波纹管的螺旋波纹细节，接头部位的六角结构、密封槽、螺纹段都要按照实际加工尺寸做参数化建模，方便后续根据不同使用场景调整接头形式、管身长度和波纹参数，比如用于燃气输送的场景需要更换密封材质，用于高温流体的场景需要调整金属带的材质，基础模型的参数化结构可以快速适配不同的工况需求，不用重新搭建整体结构。
