3/4英寸T型内螺纹穿线导管结构设计

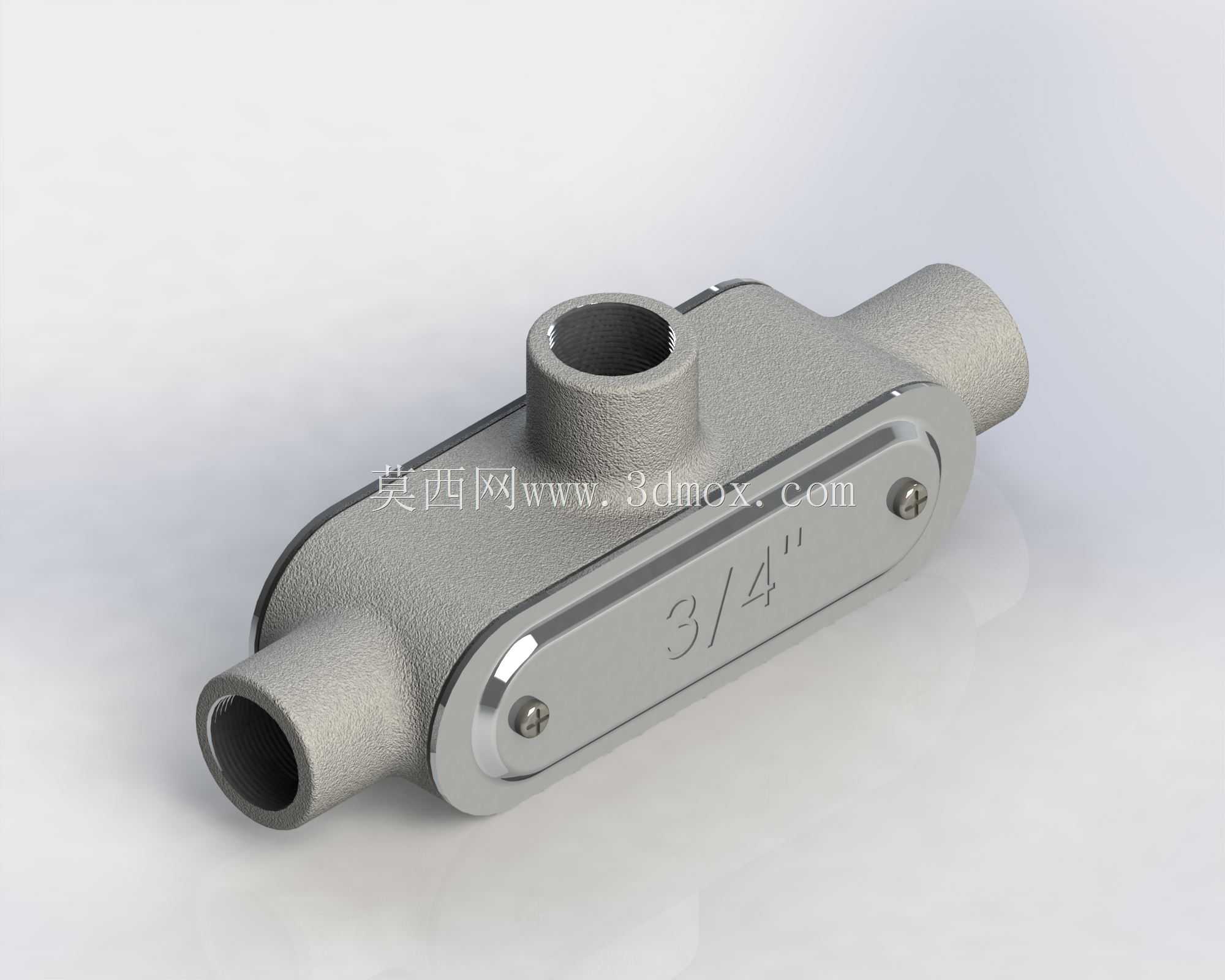

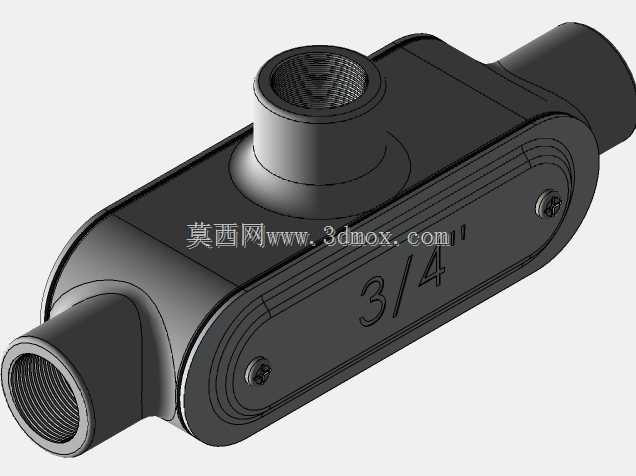

　　在工业电气布线、厂区供电线路敷设、户外照明管线布设等场景中，穿线导管的转角、分支位置一直是管线防护的薄弱点，常规直型导管无法满足多方向线缆穿引的防护需求，T型结构的穿线导管正是为解决这一工程痛点设计的管路配件。这款3/4英寸规格的T型穿线导管，主体采用等径三通结构，三个接口均加工有标准内螺纹，可直接与同规格的镀锌穿线管、防爆挠性管实现螺纹旋接，无需额外转接配件，能大幅降低现场施工的配件备货量与安装工时。

　　从结构设计逻辑来看，主体腔体采用流线型过渡设计，三个接口与中部腔体的连接处做了圆弧倒角处理，避免线缆穿引过程中被尖锐棱边划伤绝缘层，这一细节在低压动力线缆、控制信号线缆的穿设作业中尤为重要，能有效减少线缆外皮破损带来的漏电、信号干扰隐患。中部腔体的盖板采用沉头螺丝紧固结构，安装时可先将盖板拆下，把线缆从对应接口穿入后再锁紧盖板，相比一体式三通结构，穿线作业时无需反复拖拽线缆穿过狭长管路，尤其适合多股线缆同时分支布设的场景，比如车间设备配电的主干线分支到单台设备的支路，或是户外景观照明的主线路分接到各灯具点位的场景，都能借助这种可开盖的结构大幅提升穿线效率。

　　从安装边界来看，三个接口的中心轴线处于同一平面，侧向两个接口同轴布置，顶部接口垂直于侧向接口轴线，安装时可根据布线走向选择任意接口作为进线端，剩余两个接口作为出线端，适配水平布线转垂直布线、主干线分两路支线等多种布线路径。接口的内螺纹精度符合普通管路连接的通用公差要求，旋接配套管路后可达到基础的防尘、防水溅防护等级，适配室内干燥环境、户外有遮蔽的布线场景使用。主体壁厚经过受力校核，能够承受常规管路敷设时的夹持力、线缆拖拽带来的侧向拉力，不会出现安装过程中壳体开裂的问题。盖板与主体的贴合面做了平面度处理，锁紧螺丝后贴合紧密，可避免施工过程中水泥浆、灰尘进入腔体内部，减少后期线路维护的清理工作量。

　　在实际工程选型中，这类T型穿线导管常被用在厂房钢结构的明敷布线、老旧厂区线路改造的分支点位、户外充电桩的管线布设等场景，相比采用两个弯头加直接头拼接的分支结构，一体式T型导管的结构强度更高，接口数量更少，线路防护的可靠性更优。建模过程中对螺纹部分做了符合工程实际的简化处理，既保留了螺纹的装配特征用于干涉检查，又避免了全细节螺纹带来的模型冗余，方便在整体布线装配体中调用，不会造成装配体文件过大卡顿。腔体内部的走线空间经过核算，可满足3/4管径对应的额定穿线数量要求，多股线缆穿入后仍留有足够的散热间隙，避免线缆密集布设带来的积热问题。紧固螺丝的沉孔深度经过设计，螺丝锁紧后头部不会突出盖板平面，不会影响后续管路的固定安装，也避免突出的螺丝头划伤施工人员。
