平板式万向重载脚轮结构设计

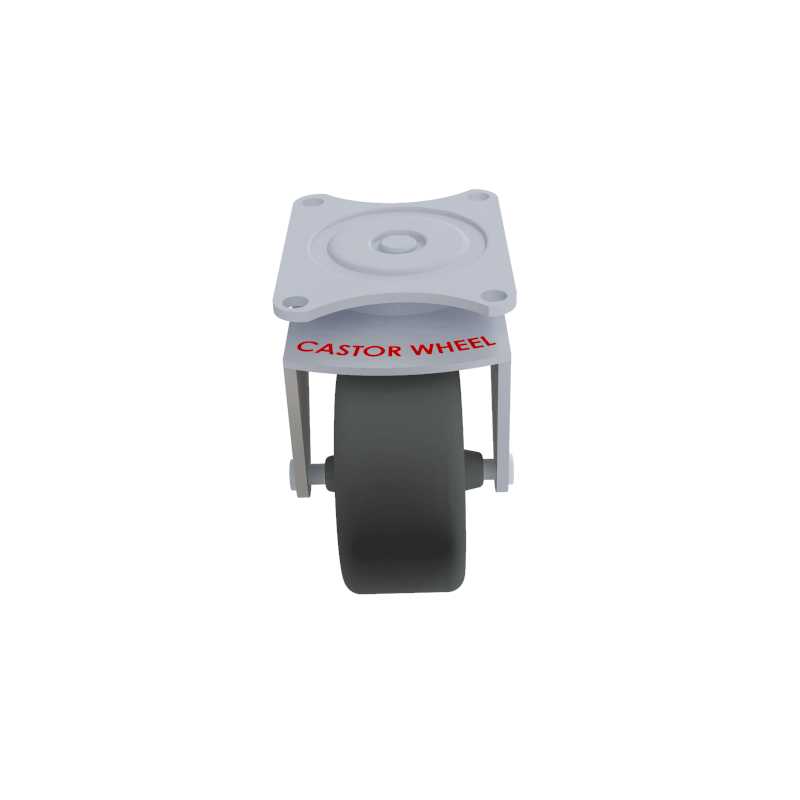

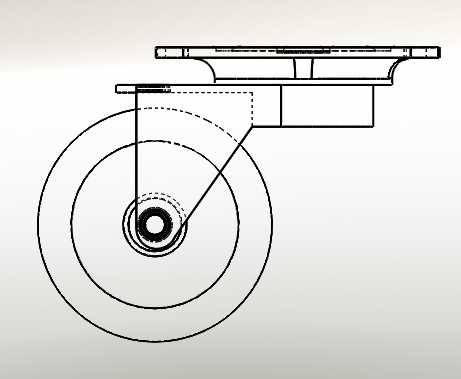

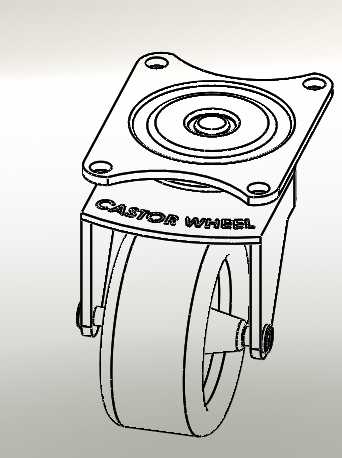

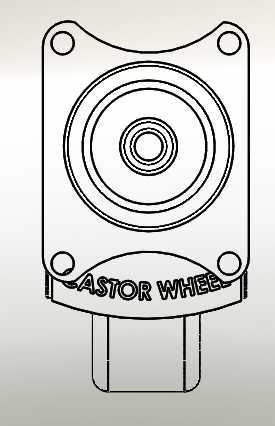

这款平板安装式万向脚轮，是各类短距离移运设备上的核心行走支撑部件，日常在仓储手推车、医用护理轮椅、儿童漫游玩具车、轻型移动工装架、车间周转料架等场景中随处可见，核心作用是为搭载的设备提供灵活的转向能力与平稳的移动支撑，降低移运过程中的人力消耗。从结构设计逻辑来看，这款脚轮采用顶部四孔法兰安装板作为承载基体，安装板平面度控制在合理公差范围内，四个安装孔位对称分布，适配多数标准移运设备的底部安装螺孔布局，安装时无需额外打孔适配，能直接通过螺栓完成固定，安装边界可覆盖多数轻型到中载型移运设备的底部安装空间，不会与设备底部的加强筋、管线排布产生干涉。转向结构采用内置回转支承的设计，支架与安装板之间的回转间隙经过合理调校，既保证转向时无卡滞、偏转灵活，又不会因间隙过大导致推行过程中出现轮体晃动、走偏的问题，转向支架采用加厚钣金冲压成型，折弯处做了圆角过渡处理，避免应力集中导致支架受冲击时开裂，轮架与滚轮的连接轴采用销轴铆接固定，销轴两端做了防脱处理，长期受颠簸振动也不会出现松脱掉落的问题。滚轮部分采用高耐磨硬质橡塑材质，轮面做了微弧面设计，与地面接触时为线接触状态，滚动阻力更小，推行时更省力，同时橡塑材质具备一定的减震效果，在不平整的车间地面、地砖路面推行时，能过滤掉大部分细碎颠簸，避免搭载的精密工件、易碎物品因振动出现磕碰损伤。轮体内部镶嵌有自润滑轴承，无需定期加注润滑脂即可长期保持顺畅转动，减少日常维护工作量。在实际选型应用中，这类脚轮通常会根据设备总载重选择对应负载等级的型号，单轮负载覆盖几十公斤到上百公斤区间，搭配定向脚轮组合使用时，可实现设备的直线稳定推行与灵活转向，在狭窄的仓储通道、病房走廊、室内家居场景中都能顺畅移动，不会出现转向半径过大无法调头的问题。设计建模过程中，需要重点关注安装板的孔位同轴度、回转支架的转动同轴度、滚轮的圆度公差，避免因加工误差导致脚轮转动卡滞、安装后偏载的问题，同时轮架的折弯角度、销轴的配合公差也需要反复校核，保证整体结构的承载能力符合使用场景的负载要求，避免长期重载下出现支架变形、轮体脱落的安全隐患。
