重型自卸斜板举升载货卡车结构设计

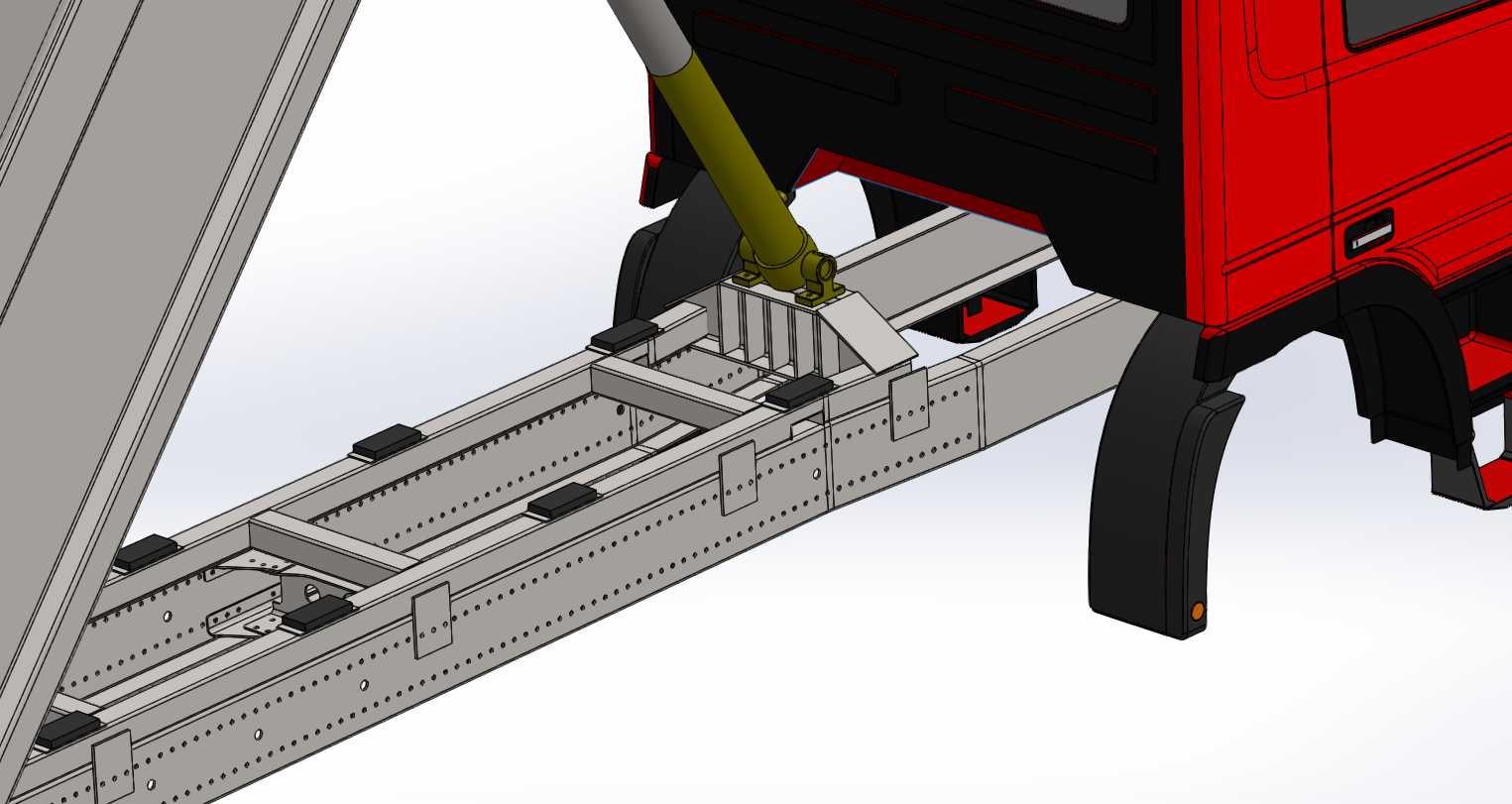

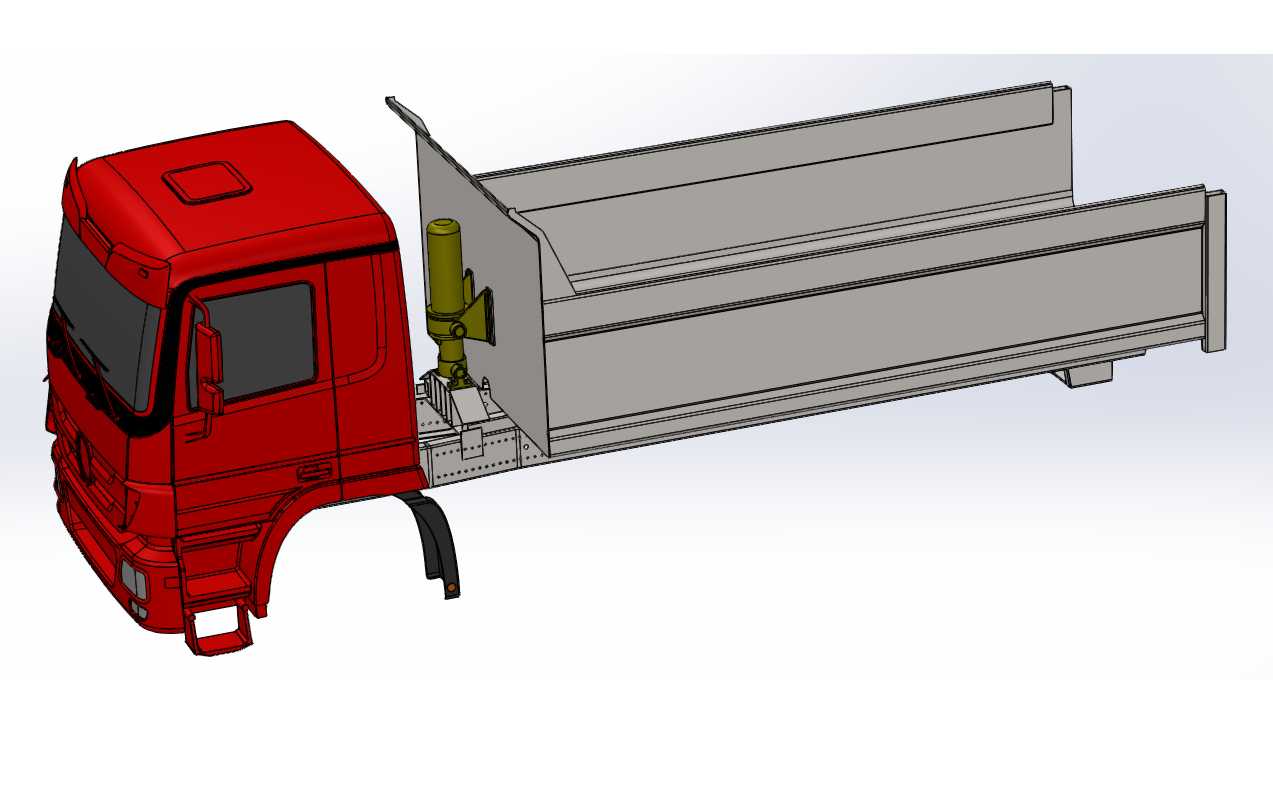

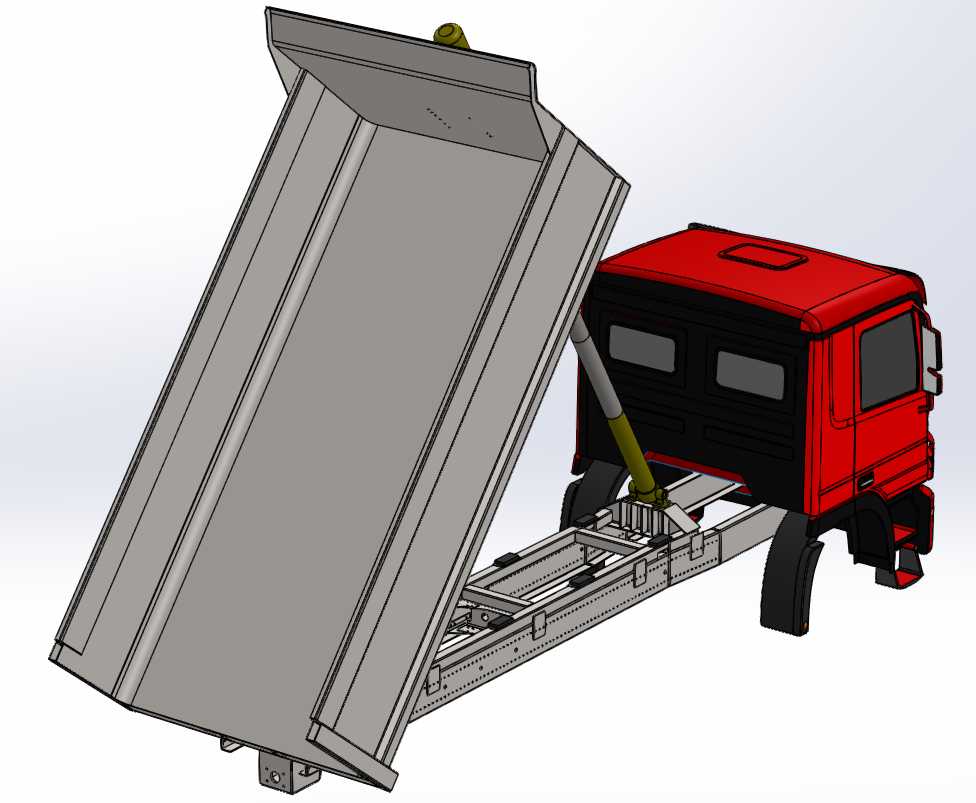

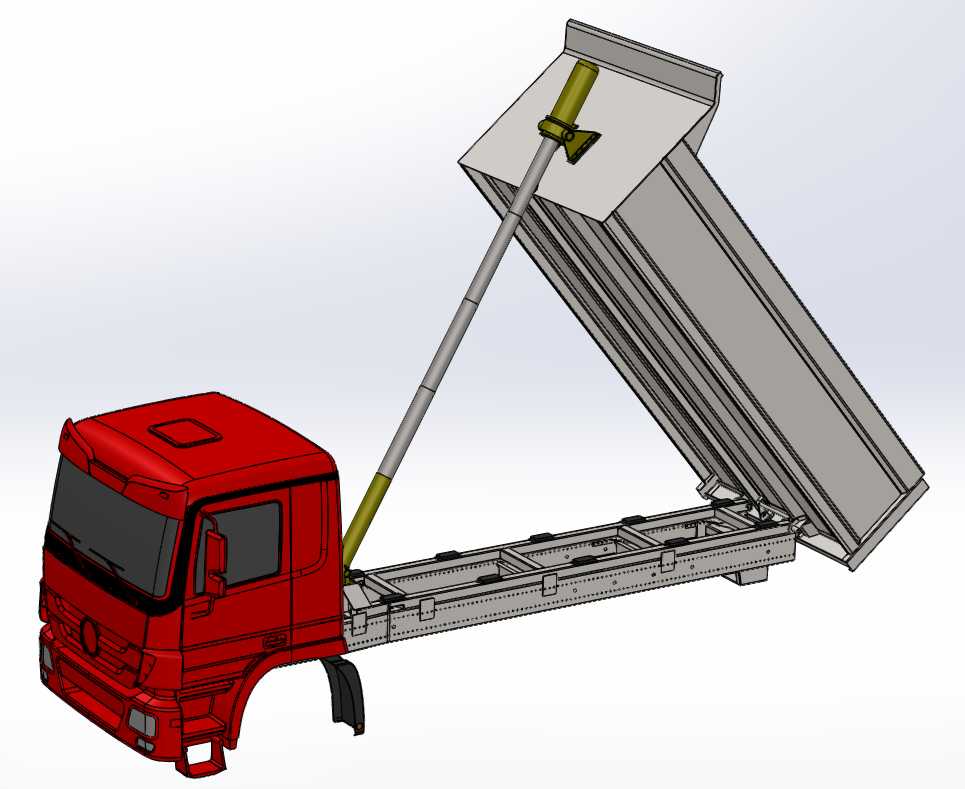

这款斜板载货自卸结构的设计，核心围绕散装物料短途转运场景的装卸效率优化展开，常见于城建渣土运输、矿山散料接驳、基建砂石转运等作业场景，相比传统平推式自卸结构，斜板举升的设计能让物料依靠自重沿斜置货厢底板快速滑卸，大幅降低物料残留概率，尤其适配含水率偏高的黏性土方、碎石混合料这类易粘附货厢的运输介质。从结构布局来看，设计阶段优先匹配了成熟重卡底盘的安装孔位，底盘纵梁上的货厢副梁连接位完全沿用通用重卡的安装边界，不需要对底盘主梁做额外打孔改制，副梁与底盘之间采用U型螺栓配合止推挡块固定，能承受举升作业时的偏载冲击，避免货厢移位。举升机构采用单级伸缩式液压撑缸布置，撑缸下铰接点设置在底盘副梁靠前的位置，上铰接点固定在斜板货厢的前端加强梁上，举升时货厢绕后端铰接轴翻转，最大举升角度能达到47度，这个角度是经过多轮物料滑卸测试确定的，既保证黏性物料能完全滑出，又不会因角度过大导致整车重心后移过多引发翘头风险。货厢部分采用斜置整板底板设计，底板下方布置了7道纵向加强筋，横向间隔350mm设置一道横梁，避免长期装载高密度物料出现底板凹陷变形，货厢侧边的栏板采用上窄下宽的变截面设计，既降低整备质量，又能在举升时减少物料对栏板的侧向挤压。设计过程中特意校核了撑缸全伸状态下的安装间隙，撑缸与驾驶室后围的最小安全距离预留了120mm，避免车辆行驶颠簸时撑缸晃动磕碰驾驶室，同时在货厢与副梁之间设置了缓冲橡胶块，回落时能吸收冲击，减少金属结构的疲劳损伤。货厢前端的挡料板做了内倾角度设计，举升时能引导物料向车尾方向滑动，不会向前洒落至底盘或驾驶室区域，后端的铰接轴采用自润滑铜套配合密封端盖，能适应多尘的作业环境，减少日常维护频次。整个结构的外形尺寸完全符合道路货运车辆的外廓限值，整车宽度不超过2.5米，货厢长度适配常见的8x4重卡轴距，不需要额外做超限申报，能直接投入常规道路运输作业。
