丰田陆地巡洋舰80S越野前防护杠总成

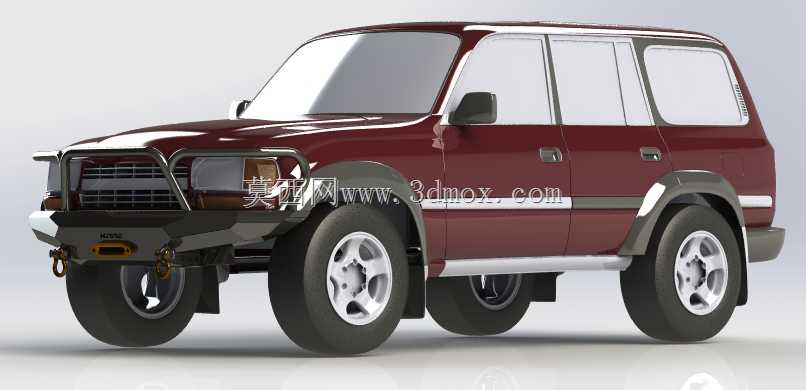

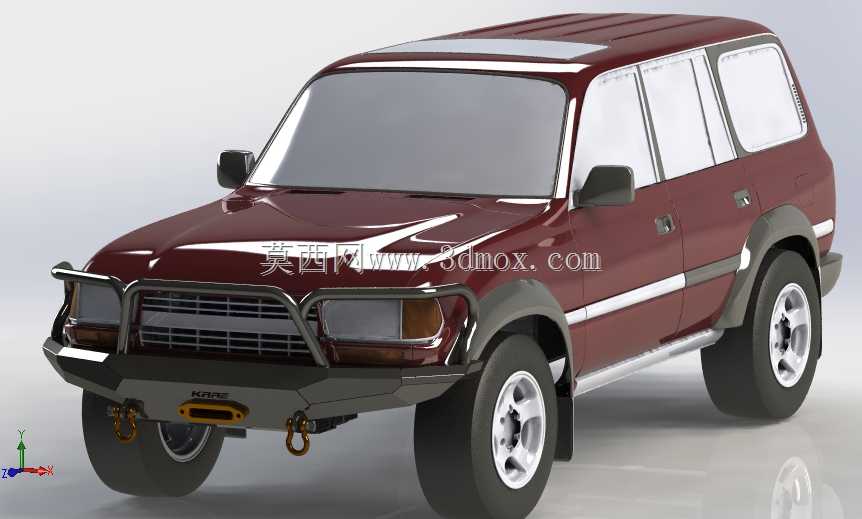

　　这套三维结构围绕硬派越野车辆前端防护与自救拓展需求展开，核心呈现的是替换原厂前杠后的金属防撞总成，适配丰田陆地巡洋舰80S这类非承载式车身车型。从实际越野工况出发，原厂塑料或薄金属前杠在冲坡、穿林、交叉轴托底时极易碎裂变形，这套改装杠采用外露管式框架结合下部整体护板的布局，首先解决的就是前端散热器、转向机、油底壳等关键部件的磕碰防护问题。

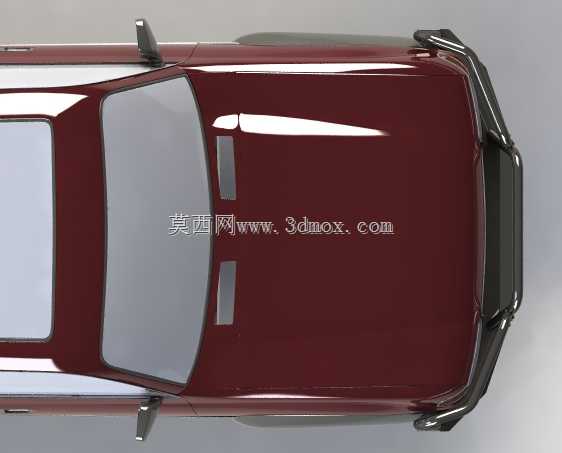

　　建模时最先确定的是安装边界：前杠主支架需对应车架纵梁前端的原有安装孔位，不能在水箱框架、翼子板等薄板覆盖件上受力，所有冲击载荷要直接传递到梯形车架，这是非承载车型改装防护件的基本设计原则。杠体上部的横向圆管构成牛栏杠结构，向前探出的距离经过权衡，既要在正面碰撞、追尾障碍物时先于中网、大灯接触受力，又不能过度接近接近角导致爬坡时先铲地面。圆管弯折弧度避开了大灯灯罩与前格栅的外轮廓，左右两侧延伸段覆盖到翼子板前端，降低树枝、石块侧向刮擦覆盖件的概率。

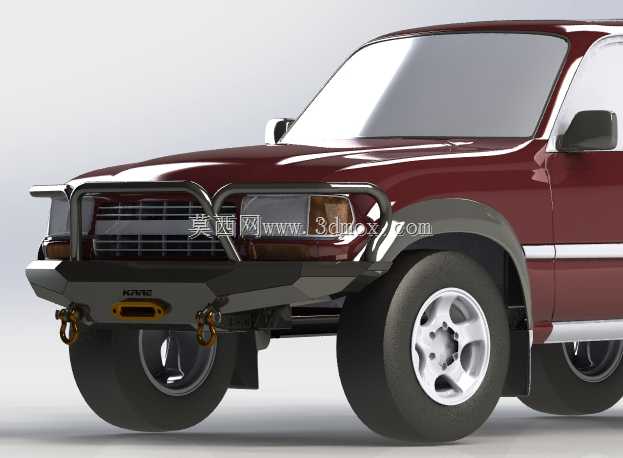

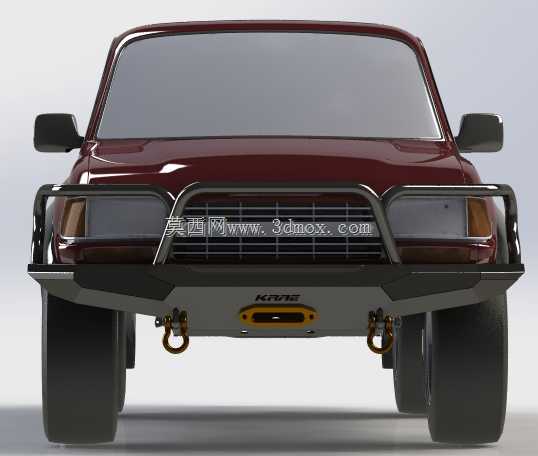

　　下部护板是一体化冲压或折弯成型的金属板，从防撞梁下方向后延伸至发动机油底壳前方区域，板面做了倾斜导角，车辆托底时可顺着坡面滑过石块，而非直接硬顶卡死。护板中央预留了内置绞盘的安装舱位，图中可见绞盘导绳器的安装位与固定孔，绞盘托架内嵌在杠体骨架之间，钢丝绳从牌照安装区域引出，这种内置布局相比外置绞盘架更紧凑，不额外增加车头前方突出长度，同时杠体骨架承担绞盘拖拽时的数吨拉力，避免绞pin支架单独受力变形。

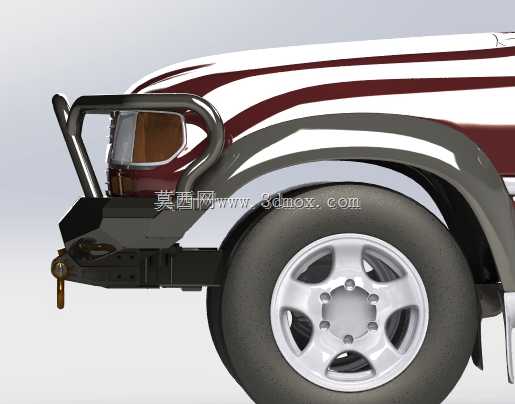

　　左右两侧各设置一个外露拖车卸扣安装点，卸扣座直接焊接在杠体主受力梁上，位置选在车头两侧偏下区域，拖车时绳索角度合理，不会拉扯中网或散热器，也方便在陷车时从侧前方挂接拖车带，不用探身到车底操作。牌照安装位整合在护板正面居中位置，预留了牌照固定孔与安装平面，兼顾法规标识安装需求。

　　设计过程中需要反复核对的边界条件包括：前轮最大转向角度下，轮胎与杠体左右端部的间隙，避免打满方向时轮胎蹭杠；悬架全行程压缩、车头下沉时，护板与前差速器、转向拉杆的运动间隙；中网散热气流通道，杠体圆管与护板不能完全封堵冷凝器与水箱迎风面，管式框架本身镂空率较高，对散热影响控制在可接受范围。大灯清洗、前雷达、雾灯等原厂附件的安装位也需在杠体对应位置预留或避让，若改装杠替代雾灯区域，要预留雾灯固定支架。

　　从使用场景看，这类防护杠多用于无人区穿越、林区巡逻、矿山野外作业车辆，前端可同时集成绞盘自救、拖车救援、障碍推挤功能，管式结构还可作为临时锚点，在复杂地形配合千斤顶、举升器使用。建模时圆管相贯线、焊接坡口、安装加强筋都做了实体还原，护板折弯圆角、螺栓过孔、衬套避让位均按实际装配关系搭建，可直接用于结构强度校核、改装件试制与安装干涉检查，帮助结构设计者快速理解硬派越野前防护杠的载荷传递路径与布局逻辑。
