越野车型底盘后防护防撞杠结构

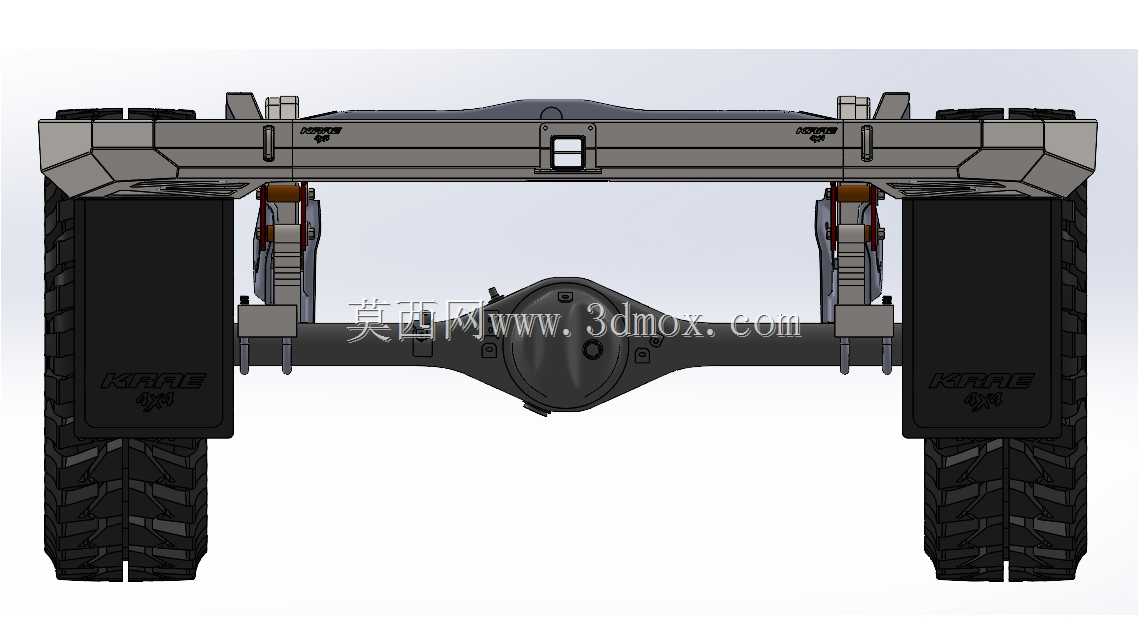

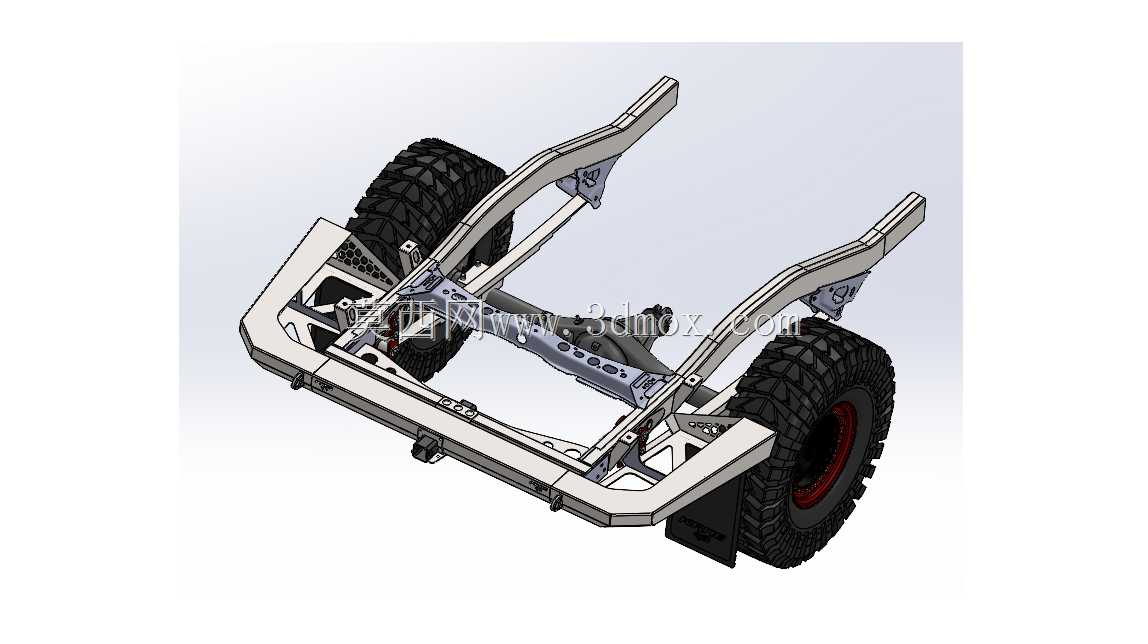

　　这套三维结构围绕硬派越野车辆后部防护与底盘承载边界展开，主体并不是单一装饰罩壳，而是把后防撞横梁、侧向延伸护板、车架连接支臂、牵引安装位以及轮拱附近的避让关系放在同一装配空间中校核。结构前部对应车辆后纵梁区域，两根向上扬起的支臂承担主要传力路径，支臂末端通过贴合面与车架下部连接，避免载荷只集中在薄蒙皮或后备厢底板上。横梁采用分段箱型与折弯板组合形式，外侧轮廓向后突出，能够在低速追尾、倒车触碰岩石或越野穿越时先接触障碍物，从而降低尾灯、后备厢门、后围板和底盘附件受损概率。

　　从实际使用场景看，这类后防护结构常见于非承载式越野车辆、改装巡逻车、野外作业车以及长途穿越车辆。车辆在砂石路、陡坡、沟壑和林地掉头时，后方视野存在盲区，后杠下部最先承受地面反冲、树根刮擦和低速碰撞；在救援场景中，横梁中部预留的牵引接口可传递拖拽载荷，两侧加宽区域也为脱困板、油桶支架、副油箱护板或后备附件安装提供基础。设计时不能只追求外观粗壮，还要让受力路径闭合：障碍物接触外梁后，载荷经两侧主支臂分散到纵梁连接点，局部加强板负责把点载荷扩散到更大的钣金区域，减少螺栓孔周边撕裂风险。

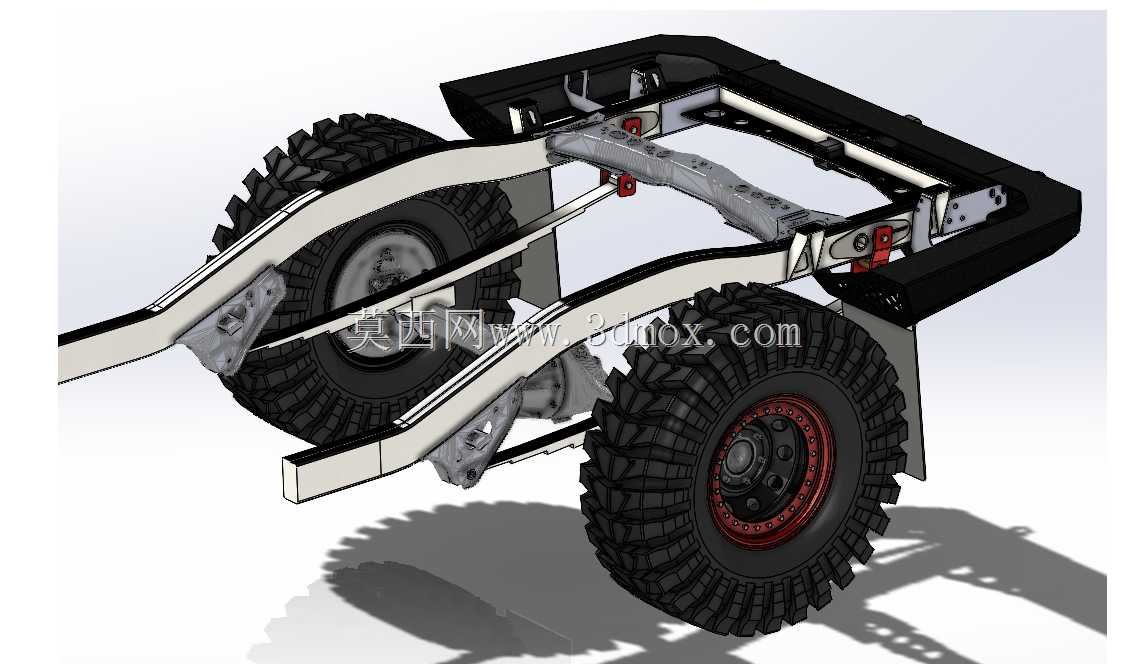

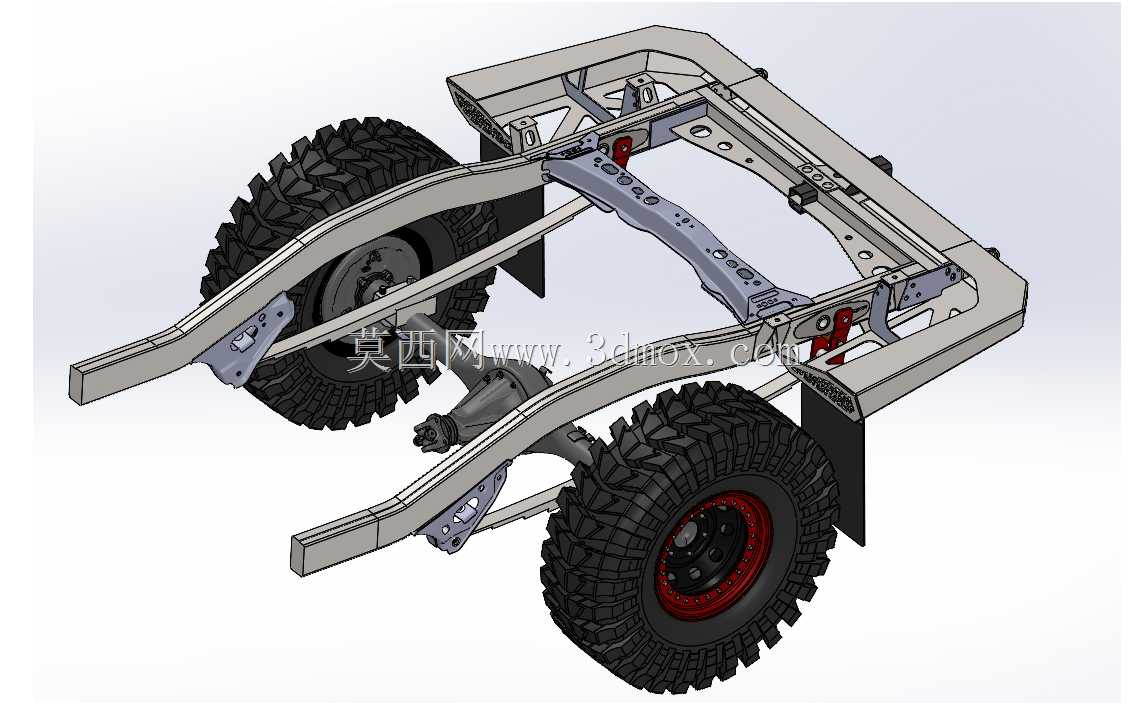

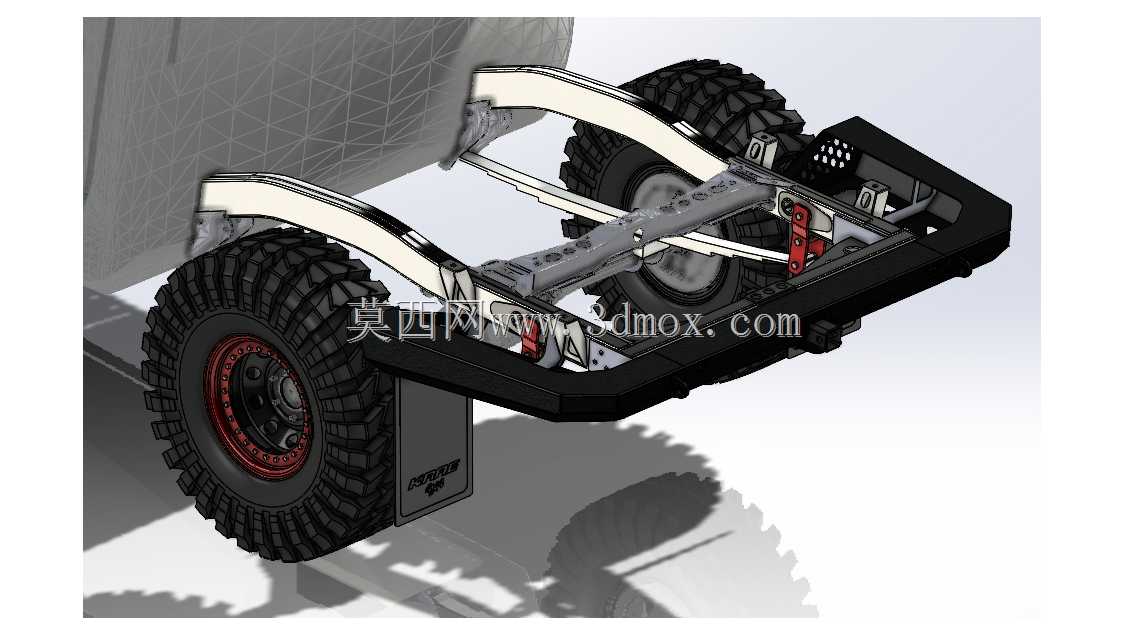

　　建模过程中需要重点处理安装边界。后杠整体宽度应覆盖车尾两侧主要防护区，但不能越过轮胎转向和跳动包络；模型中后轮处于明显的越野胎状态，胎肩、胎纹和悬架跳动空间都需要保留间隙。支臂沿车架下翼面走向布置，折弯角度既要避让减振器、钢板弹簧或连杆运动轨迹，也要让后杠离地间隙满足坡角要求。若横梁位置过低，虽然外观厚重，但在通过陡坡顶点时容易托底；若位置过高，则无法保护底盘后段，也不利于拖车力沿水平方向传递。因此横梁中心线、牵引点高度和主支臂上扬角度需要反复协调。

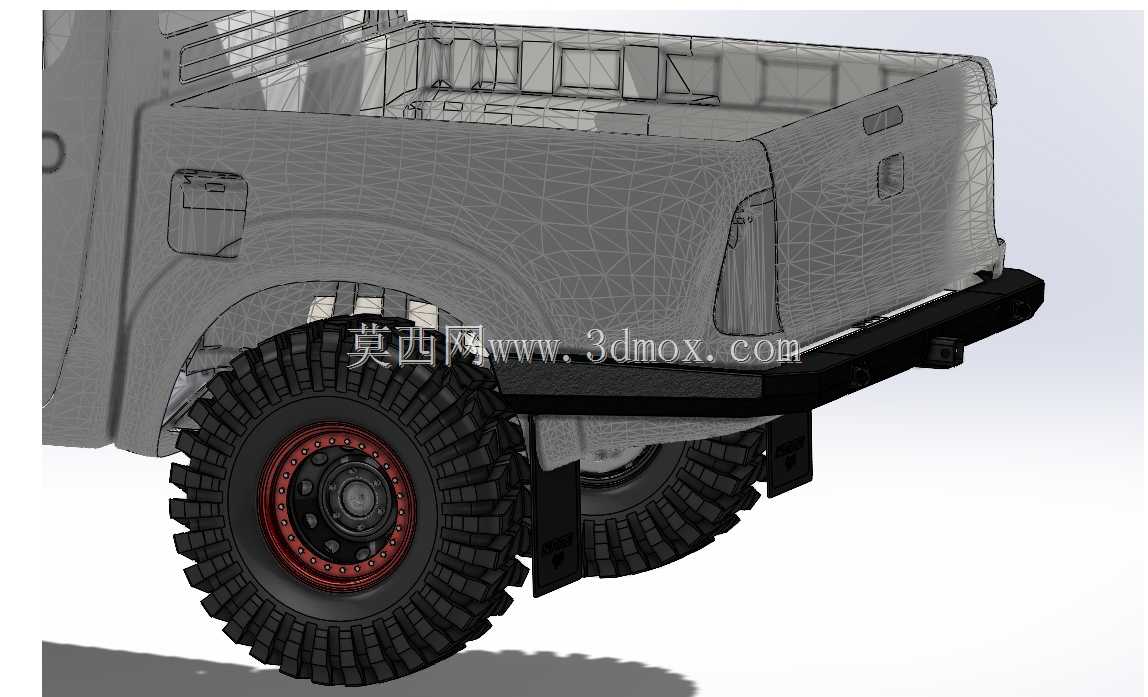

　　结构外形上，外侧护板采用折线过渡，既能增强钣金件抗弯刚度，也能让泥水、沙粒在行驶中自然滑落。边角处不宜形成尖锐外凸，维修人员在车尾装卸装备时可减少磕碰伤害。后杠下方预留的黑色块状区域可理解为附加护板或安装支座，适合布置拖车电源、快插接口、牌照架或辅助灯线束固定点。横梁与支臂之间通过螺栓加焊接定位的方式组合时，三维设计应明确贴合面、过孔间隙和焊缝可达性；若全部采用螺栓连接，则要关注拆装时工具空间，不能让轮胎或后备厢支架挡住扳手行程。

　　在强度思路上，后防撞杠不是承受持续振动的悬架件，却会遭遇冲击载荷和偏心拖拽载荷。主支臂宜采用闭合截面或带翻边的折弯件，薄弱位置不在杆件中段，而多出现在连接孔、折弯圆角和焊缝起止端。模型中支臂上分布的小孔与加强筋可用于减重、定位和线束固定，但孔位不能落在主传力轴线上。横梁两端向侧面延伸时，需要兼顾角部碰撞保护与车尾离去角，侧向护板不可过度包裹轮胎，否则泥地积泥后会摩擦胎壁。

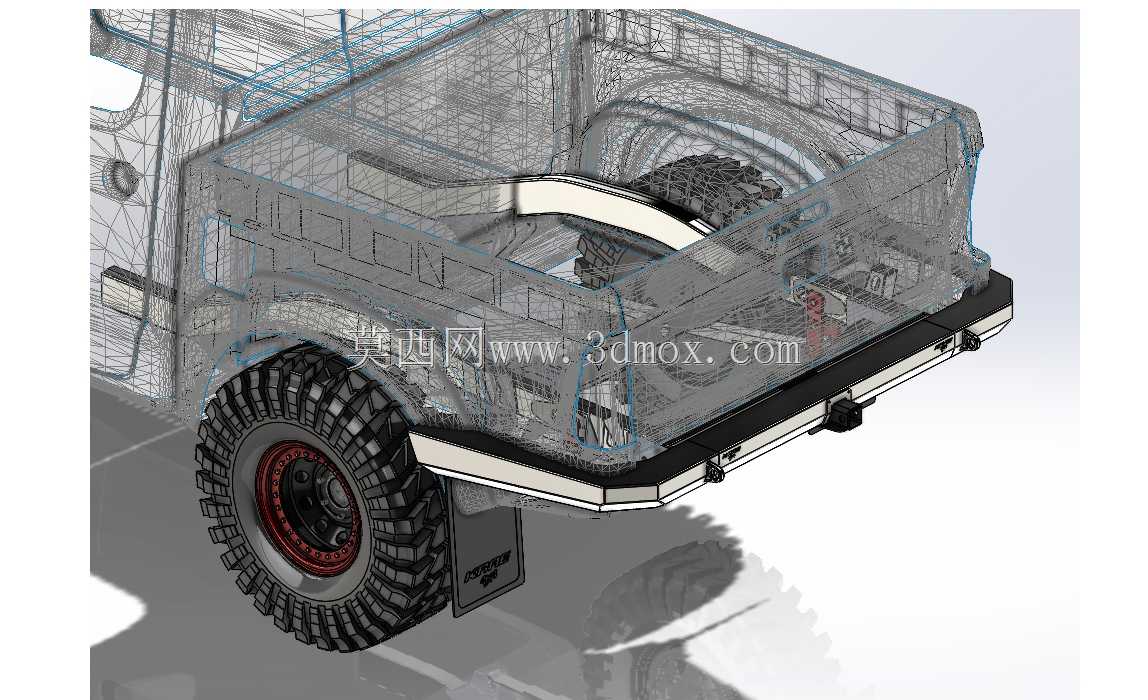

　　对于结构设计人员而言，这类模型的价值在于把车架、轮胎、后杠和牵引点放在同一空间里检查干涉。装配时先确认纵梁连接面的孔距与板厚，再核对后杠外表面与后备厢门开启弧线、尾灯下缘、拖车钩摆动范围的关系。牵引点高度应尽量靠近车辆纵向中心面，并与前拖车点形成近似水平的拖拽线；偏置牵引会让后杠承受扭转，严重时造成支臂连接座开裂。线束穿过板件边缘时需增加护套或翻边，避免越野振动磨破绝缘层。

　　整体结构强调可制造、可安装、可维修。板件折弯线应保持统一半径和合理最小边距，减少压弯后回弹造成的装配错位；外露表面减少大面积平面，以免薄板在冲击后出现明显凹陷。护板与横梁之间保留排水和清沙间隙，长期涉水后不易积存泥浆。通过这些细节，后防护杠既能承担车尾防撞、牵引和附件扩展功能，也能在复杂路况下维持与轮胎、悬架、车架之间的安全边界。
