小型台式自动弯管加工设备结构

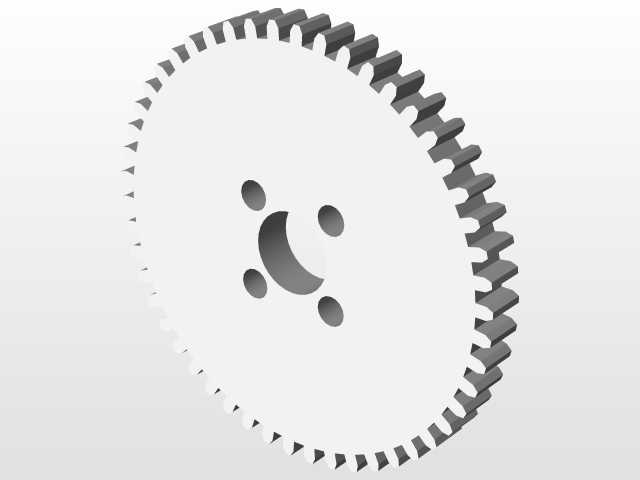

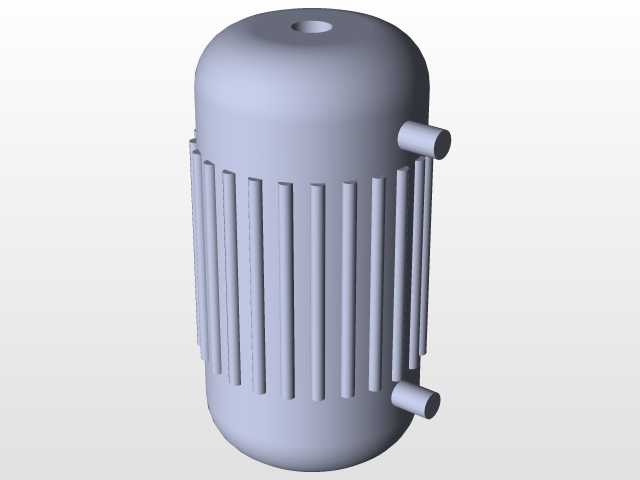

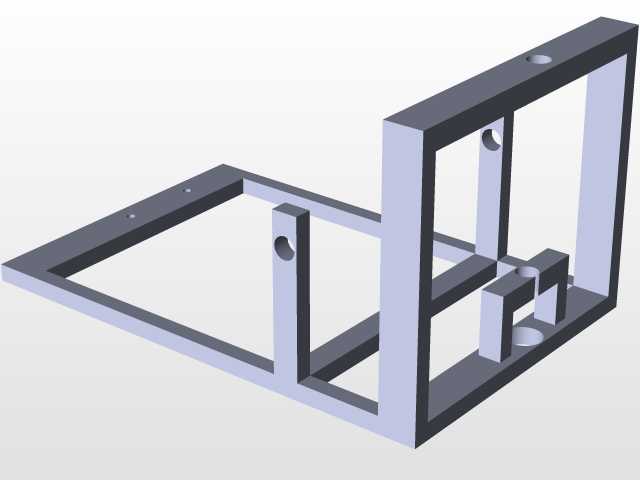

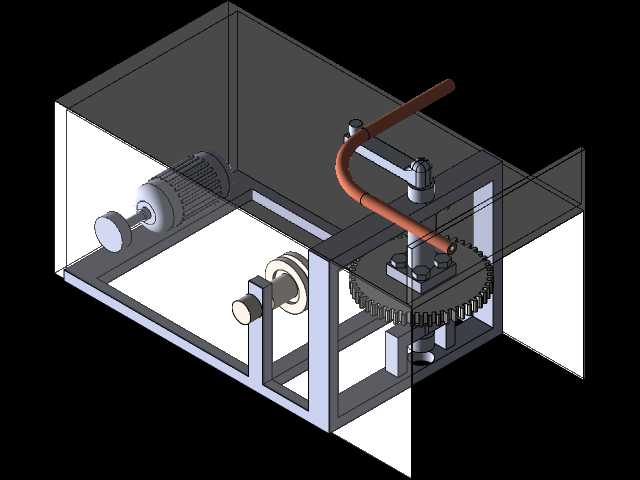

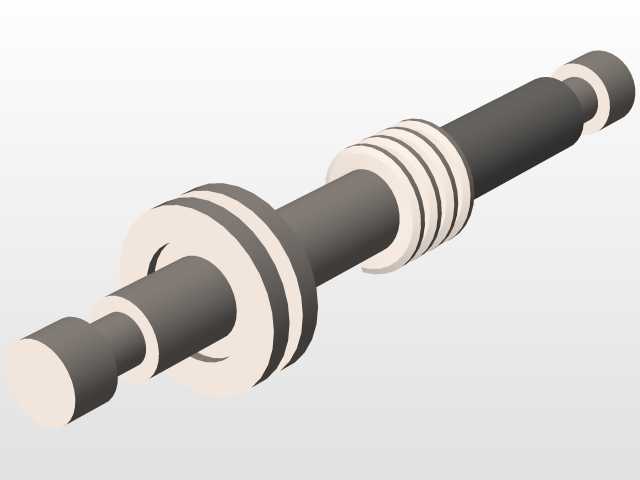

在五金加工、制冷管路预制、小型家具金属构件生产场景中，小直径金属管材的定角度折弯是极为常见的工序，这款台式弯管设备正是针对这类小批量、多规格弯管作业需求设计的紧凑结构。从结构布局来看，设备采用框架式方钢焊接机架作为承载基体，所有传动、执行部件均内嵌安装在机架内部，外露部分仅保留管材装夹与折弯作业工位，既能够缩小设备整体占地边界，也可以避免传动部件外露带来的作业安全隐患，适配车间零散工位布置、小型加工门店的安装需求，无需额外做大型设备的地基预埋，放置在标准承重工作台面上即可完成安装固定。设备的动力输入端采用卧式减速电机直连传动链，通过一级齿轮副将动力传递到折弯主轴，主轴上端安装匹配管材外径的折弯轮模，侧方配套可调式夹紧块与靠模，能够适配不同壁厚的铜、铝、低碳钢小直径管材折弯作业，传动路径上的齿轮啮合间隙可通过机架上的腰型安装孔做微调，避免长期使用后传动背隙过大导致折弯角度出现偏差。设计过程中特意将折弯工位的操作高度设置在距离安装基准面320mm的位置，匹配操作人员站立作业的舒适操作区间，管材进料侧预留足够的直线送料空间，可支持最长1200mm的直管进料完成单次折弯，折弯角度可通过调整主轴的行程限位块在0-180度区间内自由设定，满足不同管路构件的折弯角度需求。设备的机架侧板做了可拆式设计，日常维护时只需拆下侧封板即可对内部传动齿轮、轴承位做润滑保养，夹紧机构采用快拆式锁紧结构，更换不同规格的弯管模时无需借助专用工具，可快速完成模具切换，适配多规格管材的小批量柔性加工需求。从传动逻辑来看，电机输出的扭矩经过齿轮减速后传递到折弯主轴，转速控制在每分钟3转的区间，既能够保证折弯过程平稳无冲击，避免管材折弯处出现瘪管、褶皱缺陷，也能控制折弯作业的节拍，单工位单次折弯作业周期可控制在10秒以内，兼顾加工效率与成型质量。设备整体的安装边界控制在长650mm、宽420mm、高380mm的区间内，整体重量控制在合理范围，便于根据生产需求挪动工位，机架底部预留四个螺栓安装孔，如需固定安装可通过膨胀螺栓与工作台面锁紧，减少作业过程中的振动偏移。
