带支撑框架储水箱静水压力仿真分析

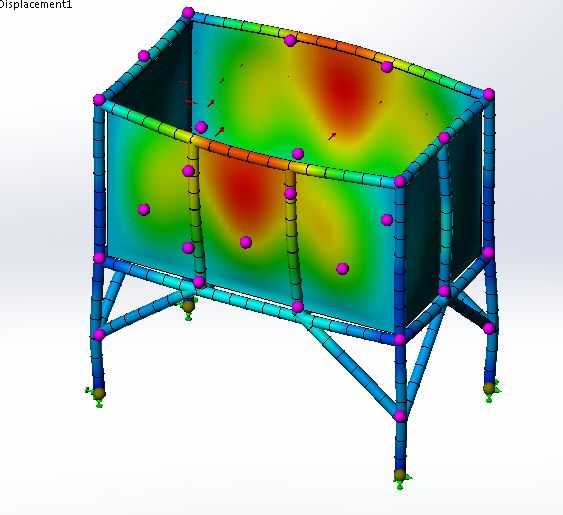

该储水结构多用于工业生产环节的工艺储水、循环冷却水暂存场景，也可适配小型给排水系统的中间储水单元，区别于民用薄壁储水容器，其采用框架加强的焊接结构形式，可适配室内外固定安装的长期使用需求。从结构设计逻辑来看，整体采用外置型钢焊接支撑框架搭配薄壁储水舱的组合形式，框架选用标准型材拼焊，底部设置斜向加强撑杆分散载荷，支腿底部预留安装固定孔位，可直接通过膨胀螺栓与混凝土地面或设备安装平台固定，安装边界需保证四个支腿的支撑面处于同一水平面，避免安装附加应力影响结构受力。储水舱为敞口式矩形箱体结构，侧壁与框架贴合焊接，在侧壁中部设置竖向加强筋，抵消静水压力下的侧壁外胀变形，从仿真位移云图可直观观测到，箱体侧壁中下部、长边侧壁中部是静水压力作用下变形量最大的区域，这一区域也是实际结构设计中壁厚补强、筋位加密的核心位置，设计阶段通过仿真可提前预判变形趋势，避免实际使用中出现焊缝开裂、侧壁鼓胀渗漏的问题。该结构的外形尺寸适配常规车间通道运输宽度，支腿高度预留了底部排污阀的安装操作空间，可在箱体底部最低处设置排污口，方便定期排空清理箱内沉积杂质。实际使用中，这类带框架的储水结构无需额外制作安装基座，框架本身即可承担储水满载后的整体载荷，相比无框架的全厚壁储水箱，可在保证结构强度的前提下降低箱体壁厚，控制整体制造成本。仿真过程中对支腿底部施加固定约束，对箱体内壁施加随液位高度变化的静水压力载荷，可精准还原满载状态下的结构受力变形情况，为焊接工艺的焊缝布置、型材选型、板材厚度确定提供量化的数据支撑，避免过度设计造成的材料浪费，也可防止强度不足导致的结构失效。
