莫氏5号回转车床顶尖结构设计

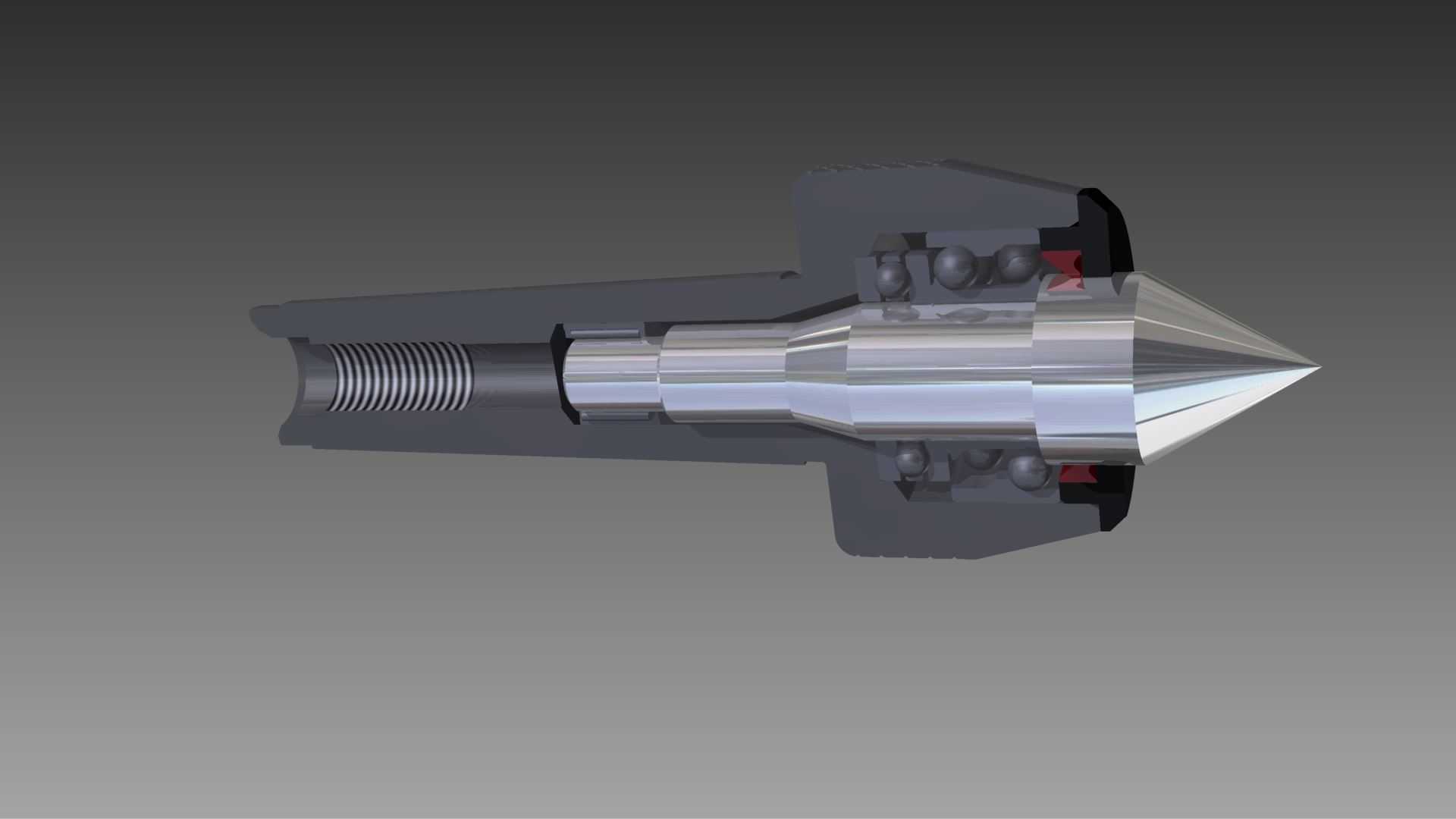

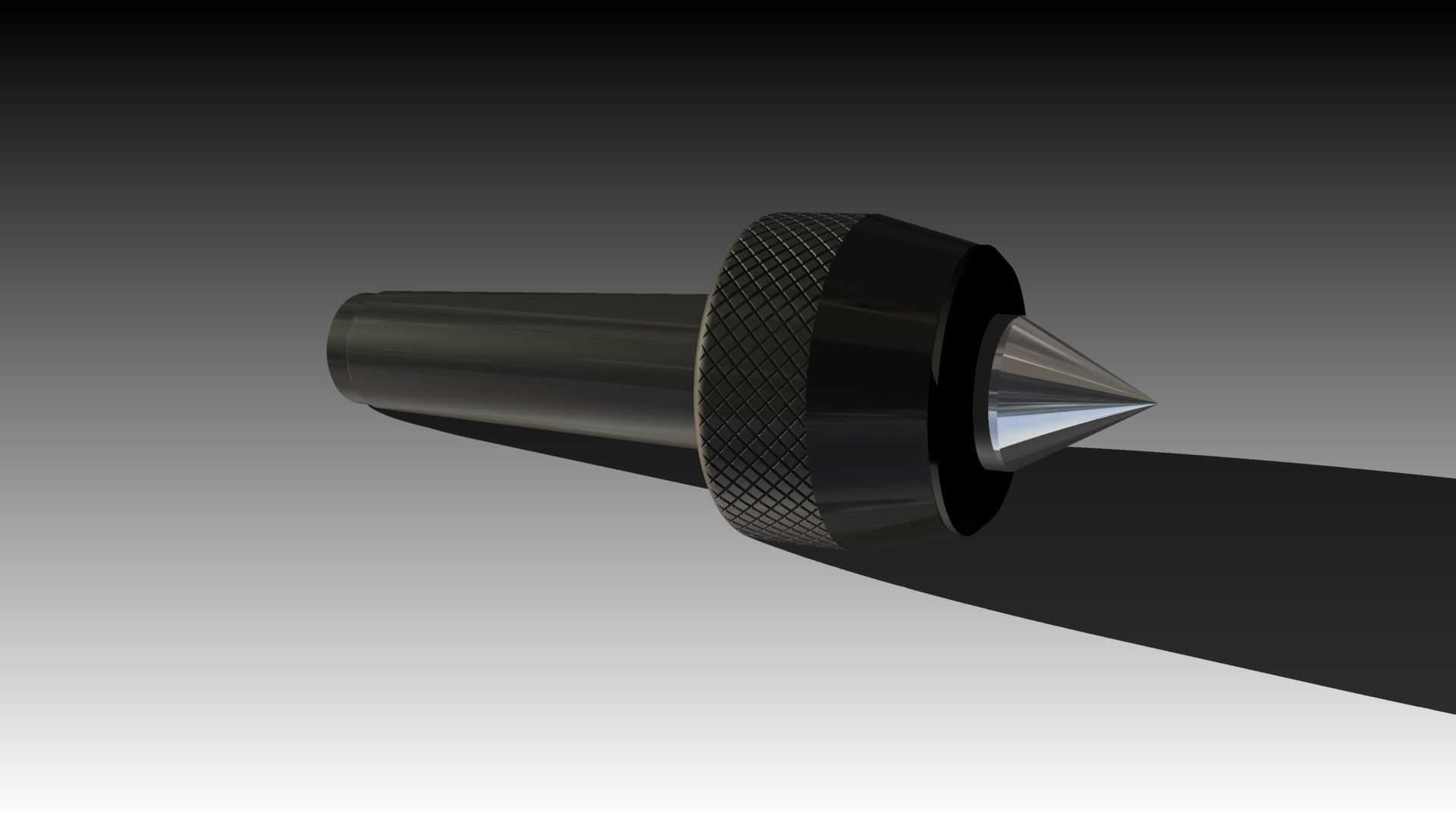

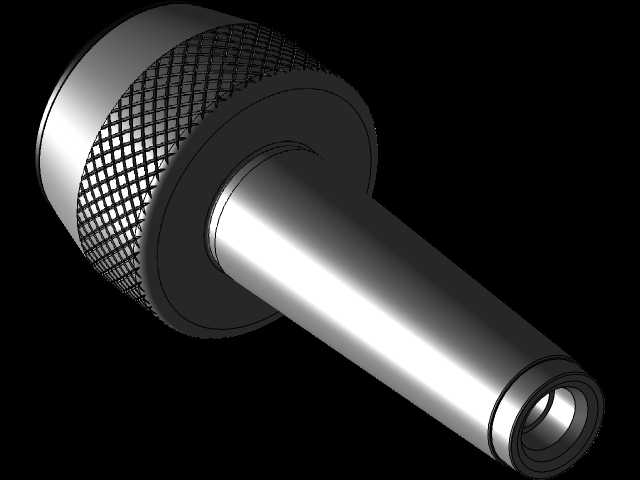

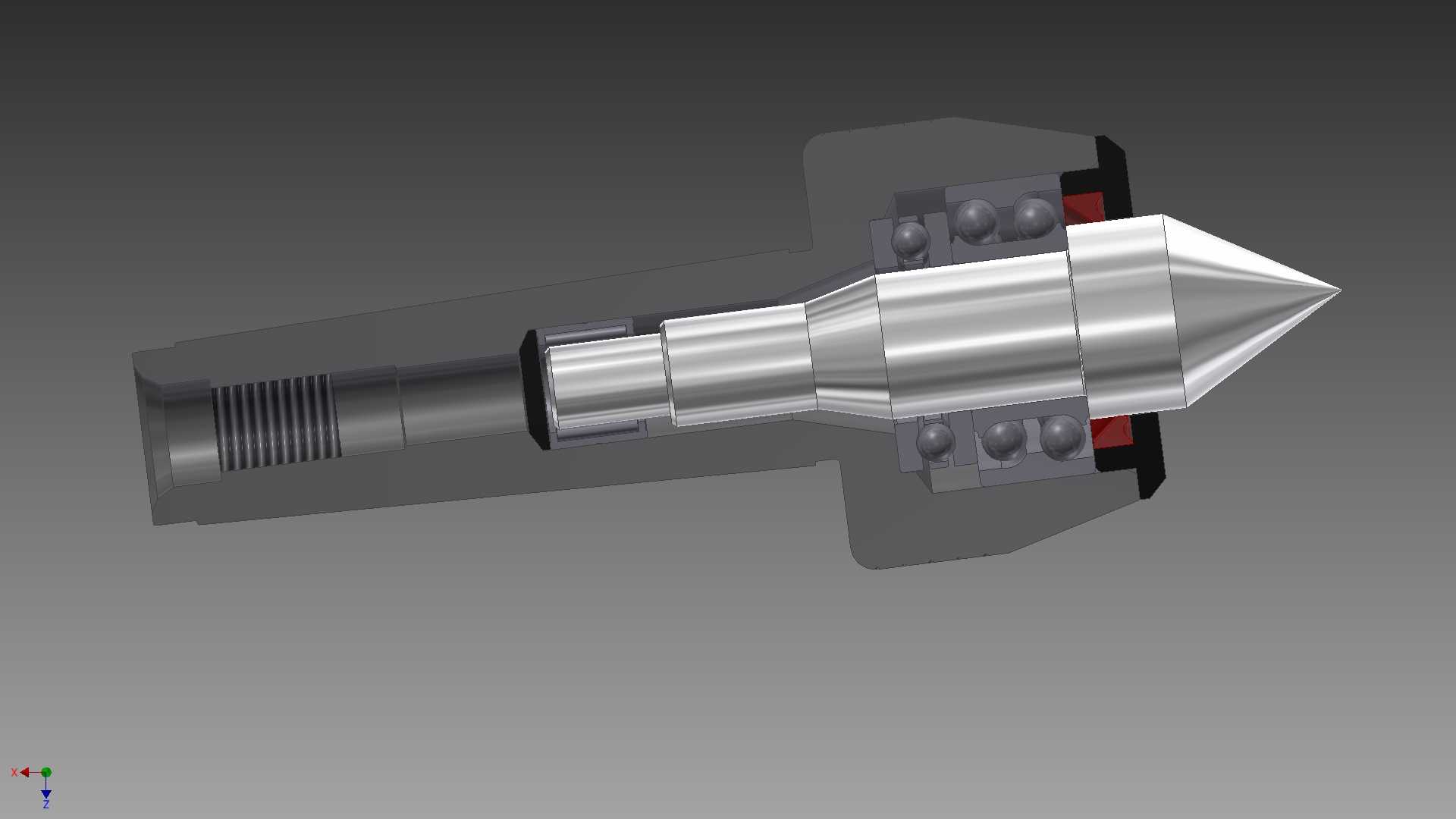

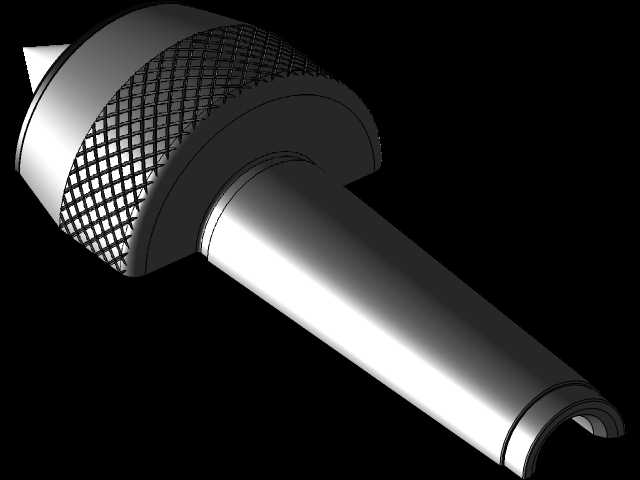

在普通车床、外圆磨床等回转加工设备的长轴类工件装夹环节，顶尖是直接决定加工同轴度与装夹稳定性的核心接触部件，这款莫氏5号锥柄回转顶尖，主要适配主轴锥孔为莫氏5号规格的中型卧式车床，承担长轴类工件加工时的尾座端支撑作用，区别于固定顶尖的滑动摩擦结构，其内部集成精密滚动轴承组，可在工件带动顶尖头部同步回转的过程中，将接触摩擦转化为轴承内部的滚动摩擦，大幅降低高速切削工况下顶尖与工件中心孔的摩擦发热量，避免固定顶尖长时间高速运转时出现的烧蚀、中心孔拉伤问题。从结构设计逻辑来看，这款顶尖的锥柄部分严格遵循莫氏锥度的标准公差要求，锥面接触率不低于75%且大端接触优先，保证装入尾座套筒后可通过锥面自锁实现可靠定位，无需额外紧固件即可传递足够的切削扭矩；中部的滚花调节螺母采用网纹滚花工艺，滚花齿距与深度符合手动操作的施力需求，操作人员无需借助扳手即可手动微调顶尖的顶紧预紧力，适配不同装夹长度工件的快速装夹调整，同时滚花表面的防滑设计可有效避免沾附切削液时出现的操作打滑。顶尖头部的60度锥角完全匹配国标A型中心孔的接触角度，锥尖部分做了小圆弧过渡处理，既避免尖点磕碰崩损，又能保证与中心孔的锥面均匀接触，在承受径向切削力与轴向顶紧力的同时，不会对工件中心孔造成压痕损伤。从安装边界来看，这款顶尖装入尾座套筒后，外露的有效工作长度可满足最大加工长度1.5米左右的轴类工件支撑需求，锥柄的扁尾结构可适配尾座套筒的扁尾槽，防止重切削工况下顶尖与套筒出现相对转动；内部轴承采用预紧式安装结构，可抵消轴承运转间隙，保证顶尖头部的径向跳动控制在0.005mm以内，满足IT7级精度轴类零件的加工支撑要求。在实际生产场景中，这类回转顶尖不仅可用于常规钢件、铸铁件的外圆车削、端面车削工序，也可适配外圆磨床的精磨加工支撑，针对带台阶的长轴类工件，顶尖头部的缩颈结构可避开工件端面的台阶干涉，保证顶紧位置完全贴合中心孔锥面，避免出现顶紧偏移导致的加工锥度误差。日常使用时，只需定期通过尾部的注油孔注入润滑脂，即可保证内部轴承的长期稳定运转，无需频繁拆解维护，适配批量加工场景下的连续生产需求。
