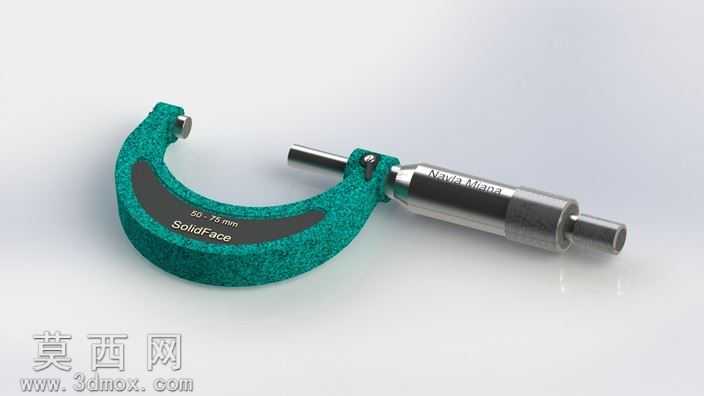

高精度外径千分尺测微仪三维建模作品

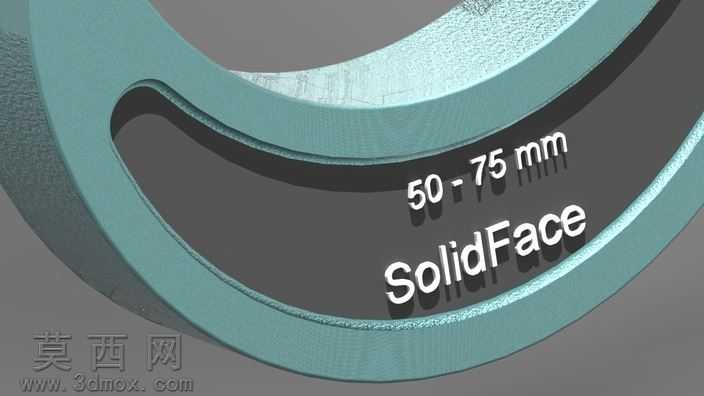

本次三维建模作品为量程50-75mm的外径千分尺测微仪，建模过程严格遵循实物测绘的尺寸比例，完整还原了机械式千分尺的全部核心结构。建模阶段首先搭建基准坐标系，以测微螺杆的中心轴线为核心装配基准，依次完成尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等零部件的独立建模。尺架部分采用带减重镂空的C型弓形结构，建模时通过曲面放样构建流畅的弧形轮廓，边缘做符合工业设计的圆角过渡处理，还原了实物的握持贴合弧度，同时保证结构强度的轻量化设计逻辑。测砧与测微螺杆的测量端面做了高精度平面特征处理，还原了硬质合金测量面的装配结构，清晰呈现了测量端的定位基准特征。固定套管与微分筒部分还原了精密螺纹传动的核心结构，微分筒表面的刻度标识通过纹理映射实现，清晰呈现千分尺0.01mm精度的读数标识特征，锁紧扳手的铰接结构做了可动装配约束，还原了锁紧装置的工作原理。材质渲染阶段，尺架主体采用哑光青绿色烤漆材质，调整粗糙度参数还原工业量具的磨砂漆面质感，测微螺杆、测砧测量端采用抛光金属材质，添加细微的金属划痕纹理提升真实感，固定套管与微分筒采用哑光白色工程塑料材质，表面添加细微的颗粒质感模拟注塑件的表面特征，锁紧扳手、铰接销轴采用发黑处理的金属材质，区分不同零部件的材质差异。渲染时采用柔和的工作室三点布光，主光从侧上方打亮尺架主体轮廓，辅光补全暗部细节避免结构死黑，背光勾勒零部件边缘轮廓，突出千分尺的精密结构层次。设计过程中重点还原了千分尺的螺纹传动原理，测微螺杆与固定套管的螺纹配合结构做了精准的参数化建模，保证螺距参数与实物0.5mm螺距一致，微分筒的锥面过渡、测力装置的滚花防滑结构都做了细致还原，整体模型装配关系完整，可用于机械原理演示、量具结构教学、工业场景渲染素材等用途，完整呈现了机械式外径千分尺的精密工业设计特征。
